Разработка радиоприемного усройства для информационно-измерительной системы автомобиля

По рисунку 1.24 определяем значение множителя (при П=99,9%)

Если радиостанции развернуты не на открытой местности, а в лесу, то следует также учесть дополнительные потери .

Согласно экспериментальным данным, при расположении одного из корреспондентов в лесу с лиственным покровом , а при отсутствии лиственного покрова (зимой) .

Принимаем .

Множитель характеризует ослабление УКВ сигналов за счет замираний, возникающих на открытых трассах большой протяженности (d>30 км) вследствие временных изменений атмосферной рефракции. Величину обычно определяют по эмпирическим зависимостям .

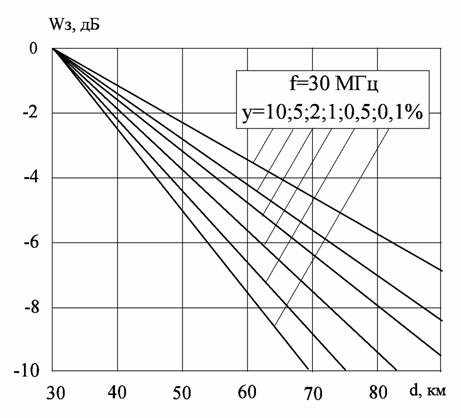

На рисунке 1.25 представлены графики для частоты f=30 МГц.

Рисунок 1.25 – Зависимотсь от дальности связи

Принимаем

Подставив полученные значения в выражение и получим значение суммарного затухания на трассе.

.

3. Если при заданных требованиях достоверности приема сигналов (качеству связи) известна величина соответствующей минимально необходимой мощности сигнала на входе приемника , то условием качественного приема будет выполнение условия

,

где - мощность сигнала на входе приемника радиолинии или с учетом, что

(1.126)

.

Вводя понятие энергетического потенциала радиолинии

, (1.127)

где М – величина, равная отношению мощности сигнала на входе приемника (без учета ослабления на трассе) к минимально необходимой мощности сигнала на входе приемника.

Условие достоверного приема сигналов можно представить в виде

, (1.128)

- условие выполняется.

Так как ослабление на трассе в общем случае является случайной величиной, то эффективность УКВ радиосвязи можно количественно оценить вероятностью связи не хуже заданной:

, (1.129) .

Данное условие выполняется, значит, вероятность связи равна 1.

1.5 Описание конструкции разработанного устройства

Принципиальная электрическая схема радиоприемного устройства представлена на рисунке 1.23. Спецификация к принципиальной электрической схеме представлена в приложении (см. Приложение А)

Конструкция РПУ выполнена в виде отдельного блока, который состоит из корпуса и типовых элементов замены, которые включают в себя отдельные субблоки станции: платы входной цепи, УРЧ, гетеродина, смесителя, УПЧ1, ЦПЧ2, ЧД и УЗЧ, а также плату высокостабильного источника питания и блока питания.

Сам корпус находится на амортизационной раме. С правой стороны от мест выемки тезов располагаются органы переключения установки частоты, переключатель режима работы, а также устройство контроля исправности блоков, переключатель подключения антенны.

Радиоприемник функционирует следующим образом: входная цепь осуществляет передачу радиочастотного сигнала с антенно-фидерной системы ко входу первого каскаду усиления радиоприемника, в нашем случае это усилитель радиочастоты. Также входная цепь обеспечивает необходимую избирательность радиоприемника по зеркальному каналу и по каналу промежуточной частоты, осуществляет предварительную фильтрацию помех. Усилитель радиочастоты осуществляет усиление принимаемого сигнала на его несущей частоте, без предварительного преобразования. УРЧ предназначен для уменьшения коэффициента шума приемника с целью достижения заданной чувствительности, усиление принимаемого сигнала до уровня, обеспечивающего качественной функционирование последующих каскадов.

Далее сигнал, усиленный усилителем радиочастоты, поступает на вход преобразователя частоты, который осуществляет перенос полосы радиочастот, занимаемой сигналом, в другую часть частотного спектра, т.е выделяет первую промежуточную частоту (12,5 МГц) путем вычитания из несущей частоты, частоты гетеродина 1, которая меняется в диапазоне от 7,5 до 27,5 МГц, потом она поступает на усилитель промежуточной частоты 1, в котором сигнал усиливается до необходимого уровня.

Затем усиленный сигнал с частотой 12,5 МГц поступает на вход смесителя 2, где происходит выделение второй промежуточной частоты путем вычитания из первой промежуточной частоты, постоянной частоты кварцевого автогенератора равной 12,035 МГц.

Далее сигнал с частотой 465 кГц поступает на вход усилителя промежуточной частоты 2, в котором он усиливается до величины, необходимой для нормальной работы детектора. Кроме задачи усиления сигнала, УПЧ предназначен также для обеспечения избирательности по соседнему каналу.

В детекторе происходит детектирование частоты, которая поступает на усилитель звуковой частоты, а затем на оконечное устройство.

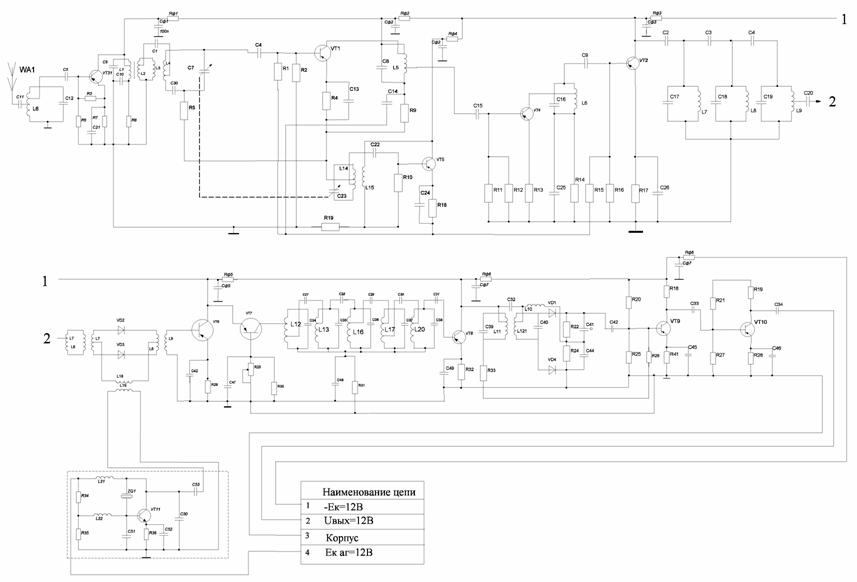

Рисунок 1.23 – Принципиальная электрическая схема радиоприемного устройства

Далее сигнал, усиленный усилителем радиочастоты, поступает на вход преобразователя частоты, который осуществляет перенос полосы радиочастот, занимаемой сигналом, в другую часть частотного спектра, т.е выделяет первую промежуточную частоту (12,5 МГц) путем вычитания из несущей частоты, частоты гетеродина 1, которая меняется в диапазоне от 7,5 до 27,5 МГц, потом она поступает на усилитель промежуточной частоты 1, в котором сигнал усиливается до необходимого уровня.

Затем усиленный сигнал с частотой 12,5 МГц поступает на вход смесителя 2, где происходит выделение второй промежуточной частоты путем вычитания из первой промежуточной частоты, постоянной частоты кварцевого автогенератора равной 12,035 МГц.
