Разработка радиоприемного усройства для информационно-измерительной системы автомобиля

Страница: 16/49

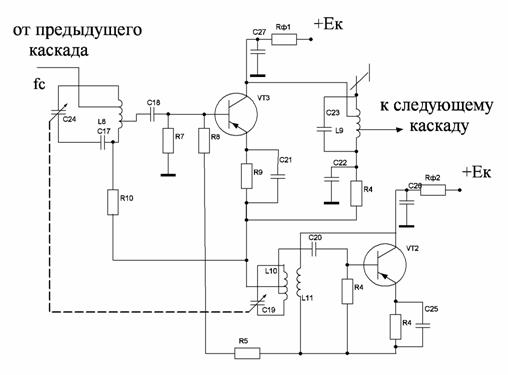

Рисунок 1.17 – Принципиальная электрическая схема смесителя с отдельным гетеродином

На транзисторе VT2 собран гетеродин. Основными требованиями, предъявляемыми к гетеродинам являются: обеспечение необходимой величины напряжения, постоянство амплитуды, возможность перестройки частоты.

Исходными данными для расчета ПЧ являются:

- Средняя частота Fc= 30 МГц;

- Первая промежуточная частота Fnp= 12,5 МГц;

- Затухание входного контура = 0,25;

- Затухание выходного контура =0,01;

- нагрузкой ПЧ является 1-й каскад УПЧ, собранный на транзисторе ГТ313Б;

- входная проводимость ;

- входная емкость

- преобразование должно осуществляться на 1-й гармонике частоты гетеродина.

Порядок расчета схемы:

1. Выбираем транзистор КТ315Б, который на fr=250 МГц имеет приемлемые значения параметров для заданных условий.

2. По статической характеристике транзистора [7] определяем:

- максимальное напряжение на базе и напряжение коллекторного тока и .

3. Выбираем угол отсечки коллекторного тока градусов Рассчитывается напряжение гетеродина , В и напряжение смещения на базу , В, по формулам

, (1.56)

где - максимальное напряжение на базе, 0,35 В;

- напряжение коллекторного тока, 0,15В;

- косинус угла отсечки коллекторного тока.

.

, (1.57)

где - максимальное напряжение на базе, 0,35 В;

- напряжение смещения на базу.

.

По графику IK=f(UБЭ) определяем максимальное значение тока коллектора

,

Рассчитывается среднее значение и амплитуда тока первой гармоники по формулам

, (1.58)

где - максимальный ток коллектора, 4мА;

- эквивалентное затухание, 0,4;

.

, (1.59)

где - максимальный ток коллектора, 4мА;

- затухание выходного контура, 0,54;

.

Параметры транзистора в режиме преобразования

;

;

;

;

;

.

Рассчитываем элементы выходного контура ПЧ. Оптимальное значение эквивалентной емкости , пФ, определяется по формуле

, (1.60)

где - выходная проводимость, 1мСм;

- промежуточная частота, 12,5Мгц;

- затухание выходного контура;

- затухание входного контура;

.

Собственная емкость контура , пФ, определяется по формуле

, (1.61)

где - оптимально значение эквивалентной емкости, 35 пФ;

- выходная емкость, 3,6пФ;

- выходная проводимость, 1мСм;

- входная проводимость, 3мСм;

- входная емкость, 50пФ.

.

Индуктивность контура L, мГн, определяется по формуле

, (1.62)

где - частота сигнала, 30 Мгц;

- эквивалентная емкость, 35пФ.

.

Коэффициент трансформации P2, определяется по формуле

, (1.63)

где - выходная проводимость, 1мСм;

- входная проводимость, 7мСм;

.

Определяется коэффициент усиления ПЧ по формуле

, (1.64)

где - проходная проводимость;

- входная проводимость, 7 мСм;

- выходная проводимость, 1 мСм;

- затухание выходного контура, 0,01;
