Разработка радиоприемного усройства для информационно-измерительной системы автомобиля

- по диапазону рабочих частот и способу перестройки:

- с плавной перестройкой;

- дискретной перестройкой;

- по виду избирательности:

- с общим каскадом;

- многокаскадные.

Рассчитывается коэффициент передачи для первого поддиапазона волн.

Наибольший коэффициент передачи входной цепи определяется по формуле

, (1.12)

где , - параметры антенной цепи с учетом элемента связи антенны с входным контуром;

- входная проводимость первого каскада, См.

В метровом диапазоне волн наиболее целесообразно применять несимметричные вибраторы, что бы собственная частота антенной цепи ниже минимальной частоты поддиапазона.

, (1.13)

где - индуктивность антенны, Гн;

- емкость антенны, Ф;

- частота, Гц.

В этом случае выходная проводимость антенной цепи

, (1.14)

где - внутреннее сопротивление антенной цепи, Ом;

- сопротивление антенной цепи, Ом.

- затухание.

Сопротивление антенной цепи в радиоприемной схеме входной цепи

.

Значит можно записать

, (1.15)

где - минимальная частота, Гц;

- индуктивность, Гн;

- емкость антенной цепи, Ф.

Отсюда , (1.16)

где - емкость антенной цепи, Ф.

(1.17)

так как средняя частота поддиапазона мало отличается от минимальной частоты, то с небольшой погрешностью можно записать

, (1.18)

где - средняя частота;

- емкость антенной цепи, Ф;

- собственное затухание катушки связи, 0,13;

- входная проводимость, См;

- затухание катушки связи, 0,01;

- эквивалентное затухание катушки связи, 0,025.

Катушку связи обычно наматывают тонкой проволокой, поэтому ее собственное затухание получается равным 0,025-0,035, принимая =0,03 получаем

. (1.19)

1.4.2 Расчёт усилителя радиочастоты

Усилитель радиочастоты – это усилитель радиочастотных сигналов, обеспечивающий необходимое усиление, а также подавление помех по зеркальным каналам прием.

Принципиальная электрическая схема представлена на рисунке 1.15.

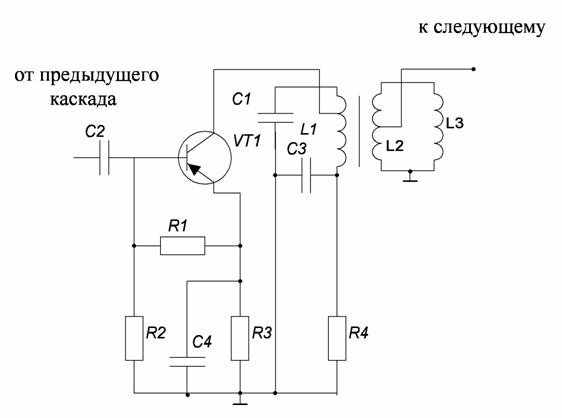

Рисунок 1.15 – Принципиальная электрическая схема усилителя радиочастоты

Будем предварительно полагать полное включение контура в цепь коллектора (р1=1) и неполное к входу следующего каскада с р­2­»0,15. В качестве активного элемента в схеме автогенератора будет применен биполярный транзистор КТ 315Б. Примем собственную ёмкость катушки С­L­=3пФ; среднюю ёмкость подстроечного конденсатора С­п­=10пФ; ёмкость монтажа С­м­=10пФ состоящей ёмкости монтажа в цепи коллектора С­м1­=5пФ и в цепи базы С­м2­=5пФ; минимальную ёмкость контурного конденсатора С­мин­=7пФ. Ёмкость контура без учёта переменной ёмкости будет равна: С­S­=С­п­+С­L­+­­р­1­2­(С­м1­+С­22­)+р­2­2 (С­м2­+С11)=10+3+(5+10)+ +0,152(5+50)»29 пФ.

Минимальная индуктивность L­min­= (0.2 0.3) мкГн

Вычислим сопротивления цепи питания транзистора, полагая что:

- допустимое падение напряжения на сопротивлении фильтра коллекторной цепи DU­RФ­=1В;

- требуемый коэффициент стабильности коллекторного тока g=1,5¸3;

- интервал температур в градусах Цельсия, в пределах которого должна обеспечиваться температурная компенсация коллекторного тока DТ=80°С.

Тогда сопротивление R1, Ом, вычисляется по формуле

, (1.20)

где - напряжение питания, 8В

- напряжение коллектора, 5В;

- ток коллектора, 5мА;

- минимальный ток коллектора, 5мкА;

- разница температур.

.

Принимаем R1=510Ом, ОЛМ-0,125-510 Ом +/-5%

Определим мощность рассеивания, Вт, на резисторе R1 по формуле

, (1.21)

.

Сопротивление R3, Ом, определяется по формуле

, (1.22)

где - коэффициент стабильности коллекторного тока, 2;

- напряжение питания, 8В;

- ток коллектора, 5мА;

- минимальный ток коллектора, 5мкА;

- разница температур,

.
