Схемотехника аналоговых электронных устройств

Страница: 5/45

где - низкочастотное значение коэффициента передачи по току транзистора с ОЭ.

¨ Dr =(0,5…1,5) Ом;

Таким образом, параметры эквивалентной схемы биполярного транзистора полностью определяются справочными данными и режимом работы.

Следует учитывать известную зависимость от напряжения коллектор -эмиттер :

.

По известной эквивалентной схеме не представляет особого труда, пользуясь методикой, изложенной в разделе 2.3, получить приближенные выражения для низкочастотных значений Y-параметров биполярного транзистора, включенного по схеме с ОЭ:

Частотную зависимость и при анализе усилительного каскада в области ВЧ определяют, соответственно, посредством определения входной динамической емкости и постоянной времени транзистора t. Выражения для расчета низкочастотных Y-параметров для других схем включения транзистора получают следующим образом:

¨ дополняют матрицу исходных Y-параметров до неопределенной , а именно, если

то

¨ вычеркивают строку и столбец, соответствующие общему узлу схемы (б для ОБ, к для ОК), получая матрицу Y-параметров для конкретной схемы включения транзистора.

2.4.2. Полевые транзисторы

Полевыми транзисторами (ПТ) называются полупроводниковые усилительные приборы, в основе работы которых используются подвижные носители зарядов одного типа- либо электроны, либо дырки. Наиболее характерной чертой ПТ является высокое входное сопротивление, поэтому они управляются напряжением, а не током, как БТ.

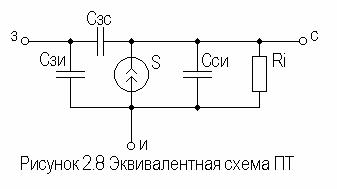

Определяются малосигнальные Y-параметры ПТ по его эквивалентной схеме. Для целей эскизного проектирования можно использовать упрощенный вариант малосигнальной эквивалентной схемы ПТ, представленный на рис.2.8.

Данная схема с удовлетворительной для эскизного проектирования точностью аппроксимирует усилительные свойства ПТ независимо от его типа, параметры ее элементов находятся из справочных данных

Выражения для эквивалентных Y-параметров ПТ, включенного по схеме с ОИ определяют по методике п.2.3:

,

,

,

.

Где з, с, и соответственно затвор, сток и исток ПТ; t- время пролета носителей, .

Граничную частоту единичного усиления ПТ можно оценить по формуле:

.

Анализ полученных выражений для эквивалентных Y-параметров ПТ, проведенный с учетом конкретных численных значений справочных параметров, позволяет сделать вывод о незначительной зависимости крутизны от частоты, что позволяет в эскизных расчетах использовать ее низкочастотное значение . При отсутствии справочных данных о величине внутренней проводимости ПТ , в эскизных расчетах можно принимать ввиду ее относительной малости.

Пересчет эквивалентных Y- параметров для других схем включения ПТ осуществляется по тем же правилам, что и для БТ.

2.5. Усилительный каскад на биполярном транзисторе с ОЭ

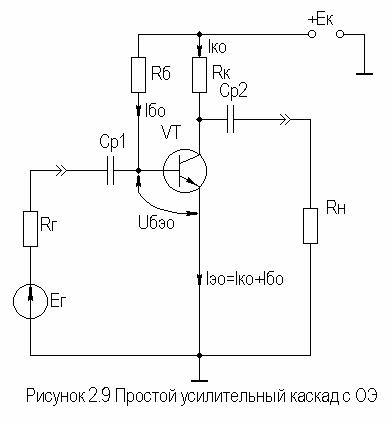

Среди многочисленных вариантов усилительных каскадов на БТ самое широкое применение находит каскад с ОЭ, имеющий максимальный коэффициент передачи по мощности , вариант схемы которого приведен на рисунке 2.9.

Если входного сигнала нет, то каскад работает в режиме покоя. С помощью резистора задается ток покоя базы . Ток покоя коллектора . Напряжение коллектор-эмиттер покоя . Отметим, что в режиме покоя напряжение составляет десятки и сотни мВ (обычно 0,5…0,8 В). При подаче на вход положительной полуволны синусоидального сигнала будет возрастать ток базы, а, следовательно, и ток коллектора. В результате напряжение на возрастет, а напряжение на коллекторе уменьшится, т.е. произойдет формирование отрицательной полуволны выходного напряжения. Таким образом, каскад с ОЭ осуществляет инверсию фазы входного сигнала на .

Графически проиллюстрировать работу каскада с ОЭ можно, используя входные и выходные статические характеристики БТ, путем построения его динамических характеристик (ДХ) [5,6]. Вследствие слабой зависимости входной проводимости транзистора g от величины нагрузки, входные статические и динамические характеристики практически совпадают. Выходные ДХ - это прямые линии, которые в координатах соответствуют уравнениям, выражающим зависимости между постоянными и переменными значениями токов и напряжений на нагрузках каскада по постоянному и переменному току.
