Схемотехника аналоговых электронных устройств

Характеристики УУ служат для оценки искажения сигнала. Искажения - это отклонения формы выходного сигнала от формы входного. В зависимости от происхождения они подразделяются на:

¨ искажения частотные, вызываемые неодинаковым усилением усилителя на разных частотах. Частотные искажения создаются LC элементами, поэтому они носят линейный характер.

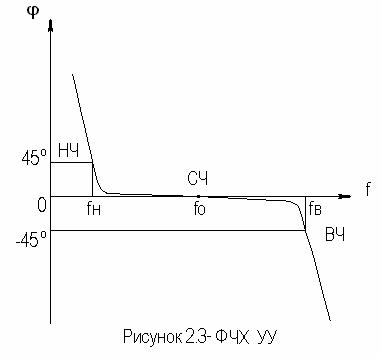

Вносимые усилителем частотные искажения оценивают по амплитудно-частотной характеристике (АЧХ) и по фазочастотной характеристике (ФЧХ).

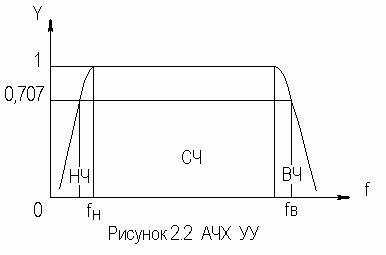

АЧХ называется зависимость модуля коэффициента передачи от частоты. Часто используют нормированную АЧХ, представленную на рис.2.2.

Здесь Y - относительный (нормированный) коэффициент усиления:

,

.

Структура выражений для n-каскадного усилителя в относительных и логарифмических единицах в точности совпадает с выражениями для и получается из последних путем замены на .

Количественно частотные искажения оцениваются коэффициентом частотных искажений :

,

.

Структура выражений для n-каскадного усилителя в относительных и логарифмических единицах также в точности совпадает с выражениями для и получается из последних путем замены на .

По АЧХ и допустимой величине частотных искажений определяют нижнюю и верхнюю граничные частоты, полосу рабочих частот , равную:

.

¨искажения фазовые, вызываемые различным фазовым сдвигом различных по частоте составляющих спектра сигнала. Фазовые искажения создаются LC элементами, поэтому они носят линейный характер.

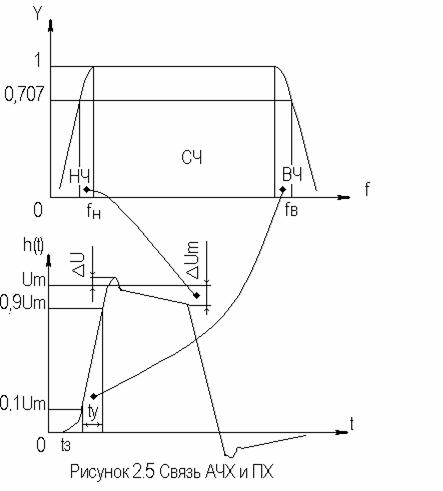

В импульсных усилителях форма выходного напряжения зависит от переходных процессов в цепях, содержащих LC элементы. Для оценки линейных искажений, называемых в ИУ переходными, пользуются переходной характеристикой (ПХ).

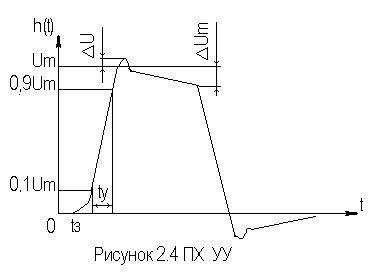

ПХ усилителя это зависимость мгновенного значения напряжения (тока) на выходе от времени при подаче на вход единичного скачкообразного изменения напряжения (тока) (сигнала типа единичной функции).

¨искажения фронта характеризуются:

· временем установления , т.е. временем нарастания амплитуды импульса от до ;

· выбросом фронта импульса d, определяемым отношением амплитуды выброса DU к амплитуде установившегося режима ;

· временем запаздывания относительно входного сигнала по уровню .

¨ Искажения плоской вершины импульса D характеризуется величиной спада напряжения за время длительности импульса:

.

Для n-каскадных некорректированных УУ (каскады включены последовательно) результирующее время установления фронта и спад плоской вершины импульса можно оценить следующим образом:

,

.

¨ Нелинейные искажения (искажения формы выходного сигнала) вызываются нелинейностью характеристик усилительных элементов. Количественно нелинейные искажения гармонического сигнала оцениваются коэффициентом гармоник , который представляет собой отношение действующего значения напряжения (тока, мощности) высших гармоник, появившихся в результате нелинейных искажений, к напряжению (току, мощности) основной частоты (первой гармоники) при подаче на вход гармонического колебания основной частоты (при частотно-независимой нагрузке):

Для n-каскадных УУ (каскады включены последовательно):

.

Кроме в усилителях многоканальной связи нелинейность оценивается затуханием соответствующей гармонической составляющей, (например, второй):

.

¨ Собственные помехи УУ: фон, наводки и шумы. Остановимся на тепловых внутренних шумах усилителя ввиду принципиальной невозможности их полного устранения.

Любое резистивное сопротивление R (например, внутреннее сопротивление источника сигнала ) создает в полосе частот тепловой шум, среднеквадратичная ЭДС которого определяется формулой Найквиста:
