Здесь в цепь базы транзистора включен прямосмещенный диод D, температурный коэффициент стабилизации напряжения (ТКН) которого равен ТКН эмиттерного перехода БТ. При изменении температуры окружающей среды напряжение и напряжение на диоде будет меняться одинаково, в результате чего ток покоя базы останется постоянным. Применение этого метода особенно эффективно в каскадах на кремниевых транзисторах, где основную нестабильность тока коллектора порождает (из-за относительной малости ). Наилучшая реализация этого метода термокомпенсации достигается в ИМС, где оба перехода естественным образом локализуются в пределах одного кристалла и имеют совершенно одинаковые параметры. Возможно применение других термокомпенсирующих элементов и цепей, например, использующих сочетания БТ и ПТ. Большой класс цепей, питающих БТ, составляют схемы с двумя источниками питания, пример одной из них приведен на рисунке 2.22.

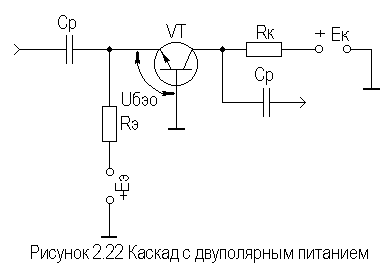

По сути, это схема эмиттерной термостабилизации, у которой "жестко" зафиксирован потенциал , , а .

Следует отметить возможность применения данных схем термостабилизации при любой схеме использования БТ в любой комбинации.

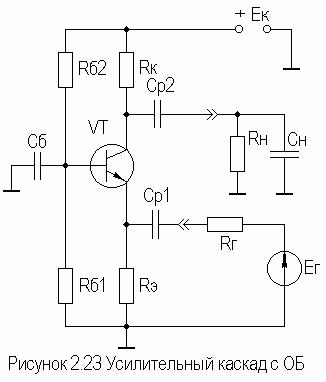

2.7. Усилительный каскад на биполярном транзисторе с ОБ

Каскад с ОБ называют еще "повторителем тока", т.к. коэффициент передачи по току этого каскада меньше единицы:

.

При подаче на эмиттер положительной полуволны синусоидального входного сигнала будет уменьшаться ток эмиттера, а, следовательно, и ток коллектора. В результате падение напряжение на уменьшится, а напряжение на коллекторе увеличится, т.е. произойдет формирование положительной полуволны выходного синусоидального напряжения. Таким образом, каскад с ОБ не инвертирует входной сигнал.

Анализ работы усилительного каскада с ОБ по входным и выходным динамическим характеристикам можно провести аналогично разделу 2.5.

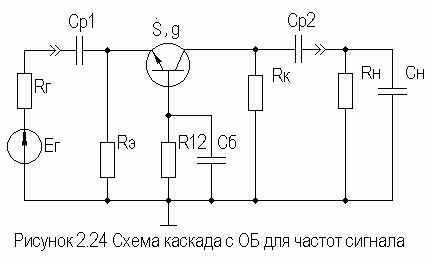

Для расчета параметров каскада с ОБ по переменному току используем методику раздела 2.3, а БТ представлять моделью предложенной в разделе 2.4.1.

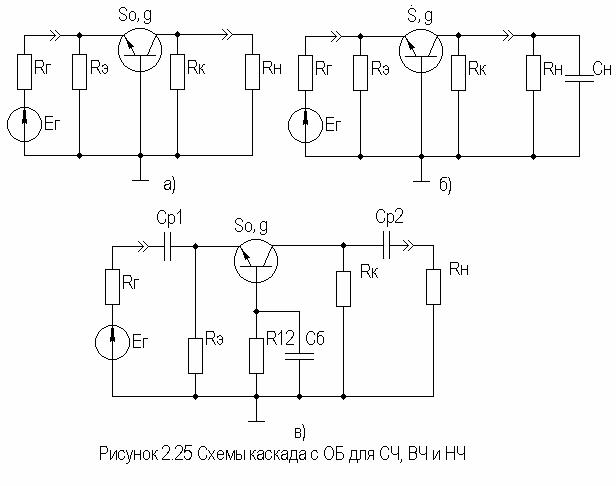

Представим каскад с ОБ схемами для областей СЧ, ВЧ и НЧ (рисунок 2.25а,б,в):

Проведя анализ, получим для области СЧ:

,

где ;

,

где , обычно .

.

Эти соотношения получены в предположении, что низкочастотное значение внутренней проводимости транзистора много меньше и . Это условие (если не будет оговорено особо) будет действовать и при дальнейшем анализе усилительных каскадов на БТ. Такое допущение справедливо потому, что БТ является токовым прибором и особенно эффективен при работе на низкоомную нагрузку.

В области ВЧ получим:

,

где - постоянная времени каскада в области ВЧ, определяемая аналогично ОЭ.

,

где - выходная емкость каскада, .

,

т.е. модуль входной проводимости уменьшается с ростом частоты, что позволяет сделать вывод об индуктивном характере входной проводимости каскада с ОБ на ВЧ. Количественно индуктивную составляющую входного импеданса можно оценить следующим образом:

где m=(1,2 .1,6).

Выражения для относительного коэффициента передачи и коэффициента частотных искажений и соотношения для построения АЧХ и ФЧХ каскада с ОБ аналогичны приведенным в разделе 2.5 для каскада с ОЭ.

В области НЧ получим:

,

где - постоянная времени разделительной цепи в области НЧ.

Далее все так же, как для каскада с ОЭ, за исключением расчета базовой блокировочной цепи, постоянная времени которой приближенно оценивается следующей формулой:

,

сопротивление БТ со стороны базы приблизительно равно , а влиянием можно пренебречь, обычно >> .

2.8. Усилительный каскад на биполярном транзисторе с ОК

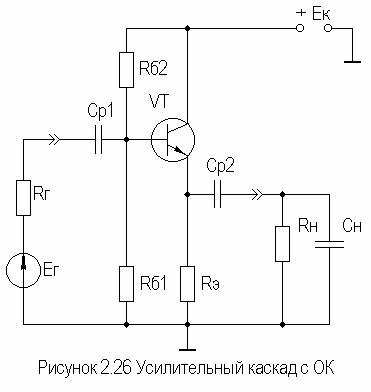

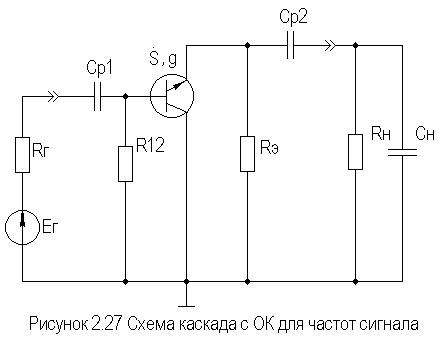

Схема каскада с ОК с эмиттерной схемой термостабилизацией приведена на рисунке 2.26.
