Схемотехника аналоговых электронных устройств

Страница: 21/45

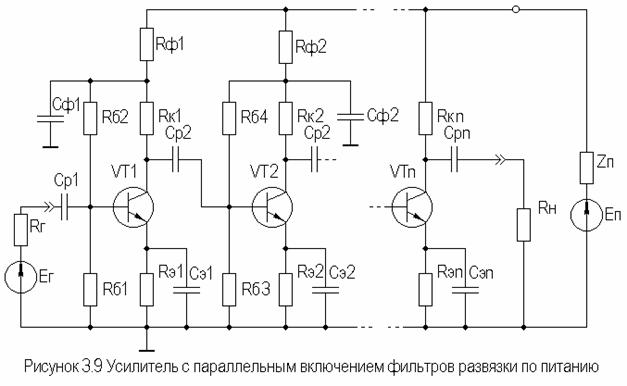

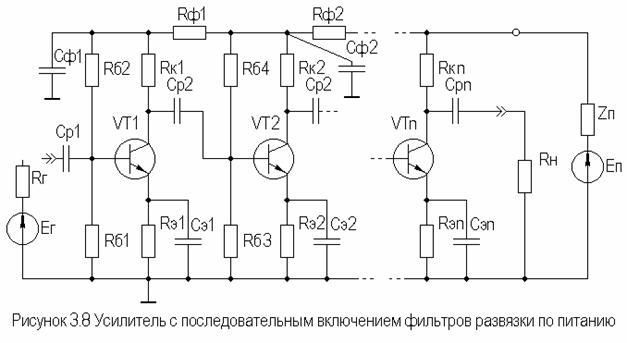

Самым эффективным и достаточно простым способом, исключающим сложных стабилизированных источников питания, является применение развязывающих (устраняющих ОС) фильтров, состоящих из и и включаемых последовательно или параллельно источнику питания (рисунки 3.8 и 3.9).

Фильтры включаются на пути обратной передачи в петле ОС и создают делитель переменного напряжения, сопротивления плеч которого равны и . Ослабление делителем напряжения паразитной ОС на нижней граничной частоте характеризуется коэффициентом развязки

,

откуда

.

Номинал резистора определяется требуемым напряжением питания предварительных каскадов, которое, как правило, меньше, чем у оконечного.

Кроме ослабления паразитных ОС, развязывающие фильтры одновременно сглаживают пульсации напряжения питания с частотой 50 и 100 Гц, если усилитель питается от сетевого выпрямителя. Уровень напряжения на выходе усилителя задают, исходя из требования, чтобы в любой точке УУ амплитуда напряжения фона, добавляющегося к основному сигналу, была бы, по меньшей мере, в (2…3)D раз меньше максимальной амплитуды последнего, D - динамический диапазон УУ.

4. УСИЛИТЕЛИ МОЩНОСТИ

4.1. Общие сведения

Усилители мощности (УМ) предназначены для передачи больших мощностей сигнала без искажений в низкоомную нагрузку. Обычно они являются выходными каскадами многокаскадных усилителей. Основной задачей УМ является выделение в нагрузке возможно большей мощности сигнала, усиление напряжения в нем является второстепенным фактором.

Основными задачами при проектировании УМ являются:

¨ обеспечение режима согласования выходного сопротивления УМ с нагрузкой с целью передачи в нагрузку максимальной мощности;

¨ достижение минимальных нелинейных искажений сигнала;

¨ получение максимального КПД.

УМ классифицируются по:

¨ способу усиления - на однотактные и двухтактные;

¨ способу согласования - на трансформаторные и бестрансформаторные;

¨ классу усиления - на классы A, B, AB, C, D.

В качестве методов проектирования могут применяться:

¨ графоаналитические (построение ДХ и т.д.);

¨ по усредненным параметрам.

4.2. Классы усиления

Для всех рассмотренных ранее усилительных каскадов предполагалось. Что они работают в режиме класса А. Выбор рабочей точки покоя, например для БТ, (см. рисунок 2.10) производится таким образом, чтобы входной сигнал полностью помещался на линейном участке входной ВАХ транзистора, а значение располагалось на середине этого линейного участка. На выходной ВАХ транзистора в режиме класса А рабочая точка () располагается на середине нагрузочной прямой так, чтобы амплитудные значения сигналов не выходили за те пределы нагрузочной прямой, где изменения тока коллектора прямо пропорциональны изменениям тока базы. Поскольку режим А характерен работой транзисторов на почти линейных участках своих ВАХ, то УМ в этом режиме будет иметь минимальные НИ (обычно ).

При работе в режиме класса А транзистор все время находится в открытом состоянии, следовательно, угол отсечки (половина времени за период, в течение которого транзистор открыт) . Потребление мощности источника питания происходит в любой момент, поэтому каскады, работающие в режиме класса А, характеризуются невысоким КПД (в идеале - 50%, реально - (35…45)%). Режим усиления класса А в УМ применяется в тех случаях, когда необходимы минимальные НИ, а мощность и КПД не имеют решающего значения.

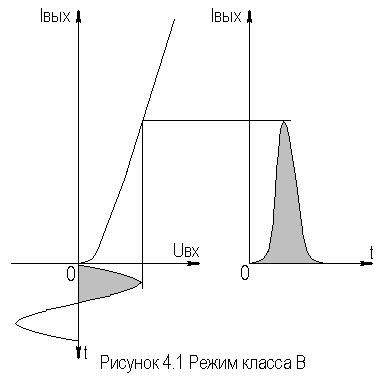

Более мощные варианты выходных каскадов работают в режиме класса В, характеризующегося (рисунок 4.1).

В режиме покоя транзистор закрыт и не потребляет мощности от источника питания, а открывается только в течение половины периода входного сигнала. Относительно небольшая потребляемая мощность позволяет получить в УМ класса В значение КПД до 70%. Режим класса В обычно применяется в двухтактных УМ. Основной недостаток УМ класса В - большой уровень НИ ().

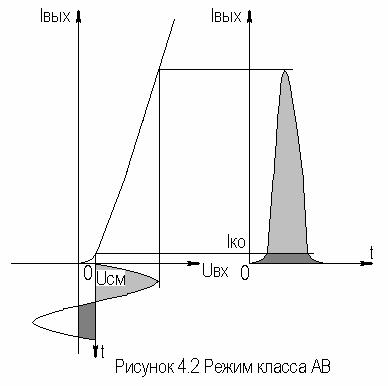

Режим класса АВ занимает промежуточное значение между режимами класса А и В и применяется в двухтактных УМ. В режиме покоя через транзистор протекает небольшой ток покоя (рисунок 4.2), выводящий основную часть рабочей полуволны входного гармонического сигнала на участок ВАХ с относительно малой нелинейностью.

Угол отсечки в режиме класса АВ достигает (120…130)°, КПД и НИ - средние между значениями для режимов классов А и В.

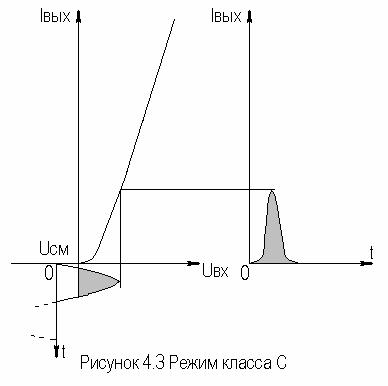

В режиме класса С транзистор заперт смещением (рисунок 4.3), , поэтому УМ класса С более экономичны, чем УМ класса В.

Однако в режиме класса С велики НИ, поэтому класс С применяется, в основном, в генераторах и резонансных усилителях, где высшие гармонические составляющие отфильтровываются резонансным контуром в цепи нагрузки.

В мощных усилителях - преобразователях находит применение режим класса D или ключевой режим работы усилительных элементов. Данный режим, в сочетании с широтно-импульсной модуляцией, позволяет мощные экономичные УМ, в т.ч. и для систем звуковой трансляции.
