Схемотехника аналоговых электронных устройств

Коэффициент передачи цепи ОС равен:

.

Согласно классической теории ОС, влияние ОС на качественные показатели УУ определяются возвратной разностью (глубиной ОС):

,

где - определитель при равенстве нулю параметра прямой передачи. Равенство нулю этого параметра равносильно разрыву замкнутой петли передачи сигнала с сохранением нагружающих иммитансов в месте разрыва.

Следование классической теории ОС приводит к сложности вычислений, преодолимой только с помощью ЭВМ.

Для эскизных расчетов пригодна элементарная теория ОС [6]. Ее применение допустимо тогда, когда есть возможность разделения цепей прямой передачи и обратной передачи . В реальных УУ четкого разделения этих цепей невозможно, поэтому расчеты с помощью элементарной теории ОС приводят к погрешности результатов, впрочем, вполне допустимой для эскизного проектирования. Согласно элементарной теории ОС, глубина ОС определится как:

.

Тогда

.

Если >0 - ОС носит положительный характер (ПОС), если <0- ОС отрицательная (ООС), в последнем случае

,

.

Нетрудно увидеть, что в случае ПОС фазы входного сигнала и сигнала обратной связи совпадают и амплитуды складываются, что приводит к увеличению коэффициента усиления, в случае же ООС несовпадение фаз входного сигнала и сигнала обратной связи приводит к их вычитанию, и, следовательно, к уменьшению коэффициента усиления.

Обратная связь может специально вводиться в УУ для изменения его характеристик, а также возникать за счет влияния (обычно нежелательного) выходных цепей на входные (паразитная ОС).

ПОС находит применение в генераторах, а иногда и в частотно-избирательных усилителях, в большинстве усилителей ПОС является паразитной.

Основное применение в УУ находит ООС. Она позволяет повысить стабильность работы усилителей, а также улучшить другие важные параметры и характеристики. Сразу следует подчеркнуть, что снижение коэффициента усиления в современных УУ за счет ООС не является сегодня уж очень значительным фактором, т.к. широко используемые микроэлектронные структуры с большими собственными коэффициентами усиления позволяют иметь значительный по величине К. В дальнейшем основное внимание будет уделено именно ООС. ООС классифицируется в зависимости от способов подачи сигналов ООС во входную цепь усилителя и снятия их с выхода усилителя. Если во входной цепи вычитается ток ОС из тока входного сигнала, то такую ООС называют параллельной (т.к. выход цепи ООС подключен параллельно входу усилителя).

Если же во входной цепи вычитаются напряжения входного сигнала и сигнала обратной связи, то такую ООС называют последовательной (т.к. выход цепи ООС подключен последовательно входу усилителя).

По способу снятия сигнала обратной связи различают ООС по напряжению, когда сигнал ООС пропорционален выходному напряжению усилителя (вход цепи ООС подключен параллельно нагрузке усилителя), и ООС по току, когда сигнал ООС пропорционален току через нагрузку (вход цепи ООС подключен последовательно с нагрузкой усилителя).

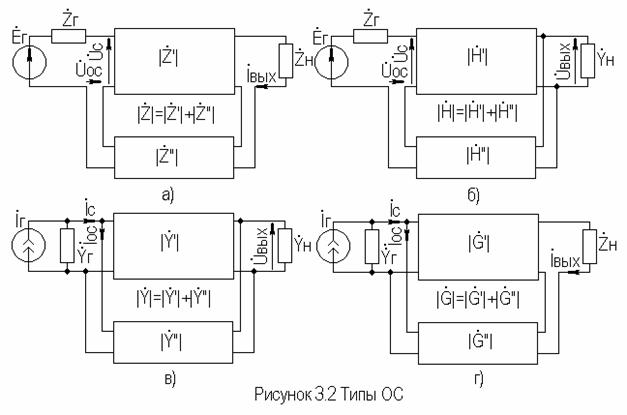

Таким образом, следует выделить четыре основных варианта цепей ОС (рис.3.2):

последовательная по току (последовательно- последовательная, Z-типа), последовательная по напряжению (последовательно- параллельная, H- типа), параллельная по напряжению (параллельно- параллельная, Y-типа) и параллельная по току (параллельно- последовательная,G- типа). Существуют и смешанные (комбинированные) ООС.

3.2. Последовательная ООС по току

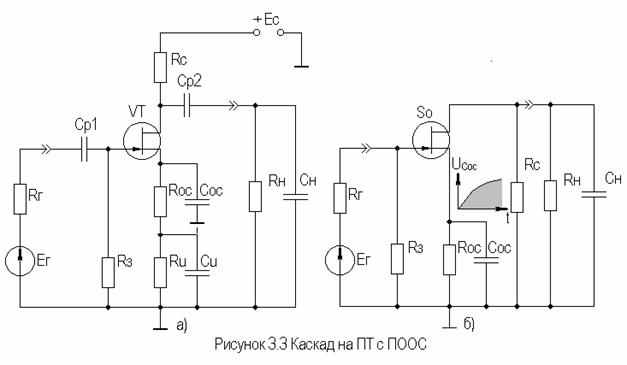

Схема каскада с последовательной ООС по току (ПООСТ) на ПТ с ОИ приведена на рисунке 3.3.

При ПООСТ в выходной цепи усилителя последовательно с нагрузкой включается специальная цепь (на рисунке 3.3 это ), напряжение на которой пропорционально выходному току. Во входной цепи усилителя алгебраически складывается с входным напряжением. В области СЧ (=0) можно записать

.

Проведя анализ каскада по методике подраздела 2.3, получим:

.

Поскольку (см. подраздел 2.9), то при глубокой ООС (F>10) . Из полученного выражения следует, что ПООСТ обеспечивает стабильность усиления по напряжению при условии постоянства нагрузки.

С помощью ПООСТ удается уменьшить нелинейные искажения в УУ, поскольку с увеличением F будет уменьшаться напряжение управления усилителем, его работа станет осуществляться на меньшем участке ВАХ активного элемента (транзистора), а это приведет к уменьшению коэффициента гармоник. В подразделе 8.1 приведены расчетные соотношения для коэффициента гармоник усилителя, охваченного ООС последовательного типа. Приближенно оценить влияние ПООСТ на коэффициент гармоник можно по соотношению:

.

Все вышесказанное в равной мере относится и к каскаду на БТ с ОЭ и ПООСТ (схема каскада не приводится ввиду идентичности ее топологии схеме рисунка 3.3).

Входное сопротивление усилителя с ООС определяется способом подачи напряжения ОС во входную цепь. Согласно элементарной теории ОС, ПООСТ увеличивает входное сопротивление усилителя в F раз, т.е.

.

Выражение для входного сопротивления каскада с ОЭ на БТ с ПООСТ, определенное по методике подраздела 2.3, имеет вид:

.

При известных допущениях последние два выражения дают близкие результаты.
