Модуль полученного выражения дает АЧХ корректированного каскада:

.

Максимально плоская АЧХ получается, когда m=0,414 [6]. Данное условие вытекает из равенства нулю производной при W=0, т.е. АЧХ не должна иметь наклона в точке W=0.

ФЧХ корректированного каскада определяется выражением:

.

ФЧХ максимально линейна, если m=0,322 [6]. Добротность соответствует границе между апериодическими и колебательными разрядами конденсатора контура , поэтому при m£0,25 выброса в ПХ не будет, т.к. не будет затухающих колебаний в контуре.

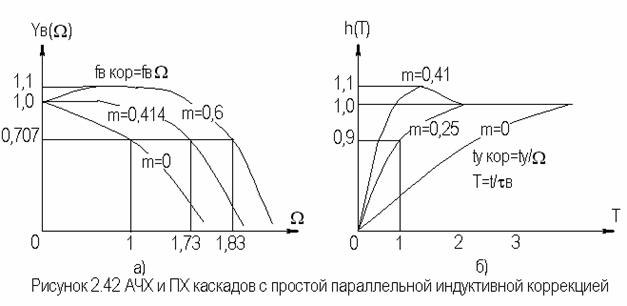

На рисунке 2.42 приведены нормированные АЧХ и ПХ каскадов на ПТ с простой параллельной индуктивной коррекцией для различных коэффициентов коррекции m.

Для оценки эффективности УУ вводят понятие площади усиления П для ШУ и импульсной добротности D для ИУ:

,

,

.

Как видно из рисунка 2.42, максимальный выигрыш по этим параметрам в каскаде на ПТ для рассмотренного варианта коррекции и отсутствии подъема АЧХ на ВЧ (выброса ПХ в области МВ), составляет 1,73 [6] раза. Следует подчеркнуть, что данный выигрыш получается при условии когда , что обычно имеет место при использовании каскада на ПТ в качестве промежуточного в УУ.

В каскадах на БТ (схема не приводится ввиду ее подобия рисунку 2.41) анализ эффективности простой параллельной индуктивной коррекции сложнее из-за необходимости учета частотной зависимости крутизны БТ, .

Выражение для относительного коэффициента передачи имеет вид [6]:

,

здесь - постоянная времени каскада без коррекции на ВЧ; - коэффициент коррекции; - отношение составляющих постоянной времени каскада.

Данное выражение не позволяет однозначно оценить выигрыш, даваемый простой параллельной индуктивной коррекцией в каскадах на БТ, поэтому либо приходится прибегать к помощи ЭВМ, либо пользоваться таблицами, приведенными, например, в [6]. Анализ показывает, что выигрыш в площади усиления (импульсной добротности) может достигать величины, равной , т.е. величины, большей двух раз (теоретически до 20, практически 2…10).

Анализ так же показывает, что простая параллельная индуктивная коррекция в каскаде на БТ наиболее эффективна при малых х, что соответствует случаю применения относительно низкочастотных транзисторов.

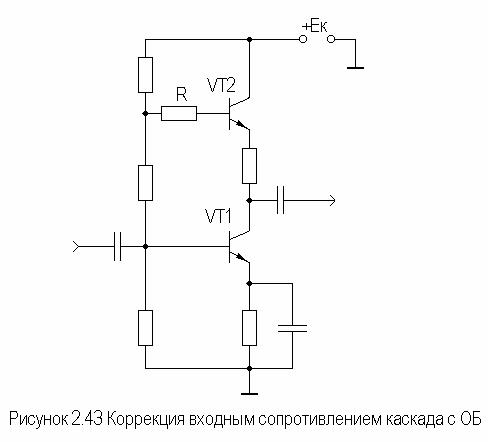

В целом же следует заметить, что, несмотря на некоторую эффективность, простая параллельная индуктивная коррекция в современной схемотехнике УУ используется редко. Это объясняется, в первую очередь, технологическими трудностям реализации индуктивностей в ИМС, и сильной зависимостью эффекта коррекции от параметров транзистора, что требует подстройки схемы в случае их разброса. Возможно использование вместо катушки индуктивности индуктивного входного сопротивления каскада с ОБ (рисунок 2.43).

Индуктивность транзистора VT2 между эмиттером и общим проводом равна:

,

где k=(1,2…1,6).

Резистор R служит для увеличения индуктивности и ее подстройки (при гибридно-пленочной технологии лазерной подгонкой или выносными резисторами).

В области НЧ (БВ) находит применение коррекция коллекторным (стоковым) фильтром.

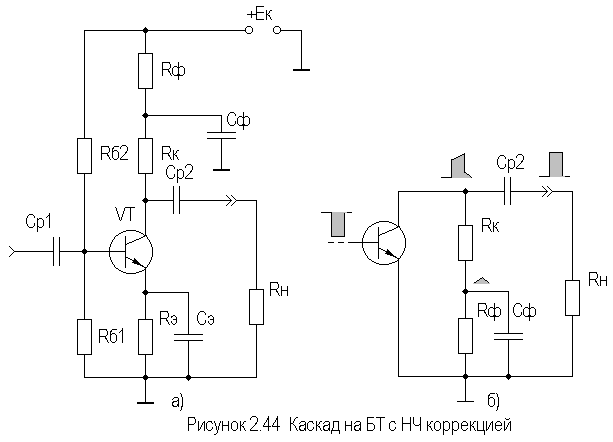

Схема каскада с НЧ-коррекцией на БТ и его упрощенная (учитывающая влияние только ) схема для области НЧ изображены на рисунке 2.44.

Физически уменьшение объясняется относительным увеличением коэффициента передачи в области НЧ за счет увеличения эквивалентной нагрузки каскада путем добавления емкостного сопротивления в цепь коллектора на НЧ. Эффект уменьшения спада плоской вершины импульса D поясняется эпюрами напряжения, приведенными на рисунке 2.44б.

В идеальном случае, при , условием коррекции будет равенство постоянных времен и [6]. В реальных схемах рекомендуется брать , для подъема вершины импульса на (10…20)% можно воспользоваться соотношением:

.

3. УСИЛИТЕЛИ С ОБРАТНОЙ СВЯЗЬЮ

3.1. Общие сведения

Обратная связь (ОС) находит широкое применение в разнообразных АЭУ, в т.ч. и в УУ. В УУ введение ОС призвано улучшить ряд основных показателей или придать новые специфические свойства. Особую, принципиальную роль ОС играет в микроэлектронных УУ. Можно утверждать, что без широкого использования ОС было бы крайне трудно осуществить серийный выпуск линейных ИМС.

Обратной связью называется передача части (или всей) энергии сигнала с выхода на вход устройства. Сниматься сигнал обратной связи может с выхода всего устройства или с какого-либо промежуточного каскада. ОС, охватывающую один каскад, принято называть местной, а охватывающую несколько каскадов или весь многокаскадный УУ - общей.

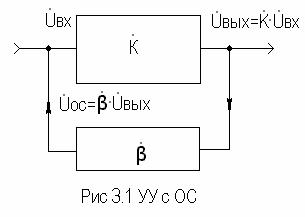

Структурная схема УУ с ОС приведена на рисунке 3.1.

Обычно коэффициент усиления УУ и коэффициент передачи цепи ОС носят комплексный характер, что указывает на возможность фазового сдвига в областях НЧ и ВЧ за счет наличия реактивных элементов как в самом УУ, так и в цепи ОС.
