Схемотехника аналоговых электронных устройств

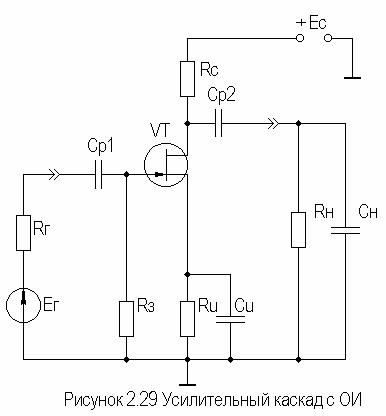

Если БТ разделяется на два типа - p-n-p и n-p-n, отличающиеся противоположными полярностями питающих напряжений, то разновидностей ПТ существует, по меньшей мере, шесть. Рассмотрим схему рисунка 2.29, где изображен ПТ с p-n переходом и n-каналом. Анализ каскадов на других типах ПТ будет отличаться лишь в незначительных деталях.

В отсутствие входного сигнала каскад работает в режиме покоя. С помощью резистора задается напряжение смещения , которое определяет ток покоя стока .

Координаты рабочей точки определяются соотношениями:

,

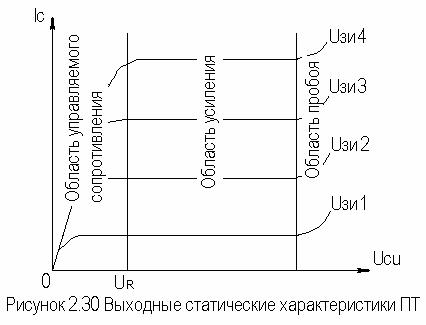

где - граница области управляемого сопротивления на выходных статических характеристиках транзистора (рисунок 2.30), ;

,

где - сопротивление нагрузки каскада по переменному току;

,

где - напряжение отсечки, - ток стока при (либо при для ПТ в режиме обогащения, см. рисунок 2.33 в подразделе 2.10).

С помощью резистора , помимо задания необходимого напряжения смещения, в каскад вводится ООС , способствующая термостабилизации (у ПТ как и у БТ наблюдается сильная температурная зависимость параметров), на частотах сигнала эта ОС устраняется путем включения .

Графически проиллюстрировать работу каскада с ОИ можно, используя проходные и выходные статические характеристики ПТ, путем построения его динамических характеристик. Построение во многом аналогично каскаду с ОЭ и отдельно не рассматривается.

Нетрудно показать, что каскад с ОИ, как и каскад с ОЭ, инвертирует входной сигнал.

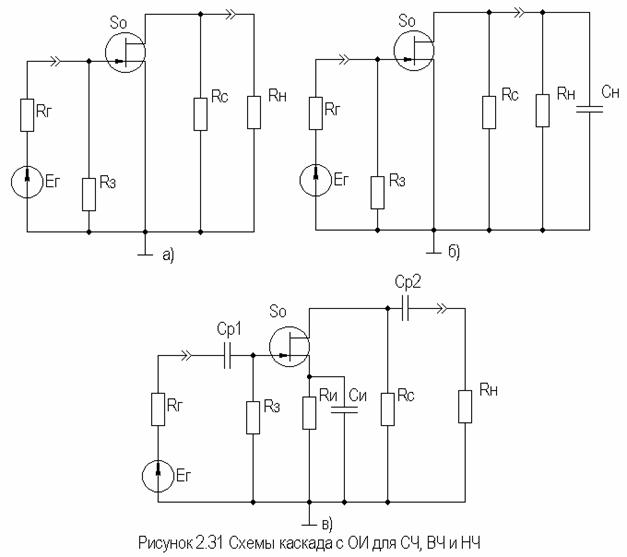

На рисунке 2.31а,б,в приведены, соответственно, малосигнальные схемы для областей СЧ,НЧ, и ВЧ.

Для расчета параметров усилительного каскада по переменному току удобно использовать методику, описанную в разделе 2.3, а ПТ представить моделью, предложенной в разделе 2.4.2.

В результате расчета в области СЧ получим:

,

где ;

,

.

Эти соотношения получены в предположении, что низкочастотное значение внутренней проводимости транзистора много меньше и . Это условие (если не будет оговорено особо) будет действовать и при дальнейшем анализе усилительных каскадов на ПТ.

В области ВЧ получим:

,

где - постоянная времени каскада в области ВЧ, ;

,

где ;

.

Выражения для относительного коэффициента передачи и коэффициента частотных искажений и соотношения для построения АЧХ и ФЧХ каскада с ОК аналогичны приведенным в разделе 2.5 для каскада с ОЭ.

В области НЧ получим:

,

где - постоянная времени разделительной цепи в области НЧ. далее все так же, как для каскада с ОЭ.

2.10. Термостабилизация режима каскада на ПТ

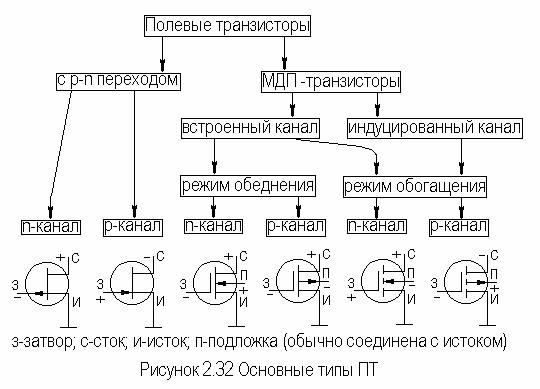

Различают, по крайней мере, шесть типов ПТ, показанные на рисунке 2.32.

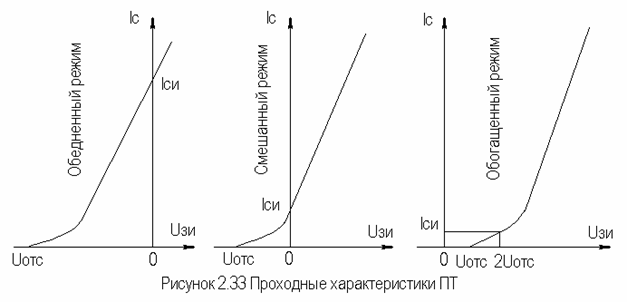

Проходные характеристики n-канальных ПТ в режиме обогащения, смешанном и обеднения приведены, соответственно на рисунке 2.33а,б,в, для p-канальных ПТ они будут отличаться противоположной полярностью питающих напряжений.

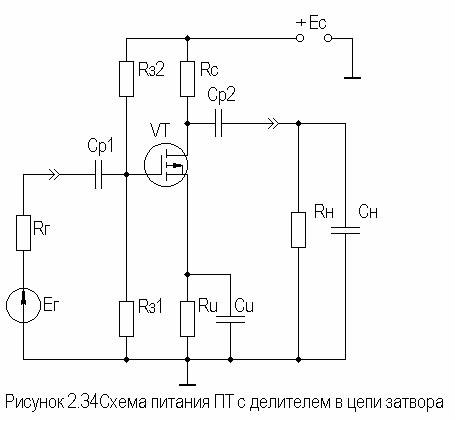

С помощью рассмотренной схемы автосмещения (рисунок 2.29) возможно обеспечение требуемого режима по постоянному току для ПТ, имеющих проходную характеристику, изображенную на рисунке 2.33а, и - (при отрицательном смещении) - на рисунке 2.33б. Более универсальной схемой питания ПТ является схема с делителем в цепи затвора (рисунок 2.34), способ

В [1] приведен ряд полезных практических соотношений:

где соответствующие токи показаны на рисунке 2.33, а - крутизна при токе стока равном .
