Инверторные источники питания для электродуговой сварки

Страница: 6/14

Рис.11 - а) Схема мостового инвертора;

б) Формы сигналов широтно-импульсного модулятора

1.8.2 Многократный широтно-импульсный модулятор

Многократный широтно-импульсный модулятор вырабатывает серию управляющих импульсов за полупериод цикла преобразования. Сущест­вуют два типа многократных широтно-импульсный модуляторов: а) ши­ротно-импульсный модулятор с равными длительностями управляющих импульсов и б) синусоидальный широтно-импульсный модулятор.

Широтно-импульсный модулятор с равными длительностями управляющих импульсов

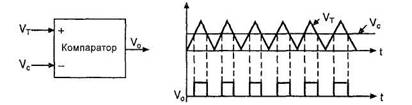

Формы сигналов симметричного широтно-импульсного модулятора или широтно-импульсного модулятора с равными длительностями управляющих импульсов изображены на рис.12а. Допустим, что V1 -напряжение треугольной формы, Vc - управляющее напряжение и Vo - выходное напряжение компаратора

Рис.12а - Формы сигналов симметричного широтно-импульсного модулятора

В схеме управления опорное напряжение высокой частоты VT (треу­гольной формы) сравнивается с напряжением управления Vc. Выходное напряжение компаратора Vo высокое, когда больше Vc, и низкое, если Кт меньше Vc. Таким образом, выходное напряжение компаратора пред­ставляет собой последовательность импульсов. Сформированные таким образом импульсы можно использовать для управления мощными тран­зисторами. Если в инверторе используются тиристоры (инвертор Мак-Мюррея), основной тиристор запускается передним фронтом импульса, а вспомогательный тиристор - задним. Таким образом, многократный широтно-импульсный модулятор вырабатывает серию управляющих им­пульсов за полупериод цикла преобразования. Гармонические составля­ющие в выходном напряжении такого инвертора будут намного меньше, чем в инверторе с однократным широтно-импульсным модулятором.

Синусоидальный широтно-импульсный модулятор

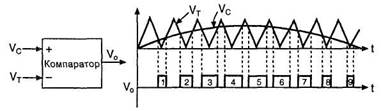

Формы сигналов синусоидального широтно-импульсного модулятора изображены на рис.12б. В этой схеме напряжение треугольной формы сравнивается с синусоидальным управляющим напряжением. Входные напряжения компаратора Vc и VT. Выходное напряжение компаратора высокое, когда величина синусоидального управляющего напряжения больше, чем величина напряжения треугольной формы. Отношение ве­личины управляющего напряжения к величине напряжения треугольной формы определяется как коэффициент модуляции. Следует заметить, что выходное напряжение компаратора представляет собой последователь­ность импульсов неравной длительности. В течение полупериода цикла преобразования длительность центрального импульса максимальна, а длительность крайних импульсов уменьшается. Длительность управ­ляющих импульсов изменяется синусоидально. Этот тип широтно-импульсного модулятора называется асимметричным, так как длительности его управляющих импульсов неравны. Гармонические составляющие в выходном напряжении такого инвертора будут меньше, чем в инверторе с симметричным широтно-импульсным модулятором.

Рис.12б - Формы сигналов синусоидального широтно-импульсного модулятора

1.9 Управление гармоническими составляющими (управление формой напряжения)

Формы выходных напряжений инверторов могут быть прямоугольными, квазипрямоугольными, треугольными или в виде шестиступенчатых последовательностей импульсов. В выходном напряжении содержатся основная гармоника и ее высшие компоненты. Если инвертор исполь­зуется в качестве источника питания асинхронного электродвигателя, высшие гармоники питающего напряжения вносят потери в виде допол­нительного выделения тепла. Например, пятая гармоника питающего электродвигатель напряжения производит крутящий момент в противо­положном направлении по отношению к основному крутящему моменту. Поэтому предпочтительно минимизировать коэффициент гармоник в выходном напряжении. Методы уменьшения гармоник следующие:

1)коммутация промежуточных отводов в трансформаторе;

2)подключение нагрузки через трансформатор;

3)использование фильтров;

4)использование широтно-импульсной модуляции.

1.9.1 Коммутация промежуточных отводов в трансформаторе

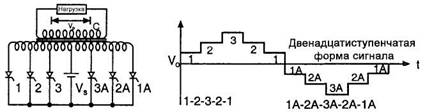

Электрическая схема инвертора с коммутацией промежуточных отво­дов в трансформаторе изображена на рис.13а. Схема этого инвертора похожа на схему параллельного инвертора. Когда один из тиристоров слева находится в проводящем состоянии, выходное напряжение инвер­тора -положительное, если же один из тиристоров справа находится в проводящем состоянии, выходное напряжение - отрицательное. Когда тиристор 1 запускается, напряжение источника питания прикладывает­ся к половине первичной обмотки трансформатора. Выходное напря­жение инвертора в этом случае минимальное, поскольку отношение «вольт/виток» минимальное.

Рис.13а - Электрическая схема инвертора с коммутацией промежуточ­ных отводов в трансформаторе

В следующий момент времени запускается тиристор 2, а тиристор 1 выключается. Отношение «вольт/виток» увеличивается, и выходное напряжение инвертора также увеличивается. После запуска тиристора 3 тиристор 2 выключается, выходное напряжение инвертора становится максимальным. Для получения двенадцатиступенчатой формы выходного напряжения тиристоры должны запускаться в последовательности 1-2-3-2-1-1А-2А-ЗА-2А-1А. Недостатком этой схемы является сложность запуска и коммутирования тиристоров.

1.9.2 Подключение через трансформатор

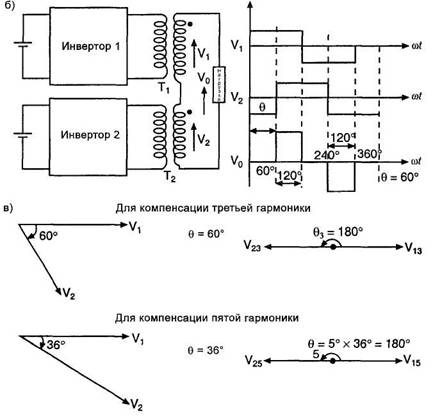

Схема компенсации гармонических составляющих с помощью двух трансформаторов изображена на рис.13б. Выходное напряжение в этой схеме является векторной суммой выходных напряжений двух инверторов. Этот метод применяется для компенсации конкретной гармонической составляющей в выходном напряжении (избирательное устранение гармоник). Вторичные обмотки этих двух трансформаторов включены последовательно таким образом, чтобы V1 + V2 = Vo. Запуск тиристоров второго инвертора запаздывает на угол θ по отношения к запуску тиристоров первого инвертора. Форма выходного напряжения V0 может быть получена суммированием напряжений V1 и V2. Форма выходного напряжения представляет собой 120-градусные квазипря­моугольные импульсы. На рис.13в показаны векторные диаграммы основных и третьих гармоник выходных напряжений инверторов при угле запаздывании 0 = 60°.
