Инверторные источники питания для электродуговой сварки

Электрическая схема, рабочие фазы и формы выходных сигналов параллельного инвертора изображены на рис.2. Параллельные инвер­торы применяются в низкочастотных устройствах. В них используются трансформатор с отводом из центра первичной обмотки, два тиристора и коммутирующий конденсатор. Источник питания включается между центральным выводом и общей точкой катодов тиристоров. Эквива­лентное нагрузочное сопротивление, пересчитанное в цепь первичной обмотки, подключено параллельно коммутационному конденсатору. Следовательно, инвертор такого типа является параллельным.

В момент времени t= tx тиристор Т1 включается. Напряжение ис­точника питания Е приложено к обмотке трансформатора А. Согласно закону самоиндукции такое же напряжение Е индуцируется на обмотке трансформатора В, но противоположной полярности. Поскольку обмот­ки А и В соединены последовательно, на них будет суммарное напря­жение 2Е. Этим напряжением конденсатор предварительно заряжается до напряжения +2Е.

В момент времени t= t2 тиристор Т2 включается. Полярность на­пряжений на обмотках А и В меняется на обратную, к конденсатору, и тем самым к тиристору Т1, прикладывается обратное напряжение, за счет чего тиристор Т1 выключается. Полярность напряжения на кон­денсаторе меняется, и он перезаряжается до напряжения - 2Е. Также меняет на обратное направление ток во вторичной обмотке, то есть через нагрузочное сопротивление протекает переменный ток прямоугольной формы. Форма выходного напряжения аналогична форме напряжения на конденсаторе.

Рис.2 - а) Базовая схема параллельного инвертора;

б) Фазы работы схемы;

в) Формы напряжений и токов в цепях параллельного инвертора

Недостатки

1.Номинальное напряжение конденсатора должно быть 2Е.

2.Ток источника питания не является чистым постоянным током.

3.Колебания тока источника питания, являются причиной дополнительного выделения тепла в первичной цепи параллельного инвертора.

1.3 Мостовые инверторы

Однофазный полумостовой инвертор

Однофазный полумостовой инвертор состоит из двух источников пита­ния и двух коммутаторов. Нагрузка подключена между общим выводом источников питания и общей точкой коммутаторов.

1.3.1 Резистивная нагрузка

Электрическая схема, рабочие фазы и форма выходного сигнала одно­фазного полумостового инвертора с резистивной нагрузкой изображены на рис.3. Тиристор Т1 находится в проводящем состоянии в течение периода Т0/2 (Г0 = 1//о). Тиристор Т2 включается в момент времени Т0/2 и инициирует отрицательный полупериод тока нагрузки, за счет чего тиристор Т1, выключается. В момент времени То снова включается тиристор T1 а тиристор Т2 выключается. Этот процесс повторяется, тем самым обеспечивается непрерывное прямоугольное напряжение на нагрузке. Это возможно, так как тиристоры T1 и Т2 одновременно не запускаются.

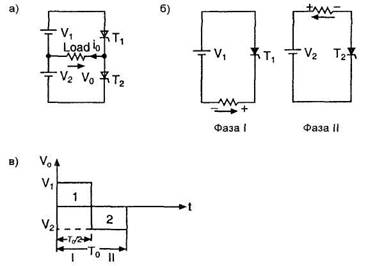

Рис.3 - а) Схема полумостового инвертора с резистивной нагрузкой;

б) Фазы работы схемы,

в) Форма напряжения и тока полумостового инвертора

1.3.2 Индуктивная нагрузка

Принцип действия схемы можно объяснить, рассмотрев четыре фазы ее работы. Диоды Dx и D2называются возвратными диодами. Инвертор не может управлять индуктивной нагрузкой без возвратных диодов. Без диодов в схеме имеются большие выбросы напряжения при пере­ключении тиристоров, поскольку нагрузка индуктивная. Эти выбросы напряжения могут разрушить тиристоры. Электрическая схема, рабочие фазы и форма выходного сигнала однофазного полумостового инвертора с индуктивной нагрузкой изображены на рис.4.

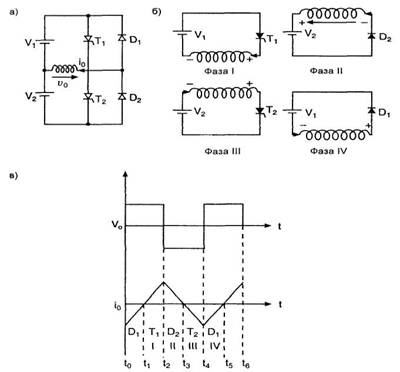

Рис.4 - а) Схема полумостового инвертора с индуктивной нагрузкой;

б) Фазы работы схемы,

в) Форма напряжения полумостового инвертора

Фаза II. Ток со стороны нагрузки смещает в прямом направлении диод D2, и он переходит в состояние проводимости. Мощность со сто­роны нагрузки передается в источник питания V2. Когда величина тока падает до нуля, диод D2 запирается.

Фаза III. Пока диод D2 проводит ток, тиристор Т2 не может нахо­диться в состоянии проводимости, поскольку он смещен в обратном направлении. Как только диод D2 запирается, можно включить тирис­тор Т2. На промежутке времени t2 - t3 напряжение и ток отрицательные, а мощность - положительная, то есть мощность передается от источника питания к нагрузке. В момент времени t= t4 тиристор Т2 принудительно включается.

Фаза IV. На индуктивной нагрузке изменяется полярность напря­жения, но направление тока через нее сохраняется. За счет изменения полярности напряжения диод D1, смещается в прямом направлении. Ток теперь течет по направлению к источнику питания Vv, имеет место рециркуляция мощности. Этот процесс продолжается до тех пор, пока диод D1 не перейдет в закрытое состояние в момент времени t5. Если тиристор Т1 снова включить, вышеупомянутые процессы повторятся.

При работе инвертора на RL-нагрузку ток в цепи изменяется эк­споненциально. Площади положительных и отрицательных периодов не равны, так как на резистивной компоненте нагрузки в противофазные периоды рассеиваются разные мощности.

1.3.3 Полумостовой инвертор с RLC– нагрузкой

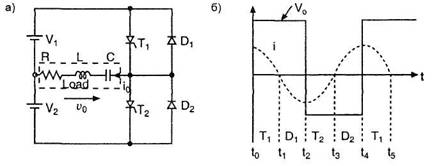

Рис.5 - а) Схема полумостового инвертора с RLC-нагрузкой, б) Форма напряжения и тока полумостового инвертора

Электрическая схема и форма выходного сигнала однофазного полумостового инвертора с RLС-нагрузкой изображены на рис.5. Если инвертор питает RLС-нагрузку, отдельная цепь коммутирования не тре­буется. Это можно объяснить с помощью символического изображения на рис.5б. Рабочая частота инвертора должна быть выбрана такой, чтобы Хс > XL. При этих условиях в этой схеме ток опережает по фазе напряжение. Ток в нагрузке изменяется синусоидально. В промежутке времени от t0 до tl тиристор Т1 находится в проводящем состоянии. В момент времени t1 = t2 тиристор Т1, выключается, так как ток в цепи уменьшается до нуля. В промежутке времени от t1 до t2 диод D1 находится в проводящем состоянии и мощность передается от нагрузки к источнику питания. Диод D1 находится в проводящем состоянии до тех пор, пока на конденсаторе присутствует напряжение. Когда диод D1 находится в состоянии проводимости, тиристор Т1 смещен в обратном направлении. Таким образом, специальная цепь принудительной коммутации в этом случае не требуется. В этой схеме RLC-нагрузка обеспечивает комму­тацию тиристоров. В течение отрицательного полупериода тиристор Т2 находится в проводящем состоянии, через некоторое время диод D2 на­чинает проводить, вследствие этого тиристор Т2 смещается в обратном направлении и запирается.
