Инверторные источники питания для электродуговой сварки

2.4 Универсальный сварочный инверторный источник общего назначения InvertecV300-1

В отечественном сварочном производстве давно существует потребность в надежном инверторном источнике на ток 300 А. При этом с точки зрения потребительских свойств (массы, минимума пульса­ций, отсутствия неприятного звука) это должен быть высокочастотный, т.е. транзисторный инвертор. Основными недостатками выпускаемых в настоящее время машин такого класса являются низкая ПВ и недостаточный диапазон рабочих температур. Это в сочетании с высокой ценой сдерживает массово применение инверторных источников.

Сегодня на российском рынке появилась машина без указанных недостатков, учитывающая все тонкос­ти эксплуатации сварочного оборудования на россий­ских предприятиях.

Инверторный источник питания Invertec V300-1 является базовым для целой серии инверторов фирмы The Lincoln Electric Company и предназначен для ручной дуговой сварки штучным электродом, аргонодуговой неплавящимся электродом, механизи­рованной сплошной или порошковой проволокой. Основные технические характеристики машины приведены в таблице №5.

Таблица № 5

В основе конструкции лежит транзисторный инвертор с частотой преобразования 20 кГц. Высокая частота позволяет исключить характерное для источников такого рода неприятное звучание, особен­но на больших токах, а также дает исключительно гладкую выходную характеристику и большие возмож­ности для управления основными сварочными параметрами током (падающая характеристика) или напряжением (жесткая).

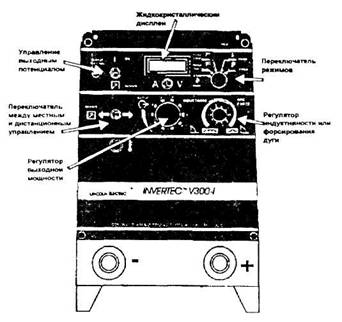

Установку режимов и параметров сварки выполня­ют с помощью органов управления, расположенных на передней панели источника (рис 20).

Тип используемого процесса устанавливают с помощью пятипозиционного переключателя:

1. GTAW - аргонодуговая сварка неплавящимся электродом. Позволяет легко возбуждать дугу путем касания электродом изделия либо с помощью высоко­частотного устройства.

2 СС SOFT - крутопадающая характеристика, "мягкая" дуга. Рекомендуется для ручной дуговой сварки электродами с основным покрытием типа ЕХХ18-ЕХХ28 по AWS;

3. СС CRISP - пологопадающая характеристика, "жесткая" дуга. Используется для ручной дуговой сварки электродами с целлюлозным покрытием типа ЕХХ10-ЕХХ14 по AWS. Данный режим можно также применять для разогрева изделия электрическим током и выполнения теста работоспособности аппара­та подачей активных нагрузок.

4. CV FCAW - жесткая характеристика Рекоменду­ется для механизированной сварки газозащитной или самозащитной порошковой проволокой.

5. CV GMAW - жесткая характеристика Применяет­ся при механизированной сварке сплошной проволо­кой в защитном газе. Сварку можно вести в режимах переноса металла сериями в процессе коротких замыканий, а также капельного или струйного перено­са. При сварочном напряжении ниже 16 В сварку сплошной проволокой в защитном газе рекомендуется выполнять в режиме CV FCAW.

Регулировку выходной мощности во всем диапазо­не обеспечивает плавный регулятор Заданные значения напряжения или тока (в зависимости от выбранного режима) индицируются на жидкокристал­лическом дисплее. Во время сварки дисплей показы­вает реальные значения тока или напряжения, измеряемые на выходных клеммах источника. Для выбора индицируемого параметра достаточно устано­вить в необходимое положение специальный тумблер, расположенный рядом с индикатором Для установки правильной полярности измеряемого напряжения используют двухпозиционный переключатель, распо­ложенный на задней стенке корпуса машины.

Источник оснащен специальным регулятором форсирования дуги или индуктивности сварочного контура Arc Fcrce / Inductance Control (рис.21), который применяют во всех указанных сварочных процессах за исключением аргонодуговой сварки вольфрамовым электродом (GTAW). При крутопадаю­щей вольт-амперной характеристике регулятор изменяет ток короткого замыкания, управляя степенью активности сварочной дуги в момент закорачивания дугового промежутка. Дуга становится "мягкой" при установке регулятора на минимальные значения по относительной шкале. При максимальных значениях давление проплавления) дуги увеличивается, она становится более подвижной. При этом увеличивается разбрызгивание.
