Операции периферийного сканирования не зависят от конкретных конфигураций блоков ввода-вывода и типа корпуса. Все блоки ввода-вывода, включая неподключенные к контактам, рассматриваются как независимые двунаправленные контакты с тремя состояниями, в единой цепочке сканирования. Сохранение возможности осуществлять двунаправленное тестирование после конфигурирования облегчает тестирование внешних межсоединений.

В Табл. 7 приведены команды периферийного сканирования, поддерживаемые кристаллами Virtex. Внутренние сигналы могут быть проанализированы в процессе выполнения команды Extest посредством подключения их к неиспользуемым выходам блоков ввода-вывода, либо к блокам ввода-вывода, не присоединенным к контактам. Они могут быть также подсоединены к неиспользуемым выходам блоков ввода-вывода, которые определены как однонаправленные входные контакты.

Таблица 7. Инструкции периферийного сканирования

Команда	Двоичный код	Описание
EXTEST	00000	Разрешает операцию периферийного сканирования EXTEST
SAMPLE/PRELOAD	00001	Разрешает операцию периферийного сканирования SAMPLE/PRELOAD
USER1	00010	Доступ к определенному пользователем регистру 1
USER2	00011	Доступ к определенному пользователем регистру 2
CFG_OUT	00100	Доступ к конфигурационной шине для операций считывания
CFG_IN	00101	Доступ к конфигурационной шине для операций записи
INTEST	00111	Разрешает операцию периферийного сканирования INTEST
USERCODE	01000	Разрешает считывание пользовательского кода
IDCODE	01001	Разрешает считывание ID кода
HIGHZ	01010	Переводит выходы в третье состояние во время операции BYPASS
JSTART	01100	Активизирует вход TCK порта TAP
BYPASS	11111	Разрешает BYPASS
RESERVED	Любой другой	Зарезервированные инструкции

До конфигурации кристалла доступны все команды кроме USER1 и USER2. После конфигурации кристалла доступны все команды без исключения. Во время конфигурации не рекомендуется использовать команды Extest, INtest и Sample/Preload.

В дополнение к описанным выше тестовым командам поддерживаются команды, позволяющие загрузить/считать конфигурацию кристалла.

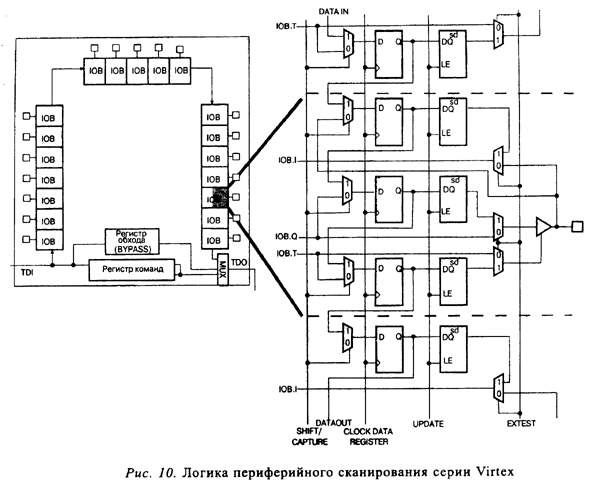

На Рис. 10 показана логика периферийного сканирования кристаллов серии Virtex. Логика периферийного сканирования состоит из 3-разрядного регистра данных на один БВВ, контроллера порта ТАР и регистра команд с декодированием.

4.6.1. Регистры данных

Первичный регистр данных является регистром периферийного сканирования. Для каждого вывода микросхемы, связанного с программируемым БВВ, регистр данных ПС содержит три разряда сдвигового регистра и три разряда регистра-защелки (для входа, выхода и управления третьим состоянием). Выводы, не доступные для программирования пользователем, имеют только по одному разряду в регистре данных ПС (для входа или выхода).

Другим регистром данных является регистр BYPASS. Данный регистр осуществляет синхронизацию данных, проходящих через кристалл, в следующее устройство с периферийным сканированием. В кристалле имеется только один такой регистр.

Кристалл семейства Virtex содержит две дополнительные внутренние цепи сканирования, которые могут быть задействованы использованием в проекте макромодуля BSCAN. Выводы SEL1 и SEL2 макромодуля BSCAN переводятся в логическую единицу при командах USER1 и USER2 соответственно, задействуя эти цепи. Данные с выхода ТОО считываются входами TDO1 или TDO2 макромодуля BSCAN. Макромодуль BSCAN также имеет раздельные тактовые входы DRCK1 и DRCK2 для каждого пользовательского регистра ПС, общий вход TDI и общие выходы RESET, SHIFT и UPDATE, отражающие состояние контроллера порта ТАР.

4.6.2. Порядок битов регистра данных ПС

Порядок в каждом БВВ: Вход, Выход, Высокий импеданс. Только входные контакты представлены одним битом, а только выходные -всеми тремя.

Если смотреть на кристалл, как он представлен в программном обеспечении проектирования (модуль FPGA EDITOR), то последовательность битов в регистре данных ПС будет определяться, как на Рис. 11.

Бит 0 (крайний TDO)

Бит 1

Бит 2
