ПЛИС Xilinx семейства Virtex

Все БВВ микросхемы Virtex совместимы со стандартом IEEE 1149.1 периферийного сканирования.

4.2.1. Ввод сигнала

Входной сигнал БВВ может быть протрассирован либо непосредствен­но к блокам внутренней логики, либо через входной триггер.

Кроме того, между выходом буфера и D-входом триггера может быть подключен элемент задержки, исключающий время удержания для случая контакт-контакт. Данная задержка согласована с внутренней задержкой распределения сигнала тактирования FPGA, что гарантирует нулевое вре­мя удержания для распределения сигналов контакт-контакт.

Каждый входной буфер может быть сконфигурирован таким обра­зом, чтобы удовлетворять одному из низковольтных сигнальных стан­дартов, поддерживаемых устройством. В некоторых из этих стандартов входной буфер использует напряжение порогового уровня (), фор­мируемое пользователем. Использование напряжений позволяет ввести в устройство принудительные опорные величины для различных, близких по используемым логическим уровням стандартов (см. также «Банки ввода-вывода»).

К каждому входу после окончания процесса конфигурирования могут быть, по выбору, подключены внутренние резисторы (либо pull-up, либо pull-down). Сопротивление этих резисторов лежит в пределах 50 . 150 кОм.

4.2.2. Вывод сигнала

Выходной сигнал проходит через буфер с тремя состояниями, выход ко­торого соединен непосредственно с выводом микросхемы. Сигнал может быть протрассирован на вход буфера с тремя состояниями, либо непосредственно от внутренней логической структуры, либо через выходной триг­гер блока ввода-вывода.

Управление буфером с тремя состояниями также может осуществлять­ся либо непосредственно от внутренней логической структуры, либо через специальный триггер БВВ, который позволяет создать синхронное управ­ление сигналом разрешения и запрещения для буфера с тремя состояния­ми. Каждый такой выходной каскад рассчитан на втекающий ток до 48 мА и вытекающий ток до 24 мА. Программирование мощности и скорости на­растания сигнала выходного каскада позволяет минимизировать переход­ные процессы в шинах.

Для большинства сигнальных стандартов выходной уровень логичес­кой единицы зависит от приложенного извне напряжения . Использо­вание напряжения позволяет ввести в устройство принудительные опорные величины для различных, близких по используемым логическим уровням стандартов (см. также «Банки ввода-вывода»).

По выбору, к каждому выходу может быть подключена схема «week-keeper». Если данная цепь активирована (пользователем на этапе создания схемы), то она следит за напряжением на контакте микросхемы и создает слабую нагрузку для входного сигнала, подключенную либо к «земле» (ес­ли на входе уровень логического нуля), либо к источнику питания (если на входе уровень логической единицы). Если контакт подключен к несколь­ким источникам сигнала, эта цепь удерживает уровень входного сигнала в его последнем состоянии, при условии, что все источники были переведе­ны в состояние с высоким импедансом. Поддержание таким путем одного из допустимых логических уровней позволяет ликвидировать неопреде­ленность уровня шины.

Так как схема «week-keeper» использует входной буфер для слежения за входным уровнем, то необходимо использовать подходящее значение напряжения , если выбранный сигнальный стандарт требует этого. Подключение данного напряжения должно удовлетворять требованиям правил разбиения на банки.

4.2.3. Банки ввода-вывода

Некоторые из описанных выше стандартов требуют подключения напря­жения и/или . Эти внешние напряжения подключаются к контак­там микросхемы, которые функционируют группами, называемыми банками.

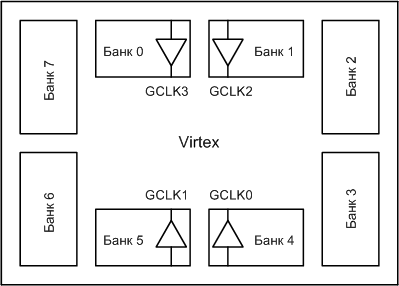

Как показано на Рис. 3, каждая сторона кристалла микросхемы разделена на два банка. Каждый банк имеет несколько контактов , но все они должны быть подключены к одному и тому же напряжению. Это напряжение определяется выбранным для данного банка\стандартом выходных сигналов.

Рис. 3. Банки ввода-вывода Virtex

Стандарты для выходных сигналов конкретного банка могут быть раз­личными только в том случае, если они используют одинаковое значение напряжения . Совместимые стандарты показаны в Табл. 4. GTL и GTL+ присутствуют везде, поскольку их выходы с открытым стоком не зависят от значения .

Таблица 4. Выходные совместимые стандарты.

Некоторые сигнальные стандарты требуют подачи соответствующих пороговых напряжений на входные каскады. При этом определенные БВВ автоматически конфигурируются как входы, соответствующие напря­жению . Приблизительно один контакт из шести в каждом банке мо­жет выполнять эту роль.

Контакты в пределах одного банка внутренне между собой соеди­нены, следовательно, только одно значение напряжения может быть использовано в рамках одного банка. Для правильной работы все контак­ты одного банка должны быть подсоединены к внешнему источнику напряжения.

В пределах одного банка можно одновременно использовать входы, ко­торые требуют напряжения и входы, которые этого не требуют. В то же время, только одно значение напряжения может быть использова­но в рамках одного банка. Входные буферы, которые используют , не совместимы с сигналами 5-В стандартов.
