Разработка схемы электронного эквалайзера

Страница: 5/10

Таким образом, получим: 2*N+1=87.

Полосовой фильтр 3. (ПФ3)

Частоты среза фильтра: кГц, кГц ;

рад/с;

Частота дискретизации fД=18 кГц;

Период дискретизации фильтра для определения порядка данного фильтра:

мс.

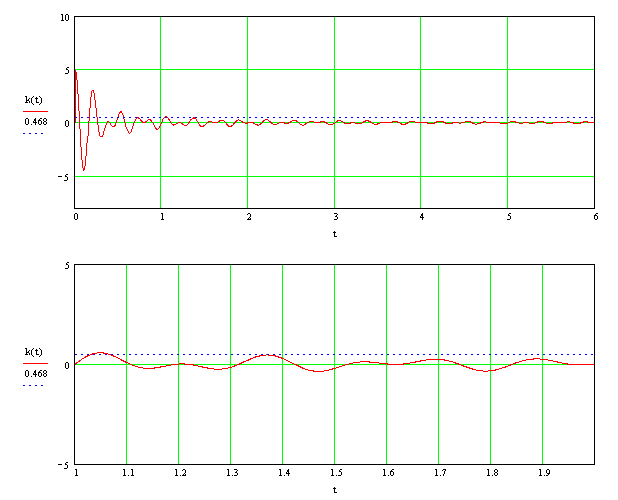

Переходная функция :

Рис.6. Переходная функция ПФ3.

Определим коэффициенты фильтра ПФ3:

Таблица 5.

n	a	n	a	n	a
0	0,040797115	16	-0,020022291	32	0,033266
1	0,001220133	17	0,055837751	33	0,260118
2	0,039978222	18	0,098343639	34	-0,09252
3	0,02276506	19	-0,121159876	35	-0,25744
4	-0,105348775	20	-0,099106166	36	0,086745
5	-0,016132812	21	0,105674587	37	0,060059
6	0,099578035	22	0,034090375	38	0,051138
7	0,000120154	23	0,00765609	39	0,204207
8	-0,018054176	24	0,033408102	40	-0,26949
9	-0,004859298	25	-0,15056655	41	-0,34219
10	-0,082884453	26	-0,049309806	42	0,383098
11	0,033032806	27	0,20912763	43	0,239879
12	0,12739375	28	0,019199721	44	-0,17655
13	-0,050946367	29	-0,114030202	45	0,0433
14	-0,081052541	30	0,000617104	46	-0,43205
15	0,02041495	31	-0,089953059	47	-0,30865
				48	1,286545
				49	0,361651
				50	-2,03978
				51	-0,1583
				52	2,34
