Технология изготовления печатных плат

Страница: 2/18

2.3. Многослойные печатные платы

Многослойные печатные платы (МПП) составляют две трети мирового производства печатных плат в ценовом исчислении, хотя в количественном выражении уступают одно- и двухсторонним Многослойная печатная платаплатам.

По своей структуре МПП значительно сложнее двухсторонних плат. Они включают дополнительные экранные слои (земля и питание), а также несколько сигнальных слоев.

Для обеспечения коммутации между слоями МПП применяются межслойные переходы (vias) и микро-переходы (microvias).

Межслойные переходы могут выполняться в виде сквозных отверстий, соединяющих внешние слои между собой и с внутренними слоями, применяются также глухие и скрытые переходы.

Глухой переход - это соединительный Микропереходы в контактных площадкахметаллизированный канал, видимый только с верхней или нижней стороны платы. Скрытые же переходы используются для соединения между собой внутренних слоев платы. Их применение позволяет значительно упростить разводку плат, например, 12-слойную конструкцию МПП можно свести к эквивалентной 8-слойной. коммутации.

Специально для поверхностного монтажа разработаны микро-переходы, соединяющие между собой контактные площадки и сигнальные слои.

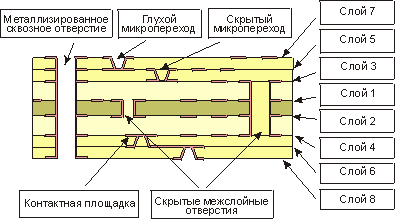

Для изготовления МПП производится соединение нескольких ламинированных фольгой диэлектриков между собой, для чего используются склеивающие прокладки - препреги. Поэтому толщина Структура восьмислойной печатной платыМПП растет непропорционально быстро с ростом числа сигнальных слоев.

В связи с этим необходимо учитывать большое соотношение толщины платы к диаметру сквозных отверстий. Например, для МПП с диаметром отверстий 0,4 мм и толщиной 4 мм это соотношение равно 10:1, что является весьма жестким параметром для процесса сквозной металлизации отверстий.

Тем не менее, даже учитывая трудности с металлизацией узких сквозных отверстий, изготовители МПП предпочитают достигать высокой плотности монтажа за счет большего числа относительно дешевых слоев, нежели меньшим числом высокоплотных но, соответственно, более дорогих слоев.

В современных МПП широко применяется поверхностный монтаж всех видов современных интегральных схем, включая, как это показано на рисунке, бескорпусных схем, заливаемых компаундом после разварки выводов.

2.4. Гибкие печатные платы

Использование гибких диэлектрических материалов для изготовления печатных плат дает как разработчику, так и пользователю электронных устройств ряд уникальных возможностей. Это прежде всего - уменьшение размеров и веса конструкции, повышение эффективности сборки, повышение электрических характеристик, теплоотдачи и в целом надежности.

Если учесть основное свойство таких плат - динамическую гибкость - становится понятным все возрастающий объем применения таких плат в автомобилях, бытовой технике, медицине, в оборонной и аэрокосмической технике, компьютерах, в системах промышленного контроля и бортовых системах.

Гибкие печатные платы (ГПП) изготавливаются на полиимидной или лавсановой пленке и поэтому могут легко деформироваться даже после формирования проводящего рисунка. Большая часть конструкций гибких ПП аналогична конструкциям печатных плат на жесткой основе.

Односторонние ГПП наиболее распространены в этом классе плат, поскольку проявляют наилучшую динамическую гибкость. Контактные площадки таких плат расположены с одной стороны, в качестве материала проводящей фольги чаще всего используется медь.

Односторонние ГПП с двухсторонним доступом имеют один проводящий слой, контактные площадки к которому выполнены с обеих сторон платы.

Двухсторонние ГПП имеют два проводящих слоя, которые могут быть соединены сквозными металлизированными переходами (на рисунке проводники нижнего слоя идут перпендикулярно проводникам верхнего слоя). Платы этого типа обеспечивают высокую плотность монтажа, часто применяются в электронных устройствах с контролируемым полным сопротивлением (импедансом) плат.

Многослойные ГПП содержат не менее трех проводящих слоев, соединенных металлизированными отверстиями, которые обеспечивают межслойное соединение. В таких платах проще реализовывать высокую плотность монтажа, поскольку не требуется обеспечивать большие значения соотношений "высота/диаметр отверстия". Прогнозируется применение таких ГПП для сборки на них многокристальных интегральных схем.

Жестко-гибкие ПП являются гибридными конструкциями и содержат как жесткие, так и гибкие основания, скрепленные между собой в единую сборку и электрически соединенные металлизированными отверстиями. Наиболее распространены в изделиях оборонной техники, однако расширяется их применение и в промышленной электронике.

ГПП с местным ужесточением (укреплением).В таких платах возможно размещение внутри гибкой основы жестких металлических деталей. Получаются многоэтапным процессом фотолитографии и травления.

3. Подготовка информации

В современных условиях разработка топологии печатной платы и ее подготовка к производству выполняются, как правило, разными специалистами: конструкторами и технологами.

Их интересы зачастую противоречивы: конструктор обычно стремится к максимальной плотности монтажа, технолог же вынужден учитывать возможности реального производства и проводить технологическую правку исходной топологии, как правило, несколько загрубляя ее.

Зачастую компромисс дается не просто. Не случайно опрос Британских производителей печатных плат показал,что в числе своих основных проблем они видят слишком малые размеры "проводник-зазор" (52 %) и плохое взаимопонимание с разработчиками (30 %).

3.1. CAD системы

Общие сведения о системах проектирования.

В последние несколько лет заметна тенденция резкого сокращения сроков проектирования новых изделий и одновременно возрастание требованиям к их качественным характеристикам. Важно отметить , что создание любого электронного устройства включает в себя следующие этапы :
