Технология изготовления печатных плат

Страница: 1/18

1. Введение

В техническом прогрессе ЭВМ играют значительную роль: они значительно облегчают работу человека в различных областях промышленности, инженерных исследованиях, автоматическом управлении и т.д.

Особенностями производства ЭВМ на современном этапе являются:

· Использование большого количества стандартных элементов. Выпуск этих элементов в больших количествах и высокого качества – одно из основных требований вычислительного машиностроения. Массовое производство стандартных блоков с использованием новых элементов, унификация элементов создают условия для автоматизации их производства.

· Высокая трудоёмкость сборочных и монтажных работ, что объясняется наличием большого числа соединений и сложности их выполнения вследствие малых размеров.

· Наиболее трудоёмким процессом в производстве ЭВМ занимает контроль операций и готового изделия.

· Основным направлением при разработке и создании печатных плат является широкое применение автоматизированных методов проектирования с использованием ЭВМ, что значительно облегчает процесс разработки и сокращает продолжительность всего технологического цикла.

Основными достоинствами печатных плат являются:

· Увеличение плотности монтажа и возможность микро-миниатюризации изделий.

· Гарантированная стабильность электрических характеристик.

· Повышенная стойкость к климатическим и механическим воздействиям.

· Унификация и стандартизация конструктивных изделий.

· Возможность комплексной автоматизации монтажно-сборочных работ.

2. Типы печатных плат

Появление печатных плат (ПП) в их современном виде совпадает с началом использования полупроводниковых приборов в качестве элементной базы электроники. Переход на печатный монтаж даже на уровне одно- и двухсторонние плат стал в свое время важнейшим этапом в развитии конструирования и технологии электронной аппаратуры.

Разработка очередных поколений элементной базы (интегральная, затем функциональная микроэлектроника), ужесточение требований к электронным устройствам, потребовали развития техники печатного монтажа и привели к созданию многослойных печатных плат (МПП), появлению гибких, рельефных печатных плат.

Многообразие сфер применения электроники обусловило совместное существование различных типов печатных плат:

· Односторонние печатные платы

· Двухсторонние печатные платы

· Многослойные печатные платы

· Гибкие печатные платы

· Рельефные печатные платы (РПП)

· Высокоплотная односторонняя печатная плата

2.1. Односторонние печатные платы

Односторонние платы по-прежнему составляют значительную долю выпускаемых в мире печатных плат. В предыдущем десятилетии в США они составляли около 70% объема выпуска плат в количественном исчислении, однако, лишь около 10 % в стоимостном исчислении. В Великобритании такие платы составляют около четверти от объема всего производства.

Маршрут изготовления односторонних плат традиционно включает сверление, фотолитографию, травление медной фольги, защиту поверхности и подготовку к пайке, разделение заготовок. Стоимость односторонних плат составляет 0,1 - 0,2 от стоимости двухсторонних плат, это делает их вполне конкурентными, особенно в сфере бытовой электроники. Отметим, однако, что для современных электронных устройств, даже бытового назначения, односторонние платы часто требуют контурного фрезерования, нанесения защитных маскирующих покрытий, их сборка ведется с посадкой кристаллов непосредственно на плату или поверхностным монтажом. Пример такой платы в сборе, используемой в цифровом спидометре - альтиметре горного велосипеда, показан справа.

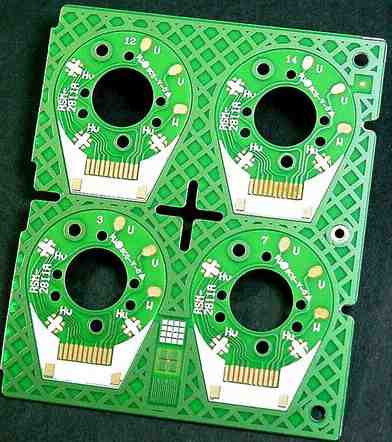

Односторонние платыОдносторонняя плата в сборе

Типовые параметры плат:

· Макс. размеры заготовки - 400 мм x 330 мм

· Минимальный диаметр отверстия - 0,6 мм

· Минимальная ширина проводника - 0,15 мм

· Минимальный зазор - 0,15 мм

· Толщина фольги - 36 мкм

· Толщина платы - 0,4 - 1,6 мм

Альтернативой фотохимическому способу изготовления односторонних плат является фрезерование проводящего слоя в медной фольге на двухкоординатных фрезерных станках с ЧПУ. Этот метод наиболее эффективен при изготовлении прототипов плат, он позволяет разработчику получить опытный образец за 1,5 - 2 часа в условиях конструкторского бюро.

2.2. Двухсторонние печатные платы

Двухсторонние платы составляют в настоящее время значительную долю объема выпуска плат, например, в Великобритании до 47 %. Не претендуя на однозначность оценок, а опираясь лишь на собственную статистику последних трех лет, можно оценить долю двухсторонних плат в российском производстве в 65 - 75%. Столь значительное внимание разработчиков к этому виду плат объясняется своеобразным компромиссом между их относительно малой стоимостью и достаточно высокими возможностями. Технологический процесс изготовления двухсторонних плат, также как односторонних, является частью более общего процесса изготовления многослойных ПП. Однако для двухсторонних плат не требуется применять прессования слоев, значительно проще выполняется очистка отверстий после сверления. Вместе с тем, для большинства двухсторонних плат за рубежом проектные нормы "проводник / зазор" составляют 0,25 / 0,25 мм (40% от объема выпуска), 0,2 / 0,2 мм (18%) и 0,15 / 0,15 мм (18%). Это позволяет использовать такие платы для изготовления широкого круга современных изделий, они вполне пригодны как для монтажа в отверстия, так и для поверхностного монтажа. Нередко на проводники двухсторонних плат наносится золотое покрытие (фото слева), а для металлизации отверстий используется серебро (фото справа).

Двухсторонние платы_AuДвухсторонние платы_Silver

Типовые параметры двухсторонних плат:

· Максимальные размеры заготовки - 300x250 .500х500 мм

· Минимальный диаметр отверстия - 0.4 .0,6 мм

· Минимальная ширина проводника - 0,15 мм

· Минимальный зазор - 0,15 мм

· Толщина фольги - 18 36 мкм

· Толщина платы - 0,4 - 2,0 мм

Опираясь на собственный опыт изготовления прототипов отечественных двухсторонних плат, можно констатировать, что запросы отечественных разработчиков удовлетворяются пока диапазоном проектных норм 0,2 / 0,2 - 0,3 / 0,3 мм, норма 0,15 / 0,15 мм встречается не более, чем в 10% случаев. Отметим, что отечественные разработчики, точно также как их зарубежные коллеги, закладывают в технические задания на изготовление двухсторонних плат нанесение паяльной маски, маркировку, весьма часто - фрезерование плат по сложному контуру. Как правило, сборка таких плат предусматривает поверхностный монтаж компонентов.
