Цифровые устройства и микропроцессоры

Страница: 3/5

Из чего следует, что для получения на выходе счётчика импульса с частотой 32 кГц, счётчик должен состоять из 5-ти триггеров. А для получения, на выходе счётчика, импульса с частотой 4 кГц, счётчик должен состоять из 8-ми триггеров.

8. Частота следования импульсов на выходе второго триггера счётчика – 256 кГц. Сколько триггеров должен иметь счётчик, чтобы на его выходе получить импульс с частотой 32 кГц, 4 кГц

Т – триггеры, в отличие от D и JK – триггеров, выпускаются в интегральной форме не в виде отдельных микросхем, а виде двоичных счётчиков, например: К555ИЕ19 – два 4-х разрядных двоичных счётчика. Ёмкость счётчика 28=4*7. При этом 710=1112.

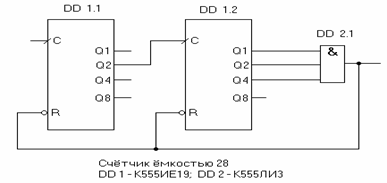

Ниже приведена схема счётчика:

9. Разработать логическую схему таймера с прямым отсчётом времени и выдачей звукового сигнала. Частота генератора – 1700 герц. Предусмотреть кнопки пуска, остановки и сброса.

Указание: для сравнения заданного времени, следует использовать микросхему сравнения (типа К531СП1)

Частота 1,7 кГц является не стандартной частотой (в большинстве случаев применяются генераторы с кварцевым резонатором частоты, например: 100 кГц, либо с синхронизацией от сети 50 Гц). Если таймер должен отсчитывать время в секундах (в задании это не оговорено), то входную последовательность импульсов необходимо разделить на 1700=17*10*10, что легко может быть реализовано с применением микросхем К555ИЕ19 и К555ИЕ20.

Микросхема К555СП1 позволяет сравнивать без приращения разрядности 4-х разрядные двоичные коды. Так как в задании не оговорен предел измерений таймера, то мы можем ограничиться пределом 16 секунд.

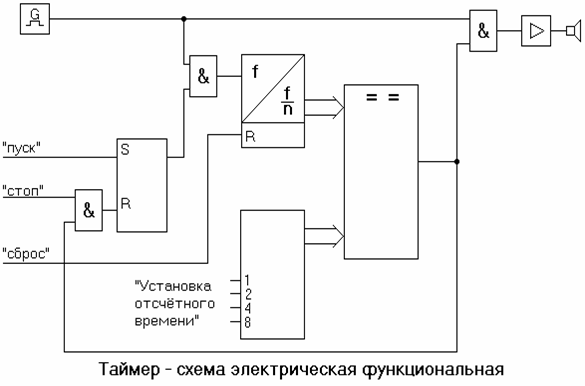

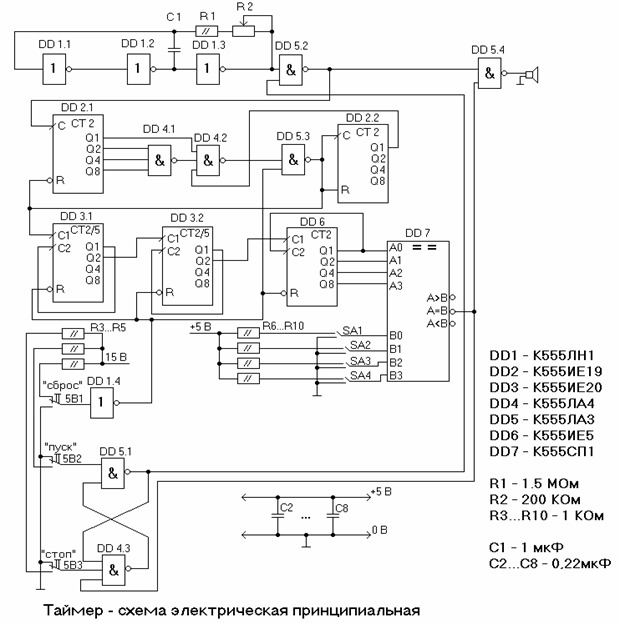

Функциональная и принципиальная схемы таймера представлены ниже:

10. Найти по справочнику микросхему К555ИР9. Нарисовать её условное изображение и выписать параметры (с учётом обозначения):

а) типоразмер и изображение корпуса; б) напряжение питания и выводы, на которые оно подаётся; в) напряжения логических нуля и единицы; г) ток потребления (потребляемая мощность); д)диапазон рабочих частот; е) интервал рабочих температур; ж)время задержки включения (выключения); з) коэффициент объединения по входу; и) коэффициент разветвления по входу.

Условное изображение ИМС К555ИР9:

Корпус 2103-16.2 (старое обозначение 238.16-1):

Ø шаг выводов 2,5 мм (изображение корпуса приведено на рисунке ниже);

Ø напряжение питания 5±5% В на 16 вывод, 0 В на 8 вывод;

Ø L – не более 0,4 В; Н – не менее 2,5 В, не более 5,5 В;

Ø ток потребления не более 3 мА;

Ø диапазон рабочих частот не более 25 МГц;

Ø интервал рабочих температур от 100С до 700С;

Ø время задержки включения/выключения 20 нс (Сн=15 пФ);

Ø коэффициент объединения по входу – 1;

Ø коэффициент разветвления по входу – 10.

11. Что означают сокращения: ТТЛ, ДТЛ, n-МОП? Указать их основные отличительные характеристики.

ТТЛ – транзисторно-транзисторная логика, ДТЛ – диодно-транзисторная логика, n-МОП – логика на униполярных транзисторах с n-каналом. Все эти сокращения обозначают тип схемотехники и конструкции цифровых микросхем.

В настоящее время ДТЛ не применяется, ТТЛ вытеснены совместимыми с ними по уровням питания и сигналов сериями ТТЛШ (ТТЛ с диодами и транзисторами Шоттки (К555, К1531 и т.д.)), а n-МОП логика вытеснена КМОП (К564, К1564, К1554).

Основными параметрами, которые позволяют производить сравнение базовых ЛЭ различных серий, являются:

Ä напряжение источника питания – определяется величиной напряжения и величиной его изменения. ТТЛ – рассчитаны на напряжение источника питания равное 5 В ± 5%. Большая часть микросхем на КНОП структурах устойчиво работает при напряжении питания от 3 до 15 В, некоторые – при напряжении 9 В ± 10%;

Ä уровень напряжения логического нуля и логической единицы – это уровни напряжения, при которых гарантируется устойчивое различение логических сигналов, как нуля, так и единицы. Различают пороговое напряжение логического нуля (U0пор) и логической единицы (U1пор). Напряжение низкого и высокого уровня на выходе микросхем ТТЛ U0пор<2,4 В; U1пор>0,4 В. Для микросхем на КНОП структурах U0пор<0,3*Uпит; U1пор>0,7*Uпит. В тоже время отклонение выходных напряжений от нулевого значения и напряжения питания, достигают всего нескольких милливольт;

Ä нагрузочная способность – характеризуется количеством элементов той же серии, которые можно подключить к выходу элемента без дополнительных устройств согласования и называется коэффициентом разветвления по выходу. Для большинства логических элементов серии ТТЛ составляет 10, а для серии КМОП – до 100;

Ä помехоустойчивость – характеризуется уровнем логического сигнала помехи, которая не вызывает изменения логических уровней сигнала на выходе элемента. Для элементов ТТЛ статическая помехоустойчивость составляет не менее 0,4 В, а для серии КНОП – не менее 30% напряжения питания;

Ä быстродействие – определяется скорость переключения логического элемента при поступлении на его вход прямоугольного управляющего сигнала требуемой величины. Предельная рабочая частота микросхем серии ТТЛ составляет 10 МГц, а микросхем на КНОП структурах – лишь 1 МГц. Быстродействие определяется так же, как и среднее время задержки распространения сигнала: , где и - времена задержки распространения сигнала при включении и выключении. Для микросхем ТТЛ составляет около 20 нс, а для микросхем на КНОП структурах – 200 нс;

Ä потребляемая микросхемой от источника питания мощность – зависит от режима работы (статистический и динамический). Статистическая средняя мощность потребления базовых элементов ТТЛ составляет несколько десятков милливатт, а у элементов на КНОП структурах она более чем в тысячу раз меньше. Следует учитывать, что в динамическом режиме, мощность, потребляемая логическими элементами, возрастает;

Ä надёжность – характеризуется интенсивностью частоты отказов. Средняя частота отказов микросхем со средним со средним уровнем интеграции составляет: 1/час.

Для согласования уровня сигналов ТТЛ и КНОП применяют специальные ИМС (например, К564ПУ4).
