Цифровые устройства и микропроцессоры

b) построить логическую схему устройства в базисе ИЛИ-НЕ;

Логическая схема данного устройства в базисе ИЛИ-НЕ:

c) провести анализ работы полученной схемы при х1=1, х2=0, х3=0.

Данное устройство состоит из элементов ИЛИ-НЕ, а на его входе присутствует лог «1» (х1=1), то на его выходе тоже будет лог «1», так как для данных логических элементов активным логическим сигналом является «1», следовательно, у(1,0,0) = 1.

5. Нарисовать символическое изображение и таблицу работы синхронного RS-триггера. В какое состояние перейдёт триггер, если на его входы последовательно подавать сигналы:

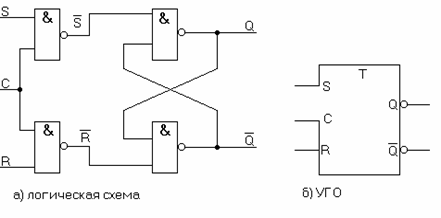

Символическое изображение RS-триггера с инверсными входами:

Таблица работы синхронного RS-триггера:

Как видно из таблицы № 2, состояние сигналов на входах S=R=C=1 недопустимо, что обозначено «*» (это является основным недостатком RS-триггеров).

6. Построить схему регистра D-триггеров для записи числа 1010, начиная с цифры младшего разряда. Составить таблицу состояний его триггеров, показывающую запись отдельных цифр

Для записи 4-х разрядного числа, начиная с цифры младшего разряда, целесообразно применить не отдельные D-триггеры (К555ТМ2, ТМ7, ТМ8, ТМ9), а сдвигающий регистр К555ИР11А (смотреть рисунок). Биты 4-х разрядного числа надо подавать на вход D и сдвигать импульсами с входа L.

7. Частота следования импульсов на выходе второго триггера счётчика – 256 кГц. Сколько триггеров должен иметь счётчик, чтобы на его выходе получить импульс с частотой 32 кГц, 4 кГц

Каждый триггер счётчика уменьшает частоту в два раза, следовательно, частота на входе счётчика – 210=1024 кГц.

Составим таблицу падения частоты на триггерах счётчика:

1	2	3	4	5
