Обеспечение качества электроэнергии в распределительных сетях, питающих сельскохозяйственных потребителей

Таблица 11. Загруженность ЛЭП по величине плотности тока

Из таблицы видно, что ЛЭП 3 и 4 сильно загружены по величине тока.

8.Влияние подключения батареи конденсаторов мощностью 900КВАр в узле 1143 на напряжения узлов сети.

Включение конденсаторной батареи в режиме зимнего максимума отклонения напряжений узлов сети отражено на рис.4. Подключение батареи отражается путем изменения реактивной мощности узла с 100кВАр на -800кВАр.Подключение батареи привело к значительному повышению уровней напряжений в узлах сети 10кВ и 0.4КВ. и превышению в узле 143 допустимой величины (кривая кондес.1). Для уменьшения отклонений напряжения уменьшена добавка напряжения напряжения на трансформаторе 7 ( узлы 1143-143) с 10% до 7.5%. Напряжения в узлах стали в допустимых пределах кривая конд.2). Приведенные кривые показывают:

· подключение конденсаторов приводит к повышению напряжения в сети и может использоваться для поддержания напряжения в удаленных узлах,

· переключение обмоток трансформатора можно заменить подключением конденсаторной батареи.

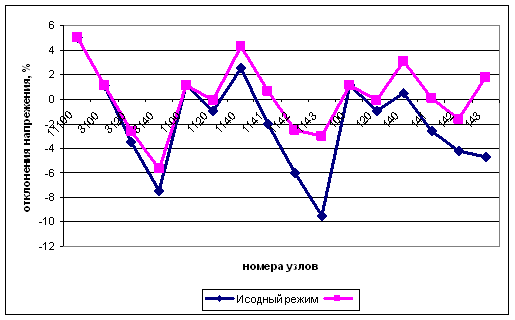

Рис.4. Изменеие напряжений узлов при подключении конденсаторной батареи к узлу 1142.

Выводы по работе.

1. Требующиеся уровни отклонений напряжения на зажимов приемников можно обеспечить за счет сезонного изменения отпаек на 3-ех трансформаторах.

2. РПН необходим на трансформаторе центра питания (узлы 11100-3100)

3. Подключение батареи конденсаторов можно использовать для полвышения напряжения отдаленного узла ( узел 143)

Литература к курсовому проекту :

1.Методичесмкие указания по контролю и анализу качества электрической энергии в системах электроснабжения общего назначения.

Часть 1. Контроль качества электрической энергии

Москва Министерство энергетики Российской федерации

2000г. 29с. С.14-18. Приложение А

2. Электротехнический справочник в 3т

Том 2 1981- 640с., с. 91-100

Том 3 кн.2 1988 - 880с, с.302-314, .757-776

3. Электроэнергетические системы в примерах и иллюстрациях. М., Энергоатомиздат, 1983 - 500 с. с29-82

4. Справочник по проектированию электрических сетей и электрооборудования. Энергоатомиздат.1991.,464с. с. 35-45, 169-179

5. И.В. Наумов, М.Р. Василевич, Г.В. Лукин. Электроснабжение сельскохозяйственного населенного пункта. Учебное пособие. Иркутск, ИСХИ, 1999-61с.

6. М.Б. Петрова, В.Н.Санько. Управление качеством сельского электроснабжения. Вологда «ИПЦ Легия», 1999- 184с.

7. М.С. Левин и др. Качество электрической энергии в сетях сельских районов. Под ред. И.А.Будско. М., Энергия, 1975- 224 с.

8. В.Н.Курапин Управление регулированием напряжения в электрических сетях. Механизация и электрификация сельского хозяйства. 2001 г. №10.

9. В.С. Зарицкий и др. Методы и средства повышения надежности электроснабжения , улучшения качества электрической энергии и снижение потерь ее в электрических сетях сельских районов. ЛСХИ 1987- 70с.
