Студентам > Курсовые > Обеспечение качества электроэнергии в распределительных сетях, питающих сельскохозяйственных потребителей

Обеспечение качества электроэнергии в распределительных сетях, питающих сельскохозяйственных потребителей

Страница: 4/5

Таблица 9. Добавки напряжения на трансформаторах.

Величины отклонений напряжения узлов сети приведены в табл. 10

Напряжения в узлах сети 10 и 35кВ не превышают величины +10%

Отклонения напряжения в узлах сети 0.4кВ не выходят за пределы ±5%

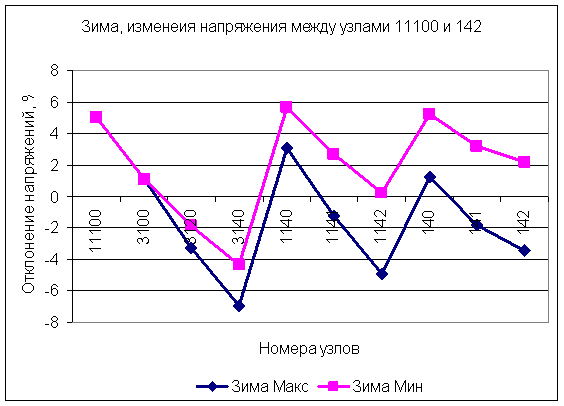

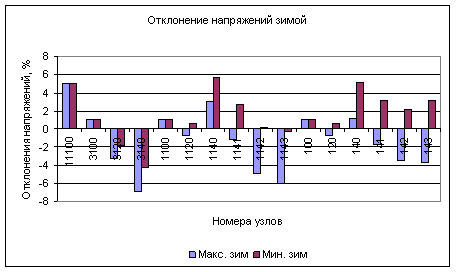

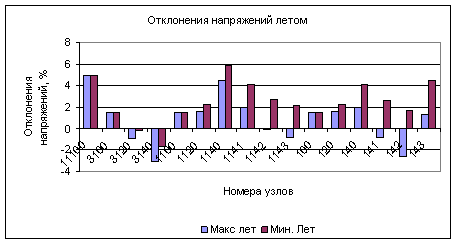

Для наглядного отражения режима напряжений всех узлов сети зимой используется график рис 2. Из графика видно изменение напряжения узлов

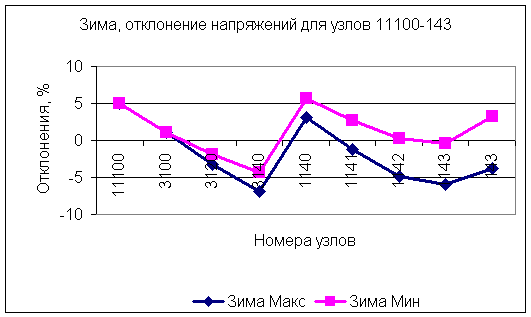

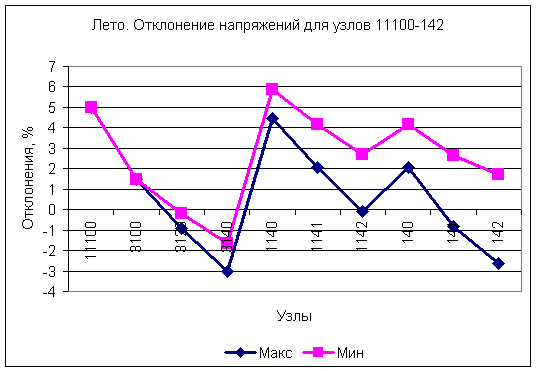

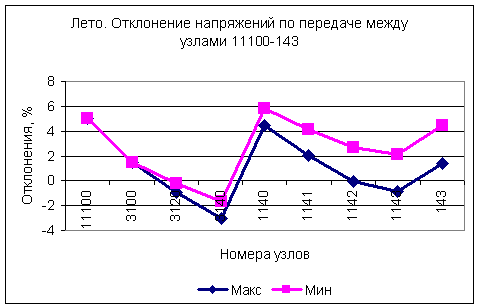

Для наглядного отображения изменения напряжения узлов сети по мере их удаления от центра питания используется график отклонений напряжений, показанный на рис.3 вдоль ЛЭП до самого удаленного узла. На рис. 3 видны значительные потери напряжения в ЛЭП и влияние добавок напряжения на трансформаторах на величины отклонений напряжения

Таблица 10. Напряжения в узлах сети для зимы и лета

Отклонения напряжения от номинального



Узлы

Зима



Лето



Макс. зим

Мин. зим

Макс лет

Мин. Лет

11100

5

5

5

5

3100

1,1

1,1

1,5

1,5

3120

-3,24425

-1,87444

-0,91409

-0,1875

3140

-6,91453

-4,32482

-3,04104

-1,64829

1100

1,1

1,1

1,5

1,5

1120

-0,74425

0,62556

1,58591

2,312504

1140

3,085472

5,67518

4,45896

5,851706

1141

-1,25878

2,70074

2,04488

4,16421

1142

-4,92906

0,25035

-0,08207

2,703412

1143

-6,00

-0,36

-0,89

2,14

100

1,1

1,1

1,5

1,5

120

-0,74425

0,62556

1,58591

2,312504

140

1,241221

5,20074

2,04488

4,16421

141

-1,79131

3,19638

-0,83853

2,662453

142

-3,47335

2,19476

-2,64312

1,72705

143

-3,74

3,21

1,36

4,49

Рис.7

7. Анализ загруженности ЛЭП по величинам плотности тока.

По мере роста плотности тока увеличиваются потери активной мощности в ЛЭП. Экономически оправданной плотностью тока для сельских ЛЭП лежат в пределах 1.1-1.3 А/мм2. Линия считается мало загруженной если плотность тока менее 0.6 А/мм2 , считается нормально загруженной если плотности тока лежат в пределах 0.6-1.4 А/мм2, сильно загруженной , если плотности тока составляют 1.4-2 А/ мм2, и если плотности тока превышают величину 2А/мм2. Применительно к таким ЛЭП необходимо рассмотреть вопрос об увеличения сечения проводов ЛЭП.
