Студентам > Курсовые > Обеспечение качества электроэнергии в распределительных сетях, питающих сельскохозяйственных потребителей

Обеспечение качества электроэнергии в распределительных сетях, питающих сельскохозяйственных потребителей

Страница: 1/5

1. Цель работы

  1. Освоение методов расчета режимов распределительной сети.
  2. . Освоение методов обеспечения качества электрической связанного с отклонениями напряжения энергии в распределительных сетях.
  3. Освоение методов анализа режима сети.

2. Содержание работы

1.Нарисовать расчетную схему сети с отражением на ней режима зимнего максимума нагрузки в соответствии с рассчитываемым вариантом.

2.Найти каталожные данные ЛЭП и трансформаторов используемых в схеме.

3. Рассчитать электрических параметры ЛЭП и трансформаторов по каталожным данным

4. Освоить образец программы расчета режима сети (задание схемы сети, режимов узлов сети, отпаек трансформаторов, организация расчетов, отражение режима сети через таблицы и графики).

5.Внести изменения в программу связанные с изменением состава сети и мощностей нагрузок, в том числе связанные с изменением мощностей ЛЭП и отклонений напряжений узлов.

6. Выбрать номера отпаек на трансформаторах для обеспечения допустимого уровня напряжений в узлах сети. Обосновать необходимость использования РПН в узлах сети 35 и 10кВ или изменения сечений ЛЭП.

8. Составить сводные таблицы, отражающие

  • добавки напряжений за счет трансформаторов,
  • величины напряжений в узлах сети для 4 расчетных режимов.

9. Построить график для уровней напряжений всех узлов сети для лета и зимы с учетом изменений в составе сети (2 графика)

10. Построить графики изменения уровней напряжения от узла питания ( узел 11100) до наиболее удаленных узлов ( узлы 142 и 143)для зимы и лета( 4 графика)

9. Составить сводные таблицы, отражающие режим сети по мощности для 4 режимов.На основании таблицы оценить величину потерь в сети (% от мощности нагрузки)

10. Провести анализ степени загруженности ЛЭП по плотности тока.

11. Провести расчет и анализ режима зимнего максимума при подключении к наиболее удаленному узлу 10кВ (узел 1143) конденсаторной батареи мощностью 900кВАр

2. Исходные данные

В качестве исходных данных используются:

  1. Схема исходной сети в виде файла WORD.
  2. Мощности нагрузок узлов сети,
  3. Провода, длины и напряжения ЛЭП,
  4. Типы трансформаторов,
  5. Образец расчета режим сети в табличном редакторе EXCEL,
  6. Варианты расширения состава сети и нагрузки дополнительных узлов.
  • Исходные данные сети, программа расчета и варианты изменения сети приведены в файла «Расчет 3-97. xls

При выполнении курсовой работы схема дополняется:

  • узлом 1143 с напряжением 10кВ
  • узлом143 напряжением 0.4 кВ,
  • ЛЭП 10кВ межу узлами 1142 и 1143с проводами АС35,
  • трансформатором ТМ-63/10 между узлами 1143 и 143.
  • нагрузками узлов 1143 и 143

Варианты отличаются длинами ЛЭП 10кВ между узлами 1142-1143 и нагрузками узла 1143.

.

2.1. Схема сети

Рассматривается схема сети приведенная на рис. 1. На схеме отражаются параметры элементов сети и величины нагрузок для режима зимнего максимума.

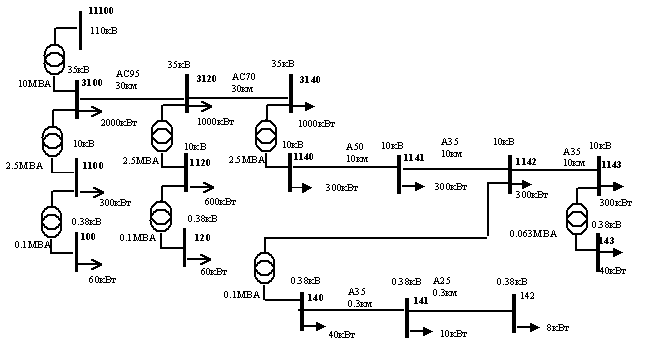

Рис.1. Расчетная схема сети

2.2. Расчетные режимы нагрузок узлов.

При оценке обеспечения качества напряжения в узлах сети проводится расчеты режимов напряжений двух периодов года: зимы и лета. При этом в каждом периоде рассчитывается режим максимальной и минимальной нагрузок. Во всех режимах напряжение на зажимах нагрузок не должно отклоняться от номинального более чем на ±5%. В сельских сетях широко используются трансформаторы с ПБВ (переключение отпаек в невозбужденном состоянии). С целью обеспечения качества напряжения обыкновенно используется переключение отпаек на трансформаторах 2 раза в году, в соответствии с изменением нагрузок узлов летом и зимой. Величины нагрузок узлов сети приведены в табл.1

Таблица 1. Нагрузки узлов сети



1. Узлы и их нагрузки





Номинальное напряжение

Зимняя нагрузка

Летнняя нагрузка



Максимальная

Минимальная

Максимальная

Минимальная



Узлы

P

Q

P

Q

P

Q

P

Q



кВ

кВт

кВар

кВт

кВар

кВт

кВар

кВт

кВар

1

100

0,38

60

40

30

20

20

10

15

10

2

120

0,38

60

40

30

20

20

10

15

10

3

140

0,38

40

40

30

20

10

3

5

2

4

141

0,38

10

6

8

3

10

3

5

2

5

142

0,38

8

6

5

3

10

3

5

2

6

1100

10

300

100

200

100

150

100

100

80

7

1120

10

600

200

400

200

300

100

100

80

8

1140

10

300

100

200

80

150

100

100

80

9

1141

10

300

100

200

80

150

100

100

80

10

1142

10

300

100

200

80

150

100

100

80

11

3100

35

2000

500

1000

400

1000

600

500

400

12

3120

35

1000

300

800

200

500

200

300

200

13

3140

35

1000

500

800

300

500

400

300

300

14

11100

110

15

143

0,38

40

40

30

20

10

3

5

2

16

1143

370

100

250

80

80

150

100

100

80
