Студентам > Курсовые > Широкополосный усилитель

Широкополосный усилитель

Страница: 5/7



0.841



0.707



40.76МГц



0.8МГц

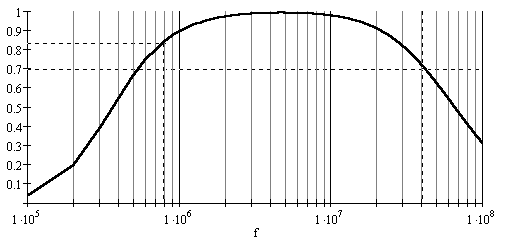

Рисунок 7.1 Нормированная АЧХ усилителя

8 Заключение



В результате выполненного курсового проекта получена схема электрическая принципиальная широкополосного усилителя. Известны топология элементов и их номиналы. Поставленная задача решена в полном объеме.



Рассчитанный усилитель имеет следующие технические характеристики:

1 Рабочая полоса частот: 0.8-35.4 МГц

2 Линейные искажения

-в области нижних частот не более 3 дБ

-в области верхних частот не более 1,5 дБ

3 Коэффициент усиления 37.742дБ

4 Амплитуда выходного напряжения Uвых=8В

5 Напряжение питания Eп=12В

6 Диапазон рабочих температур: от +10 до +40 градусов Цельсия





Список использованных источников



1 Красько А.С. Проектирование аналоговых электронных устройств - Томск: ТУСУР, 2000.-29с.

2  Мамонкин И.Г. Усилительные устройства. Учебное пособие для вузов - М.: Связь. 1977 г.

3 Полупроводниковые приборы. Транзисторы средней и большой мощности. Справочник / А.А. Зайцев, А.И. Миркин; Под ред. А.В. Голомедова. – М.: Радио и связь,1989 – 640 с.

4 Расчет корректирующих цепей широкополосных усилительных каскадов на биполярных транзисторах./ Титов А.А –http://www.referat.ru/referats/015-0030.zip

5 Болтовский Ю.Г. Расчёт цепей термостабилизации электрического режима транзисторов. Методические указания. – Томск: ТИАСУР, 1981 г.

6 Широкополосные радиопередающие устройства / Под ред. О.В. Алексеева. - М.: Связь. 1978.

7 ГОСТ 2.755 – 74 и др. ЕСКД. Обозначения условные и графические в схемах.

8 Титов А.А. Расчет широкополосных усилителей на биполярных транзисторах/ Учебное пособие ,Томск: ТУСУР, 2002.











РТФ КП 468714.001 ПЭЗ































Усилитель широкополосный

Лит.

Масса

Масштаб

Изм

Лист

№ докум.

Подп.

Дата











Разраб.

Сизиков





Проверил

Титов А.А.





Т. контроль







Лист 47

Листов 48

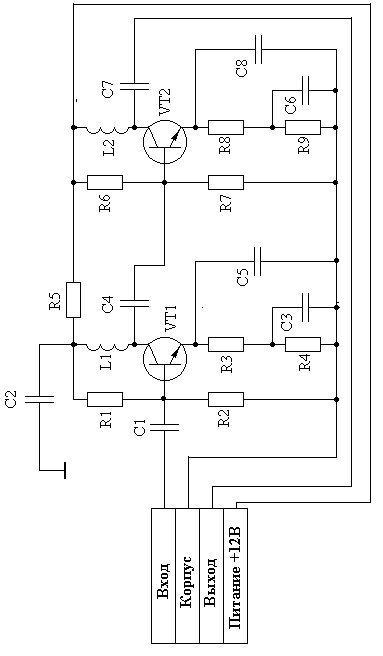

Схема электрическая принципиальная

ТУСУР, РТФ,

гр. 180

Н. контроль







Утв.
