Широкополосный усилитель

Страница: 3/7

- статический коэффициент передачи тока в схеме с ОЭ (*).



Ёмкость эмиттера рассчитывается по формуле

                                                                 (4.20)

где fт – граничная частота коэффициента усиления тока базы (*).



Крутизна внутреннего источника рассчитывается по формуле

                                                                                        (4.21)

где - статический коэффициент передачи тока в схеме с ОБ.



                                                                                    (4.22)



Проводимости gБК и gi оказываются много меньше проводимости нагрузки усилительных каскадов, в расчётах они обычно не учитываются.



Подставляя численные значения, по формулам (4.16) ¸ (4.22) проводим расчёт элементов схемы.

По формулам (4.17а) и (4.17б) пересчитаем ёмкость коллектора для напряжения, при котором измерена постоянная времени цепи обратной связи, а также для напряжения, равного напряжению в рабочей точке:



По формуле (4.16) производим расчет проводимости базы:



По формуле (4.18) производим расчет сопротивления эмиттерного перехода:



Проводимость база-эмиттер вычисляем согласно формуле (4.19):





По формуле (4.20) рассчитываем ёмкость эмиттера:



Крутизну внутреннего источника вычисляем по формулам (4.21) и (4.22):





4.3.2 Расчет высокочастотной однонаправленной модели



Однонаправленная модель справедлива в области частот более , где = ( - граничная частота коэффициента передачи тока,  - статический коэффициент передачи тока в схеме с общим эмиттером) [4].

Однонаправленная модель транзистора представлена на рисунке 4.6.

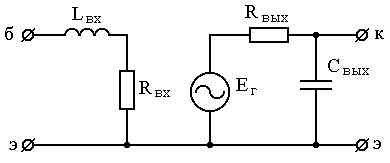

Рисунок 4.6 – Однонаправленная модель транзистора





Элементы схемы замещения, приведенной на рисунке 4.6, могут быть рассчитаны по следующим эмпирическим формулам [4].

Входное сопротивление:

                                                                                        (4.24)

где - сопротивление базы в схеме Джиаколетто (см. рисунок.4.5).



Выходное сопротивление:

                                                                            (4.25)

где UКЭМАХ – предельное значение напряжения коллектор-эмиттер (*);

       IКМАХ – предельное значение постоянного тока коллектора (*).



Подставляя в выражение (4.25) числовые значения, получаем:



Выходная ёмкость:

                                                                                      (4.26)

где СК – ёмкость коллектора, рассчитанная в соответствии с формулой

 (4.17,б)





4.4 Расчет цепей термостабилизации



Существует несколько видов схем термостабилизации [5,6]. Использование этих схем зависит от мощности каскада и требований к термостабильности. В данной работе рассмотрены следующие три схемы термостабилизации: эмиттерная, пассивная коллекторная, активная коллекторная. Необходимо сравнить эффективность использования данных схем.



4.4.1 Эмиттерная термостабилизация



Рассмотрим эмиттерную термостабилизацию, схема которой приведена на рисунке 4.7. Метод расчёта и анализа эмиттерной термостабилизации подробно описан в [5,6].

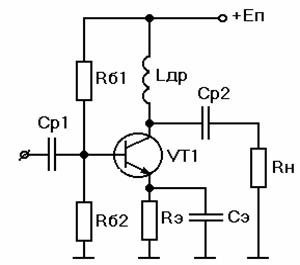

Рисунок 4.7 – Схема эмиттерной термостабилизации



Расчет номиналов элементов осуществляется по известной методике, исходя из заданной рабочей точки.

Рабочая точка достаточно жестко стабилизирована, если

                                                                               (4.27)



Номинал резистора RЭ находится по закону Ома:

                                                                               (4.28)

Емкость СЭ позволяет всему сигналу от генератора выделяться на транзисторе. Номинал рассчитывается по формуле:

.                                                                                   (4.29)

Напряжение источника питания будет составлять сумму падений напряжений на транзисторе и резисторе в цепи эмиттера:



                                                                          (4.30)



Базовый ток в   раз меньше тока коллектора:

                                                                                        (4.31)

Выбор тока делителя осуществляется следующим образом:

                                                                             (4.32)

Расчет номиналов резисторов базового делителя производим по формулам:

                                                                     (4.33)

                                                                               (4.34)

Принимая  и , согласно выражениям (4.27) – (4.34) производим численный расчет:



Также проведем расчет мощности, рассеиваемой на резисторе RЭ.



4.4.2 Пассивная коллекторная термостабилизация



Этот вид термостабилизации [5,6]  применяется в маломощных каскадах и менее эффективен, чем две другие, потому что напряжение отрицательной обратной связи, регулирующее ток через транзистор подаётся на базу.

Схема каскада с использованием пассивной коллекторной термостабилизации представлена на рисунке 4.8:

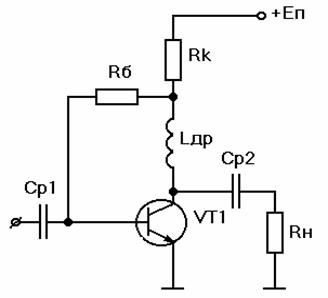

Рисунок 4.8 – Схема пассивной коллекторной термостабилизации



Расчет начинают с того, что выбирается напряжение на резисторе Rk:



                                                                            (4.35)



Номинал резистора RК находится по закону Ома:

                                                                                 (4.36)

Напряжение источника питания будет составлять сумму падений напряжений на транзисторе и резисторе Rk:



                                                                        (4.37)

Базовый ток в   раз меньше тока коллектора:

                                                                                        (4.38)

Расчет номинала резистора Rб производится по формуле:

                                                                               (4.39)

Принимая , согласно выражениям (4.35) – (4.39) производим численный расчет:



Рассеиваемая на резисторе Rk мощность при такой термостабилизации находится по формуле:

                                                                     (4.40)



4.4.3 Активная коллекторная термостабилизация



В активной коллекторной термостабилизации используется дополнительный транзистор, который управляет работой основного транзистора. Эта схема применяется в мощных каскадах, где требуется высокий КПД [5,6].



Схема каскада с использованием активной коллекторной термостабилизации представлена на рисунке 4.9.

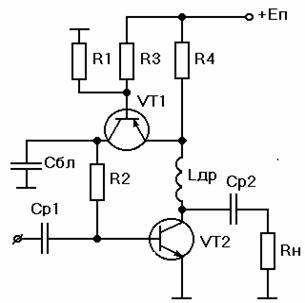

Рисунок 4.9 – Схема активной коллекторной термостабилизации



В качестве управляемого активного сопротивления выбран маломощный транзистор КТ361А (на рисунке 4.9 – VT1). Основные технические параметры данного транзистора приведены ниже [4].



Электрические параметры:

-статический коэффициент передачи тока в схеме с ОЭ ;

-емкость коллекторного перехода при  В пФ.



Предельные эксплуатационные данные:
