Широкополосный усилитель

Поскольку для сигнала дроссель является холостым ходом, то в данном случае сопротивление нагрузки по переменному току будет равно сопротивлению нагрузки:

Расчет рабочей точки производится по тем же выражениям, что и для предыдущего каскада.

По формуле (4.2) рассчитаем выходной ток:

Тогда согласно выражениям (4.3) и (4.4) рабочая точка будет иметь следующие координаты:

Так как дроссель по постоянному току является короткозамкнутым проводником, то напряжение питания будет равным падению напряжения на транзисторе:

Таким образом получаем все необходимые данные для построения нагрузочной прямой по постоянному току.

Для построения нагрузочной прямой по переменному току примем приращение коллекторного тока равным току в рабочей точке:

Тогда согласно выражению (4.7) соответствующее приращение напряжения будет равно:

Нагрузочные прямые по постоянному и переменному токам представлены на рисунке 4.4.

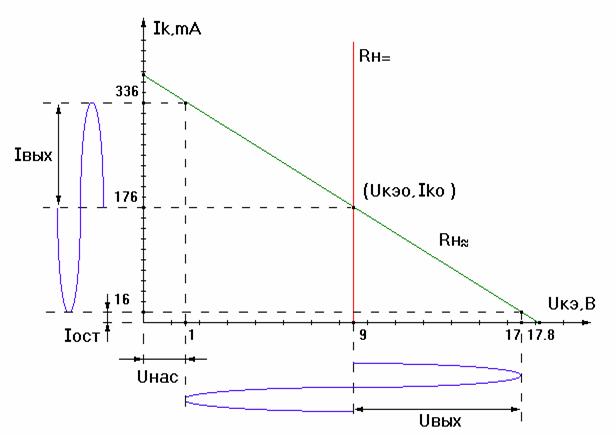

Рисунок 4.4- Нагрузочные прямые для дроссельного каскада

Мощности, рассеиваемая на транзисторе, потребляемая каскадом и выходная, аналогично определяются по выражениям (4.8), (4.9) и (4.10):

Видно, что мощность рассеивания равна потребляемой.

По формуле (4.11) рассчитаем КПД дроссельного каскада:

Проведем сравнительный анализ двух схем. Энергетические характеристики резистивного и дроссельного каскадов представлены в таблице 4.1.

Таблица 4.1 – Энергетические характеристики резистивного и дроссельного каскадов

Сравнивая энергетические характеристики двух каскадов, можно сделать вывод, что лучше взять дроссельный каскад, так как он имеет наименьшее потребление, напряжение питания и ток, а также более высокий КПД.

4.2 Выбор транзистора выходного каскада

Выбор транзистора осуществляется по следующим предельным параметрам:

предельный допустимый ток коллектора

;                                                                                (4.12)

предельное допустимое напряжение коллектор-эмиттер

                                                                       (4.13)

предельная мощность, рассеиваемая на коллекторе

;                                                                              (4.14)

граничная частота усиления транзистора по току в схеме с ОЭ

.                                                                                (4.15)

Требованиям (4.12), (4.13), (4.14) и (4.15) удовлетворяет транзистор КТ911А [3]. Основные технические характеристики этого транзистора  приведены ниже.

Электрические параметры:

-граничная частота коэффициента передачи тока в схеме с ОЭ МГц;

-статический коэффициент передачи тока в схеме с ОЭ ;

-постоянная времени цепи ОС при UКБ=10В, IЭ=30мА tОС=25пс

-емкость коллекторного перехода при В  пФ.

Предельные эксплуатационные данные:

-постоянное напряжение коллектор-эмиттер В;

-постоянный ток коллектора мА;

-постоянная рассеиваемая мощность коллектора Вт;

-температура перехода .

4.3 Расчет эквивалентных схем транзистора

4.3.1 Расчет схемы Джиаколетто

Соотношения для расчёта усилительных каскадов основаны на использовании эквивалентной схемы транзистора, предложенной Джиаколетто, справедливой для области относительно низких частот [4].

Эквивалентная схема Джиаколетто представлена на рисунке 4.5.

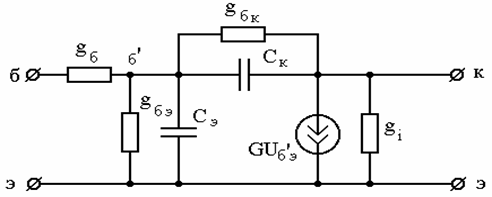

Рисунок 4.5- Эквивалентная схема Джиаколетто

Зная паспортные данные транзистора, можно рассчитать элементы схемы, представленной на рисунке 4.5,  согласно следующим формулам [4]:

Проводимость базы вычисляем по формуле

                                                                                    (4.16)

где Ск - ёмкость коллекторного перехода;

- постоянная времени цепи обратной связи. (паспортные данные, в

дальнейшем - *)

В справочной литературе значения  и  часто приводятся измеренными при различных значениях напряжения коллектор-эмиттер . Поэтому при расчетах  значение  следует пересчитать по формуле

                                                        (4.17,а)

где       - напряжение , при котором производилось измерение ;

 - напряжение , при котором производилось измерение .

Также следует пересчитать ёмкость коллекторного перехода для напряжения коллектор-эмиттер, равному напряжению в рабочей точке:

                                                 (4.17,б)

Сопротивление эмиттерного перехода рассчитывается по формуле

                                                       (4.18)

где Iко - ток в рабочей точке в миллиамперах;

а=3 – для планарных кремниевых транзисторов,

а=4 – для остальных транзисторов.

Проводимость перехода база-эмиттер рассчитывается по формуле

                                                                               (4.19)

где - сопротивление эмиттерного перехода;
