Передающий модуль бортового ретранслятора станции активных помех

2. Диапазон частот: 1.3 ГГц ± 80 МГц. Это означает, что несущая частота меняется в диапазоне .

3. Характеристика сигнала излучения: имитационная импульсная помеха , . Ширина спектра такого сигнала, как уже было сказано .

Станции активных помех

Генерацию и излучение помехового сигнала осуществляют специализированные РЭС ИП или станции активных помех. По принципу формирования несущей частоты помехового сигнала все станции активных помех делятся на САП ретрансляционного типа и САП генераторного типа.

В нашем случае мы имеем дело со станцией малой мощности ретрансляторного типа. Станция импульсных ответных помех (для ИП обзорных РЛС):

Имитационная импульсная помеха (ИИП) представляет собой радиоимпульс, излучаемый с некоторой задержкой относительно принятого полезного сигнала. Такая помеха создает на выходе приемника РЛС сигнал ложной цели (наряду с истинным). Возможны два варианта помехи: 1) с запаздыванием ложных целей; 2) с упреждением ложных целей, когда задержка меняется с определенной скоростью, имитирующей реально движущуюся цель ().

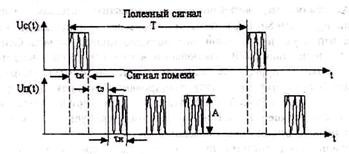

Рисунок 5 Помеховый сигнал

Функциональная схема такой станции активных помех может быть представлена в виде Рисунок 6.

Рисунок 6 Функциональная схема САП

Антенны (приемная и передающая) – (А1, А2) принимают и излучают электромагнитные волны, чаще всего с круговой поляризацией. Тип антенны определяется рабочим диапазоном частот, подавляемых РЭС. У нас антенна задана в виде ФАР, в качестве которой разумно выбрать волноводно-щелевую решетку (ВЩР). ВЩР достаточно легко встраивается в фюзеляж самолета, на борту которого предполагается установить передатчик помех (ПП). Входное сопротивление ВЩР определяется по формуле [5]:

, (1)

где , – внутренние размеры волновода, - длина волны. Для заданного диапазона частот , . Размеры волновода выбираем из условия:

, .

Пусть , , тогда из выражения (1) следует что . Однако, разработчики антенн согласовывают входное сопротивление своего изделия с . В качестве примера ВЩР можно привести Рисунок 7.

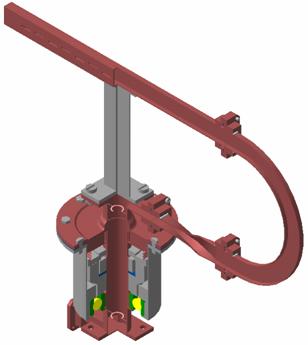

Рисунок 7 ВЩР с механическим сканированием

Разведывательный приемник (РП) служит для усиления принимаемых сигналов. В зависимости от назначения станции помех он выполняется либо по схеме прямого усиления, либо по супергетеродинной схеме. Наиболее важными характеристиками РП являются: полный рабочий диапазон частот, время перестройки (пропускная способность), чувствительность, точность определения параметров принимаемых сигналов, разрешающая способность, способ поиска разведывательного сигнала по частоте и вероятность его обнаружения.

Усилитель мощности (УМ) обеспечивает заданную мощность помехового сигнала и амплитудную модуляцию его по заданному закону. В нашем случае прямоугольные импульсы.

Модулятор позволяет формировать низкочастотные модулирующие колебания заданной формы, величины и параметров. У нас он представляет собой импульсный усилитель сигнала, подаваемый вход с выхода РП.

Преобразователь частоты (ПЧ). В преобразователь частоты входит смеситель, на который подается входной сигнал и сигнал с диапазонного передатчика. Диапазонные передатчики (ДП) классифицируются по величине перекрываемого диапазона [2]:

1) узкодиапазонные - ;

2) широкополосные - ;

по способу перекрытия диапазона ДП бывают:

а) с плавной перестройкой;

б) с дискретной перестройкой;

в) с сеткой фиксированных частот (применяемых в широкодиапазонных передатчиках).

В широкодиапазонных передатчиках перестройка осуществляется либо с помощью комбинации дискретной (по поддиапазонам) и плавной (внутри каждого поддиапазона) перестройки, либо с помощью синтезаторов частот-возбудителей, формирующих сетку высокостабильных фиксированных частот.

Синтезаторы частот выполняют по сложной многокаскадной схеме, структура которой определяется принципом действия синтезатора. В настоящее время практическое применение находят два вида синтезаторов.

1. Синтезаторы частот прямого когерентного синтеза выполняют по схеме, использующей один высокостабильный опорный генератор и серию когерентных преобразователей колебаний с частотами, кратными частоте опорного генератора. Сущность выполняемых преобразований сводится к алгебраическим операциям сложения, вычитания, умножения, деления когерентных колебаний. При этом формируется сетка частот вида: , , , , где , — любые целые числа.

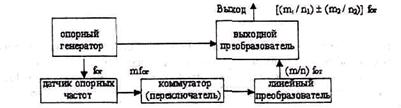

Обобщенная функциональная схема синтезатора показана на Рисунок 8.

Рисунок 8

2. Синтезаторы частот косвенного некогерентного синтеза выполняются по схеме синхронизации колебаний автономного перестраиваемого генератора, работающего на заданной фиксированной частоте, с заданной выходной мощностью, колебаниями высокостабильного опорного генератора с помощью системы ФАПЧ (Рисунок 9). Таким образом, перестройка частоты осуществляется путем выбора соответствующих значений , : , где — коэффициент умножения частоты опорного генератора; — коэффициент деления делителя частоты.
