Передающий модуль бортового ретранслятора станции активных помех

Содержание

Введение. 3

СОВРЕМЕННАЯ КОНЦЕПЦИЯ ИНФОРМАЦИОННОГО ПОДАВЛЕНИЯ 3

Анализ технического задания 5

Задание. 5

Полезные сигналы . 5

Помеховые сигналы – активные помехи 5

Станции активных помех 6

Электрический расчет ПП 10

Расчет выходного усилителя мощности 10

Выбор типа транзистора. 10

Расчет электронного режима транзистора 2Т919А 11

Расчет ВЧ-цепи выходного усилителя мощности. 14

Расчет цепи питания. 17

Расчет промежуточного каскада усиления мощности 19

Выбор типа транзистора. 19

Расчет электронного режима транзистора 2Т919В 19

Расчет ВЧ-цепи промежуточного усилителя мощности. 22

Расчет цепи питания. 24

Ключ модулятор. 25

Схема преобразователя частоты . 25

Схема задержки 26

Разработка конструкции передатчика 26

Пленочные элементы . 27

Толстопленочные индуктивности. 27

Толстопленочные емкости. 28

Контактные площадки на МСБ 29

Разработка топологии МСБ. 30

Компоновка корпуса 30

Описание устройства 31

Список литературы . 31

Введение

В связи с широким внедрением радиоэлектроники в оборону и экономику неотъемлемой частью экономической и политической конкуренции различных государств является радиоэлектронная борьба (РЭБ), под которой понимают искажение или полное устранение информации, получаемой конкурентом с помощью различных информационных радиоэлектронных систем (РЭС), т. е. информационное подавление (ИП) РЭС. В настоящее время наиболее эффективно ИП РЭС осуществляется путем воздействия на приемник подавляемой РЭС специальных «ложных» радиосигналов – активных помех, источником которых является специально разрабатываемые радиоэлектронные системы информационного подавления (РЭС ИП) – станции активных помех (САП) и передатчики помех (ПП).

СОВРЕМЕННАЯ КОНЦЕПЦИЯ ИНФОРМАЦИОННОГО ПОДАВЛЕНИЯ

Основной задачей РЭБ является информационное подавление информационных радиоэлектронных систем, под которым понимают уменьшение "качества" передаваемой информации в условиях воздействия активных помех.

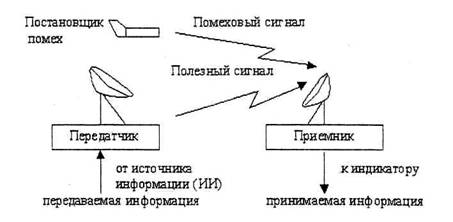

Обобщенная функциональная схема РЭС показана на Рисунок 1. При воздействии сигнала помехи принимаемая информация может искажаться, "качество" передаваемой информации падает.

Рисунок 1

Для оценки "качества" передаваемой информации используется один из параметров РЭС — так называемый информационный показатель качества ИПК. Основными объектами ИП являются:

РЭС системы ПВО: обзорные РЛС и РЛС автоматического сопровождения по направлению (АСН) — "угловые координаторы", командные радиолинии управления (КРУ), а также связные радиостанции.

Рисунок 2 А50

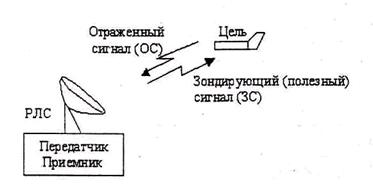

Для обзорной РЛС информационным показателем "качества" является вероятность правильного обнаружения цели () при заданной вероятности ложной тревоги (). Функциональная схема РЛС показана на Рисунок 3. Большинство обзорных РЛС работают с импульсным зондирующим сигналом (ЗС), при этом принимаемая информация заключается в обнаружении отраженного сигнала и измерении времени его задержки и, следовательно, дальности цели - , где — дальность до цели, — скорость распространения электромагнитной волны.

Рисунок 3

При отсутствии шума вероятность обнаружения , так как при приеме отраженного сигнала (ОС) на выходе детектора приемника появляется постоянное напряжение . При наличии шума появляется вероятность ложной тревоги , когда при отсутствии ОС, и вероятность пропуска цели, когда при наличии ОС.

Анализ технического задания

Задание

В данном проекте требуется разработать передающий модуль бортового ретранслятора САП.

Исходные данные:

1. Назначение передатчика: информационное подавление РЛС обнаружения и сопровождения цели;

2. Мощность: 2 Вт (средняя в полосе частот РЛС);

3. Диапазон частот: 1.3 ГГц ± 80 МГц;

4. Характеристика сигнала излучения: имитационная импульсная помеха , ;

5. Место установки: борт самолета;

6. Антенна ФАР из элементов;

7. , .

Полезные сигналы

Простые импульсные сигналы, где - длительность импульса; - период повторения; - амплитуда, частота и фаза «заполнения» (несущей) соответственно [2].

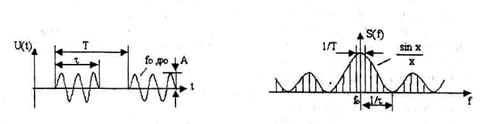

Рисунок 4 Полезный сигнал

Такие сигналы обладают очень широким и сложным спектром, что позволяет при использовании определенного метода обработки сигнала (например, оптимальной фильтрации) существенно повысить ИПК РЛС.

Помеховые сигналы – активные помехи

По характеру воздействия на подавляемую РЭС активные помехи классифицируются на маскирующие и имитационные помехи. По соотношению ширины спектра помехи и полосы пропускания приемника подавляемой РЭС активные помехи делятся на прицельные, когда и заградительные, когда . Исходя из задания, нам необходимо спроектировать САП с помеховым сигналом в виде имитационно-прицельной помехи.

Определим параметры сигнала излучения, исходя из заданной характеристики:

1. Мощность на выходе ПП (средняя в полосе частот РЛС). В радиолокации за ширину спектра прямоугольного импульса принято брать . Средний спектр сигнала представленного на Рисунок 4 вычисляется по выражения , где - огибающая спектра сигнала, причем . Мощность первой гармоники приблизительно равна . В нашем случае ширина спектра равняется , мощность первой гармоники выходного сигнала должна быть равна не менее , входного сигнала не более .
