Проектирование цепей коррекции, согласования и фильтрации усилителей мощности радиопередающих устройствСтраница: 8/22
Решая (3.9) для различных  , при условии максимизации функции цели:  , найдем коэффициенты квадрата модуля функции-прототипа (3.8), соответствующие различным значениям допустимого уклонения АЧХ от требуемой формы. Вычисляя полиномы Гурвица знаменателя функции (3.8), определим требуемые коэффициенты функции-прототипа (3.7). Решая систему нелинейных уравнений
относительно  при различных значениях  , найдем нормированные значения элементов КЦ, приведенной на рис. 3.1. Результаты вычислений для случая, когда равна 0,25 дБ и 0,5 дБ, сведены в таблицу 3.1.
Таблица 3.1 – Нормированные значения элементов КЦ |
| = ± 0,25 дБ |  = ± 0,5 дБ
| |
|
|
| | | | |
0,01
0,05
0,1
0,15
0,2
0,3
0.4
0,6
0,8
1
1,2
1,5
1,7
2
2,5
3
3,5
4,5
6
8 |
1,59
1,59
1,59
1,59
1,59
1,59
1,59
1,59
1,59
1,58
1,58
1,46
1,73
1,62
1,61
1,61
1,60
1,60
1,60
1,60 |
88,2
18,1
9,31
6,39
4,93
3,47
2,74
2,01
1,65
1,43
1,28
1,18
1,02
0,977
0,894
0,837
0,796
0,741
0,692
0,656 |
160,3
32,06
16,03
10,69
8,02
5,35
4,01
2,68
2,01
1,61
1,35
1,17
0,871
0,787
0,635
0,530
0,455
0,354
0,266
0,199 |
2,02
2,02
2,02
2,02
2,02
2,02
2,02
2,02
2,02
2,02
2,02
2,02
2,01
2,00
2,03
2,03
2,02
2,02
2,02
2,02 |
101
20,64
10,57
7,21
5,50
3,86
3,02
2,18
1,76
1,51
1,34
1,17
1,09
1,00
0,90
0,83
0,78
0,72
0,67
0,62 |
202,3
40,5
20,2
13,5
10,1
6,75
5,06
3,73
2,53
2,02
1,69
1,35
1,19
1,02
0,807
0,673
0,577
0,449
0,337
0,253 |
Рассматриваемая КЦ может быть использована также и в качестве входной КЦ [44]. В этом случае следует принимать:  , где  – активная и емкостная составляющие сопротивления генератора.
При заданных  и расчет КЦ сводится к нахождению нормированного значения  , определению по таблице 3.1 соответствующих значений  и их денормированию.

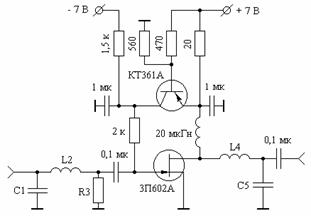

Пример 3.1. Рассчитать КЦ однокаскадного транзисторного усилителя с использованием синтезированных данных таблицы 3.1, при условиях: используемый транзистор 3П602А;  = 50 Ом; верхняя частота полосы пропускания усилителя равна 1,8 ГГц; допустимая неравномерность АЧХ равна ± 0,5 дБ. Принципиальная схема каскада приведена на рис. 3.4. Для термостабилизации тока покоя транзистора 3П602А, в схеме применена активная коллекторная термостабилизация на транзисторе КТ361А [48]. На выходе каскада включена выходная корректирующая цепь, практически не вносящая искажений в АЧХ каскада, состоящая из элементов  2,7 нГн,  0,64 пФ и обеспечивающая минимально возможное значение максимальной величины модуля коэффициента отражения ощущаемого сопротивления нагрузки внутреннего генератора транзистора (см. раздел 2.1).

Рис. 3.4 Рис. 3.5
Решение. Используя справочные данные транзистора 3П602А [49] и соотношения для расчета значений элементов однонаправленной модели полевого транзистора [1], получим:=2,82 пФ,  =0,34 нГн. Нормированное относительно  и значение равно:  1,77. Ближайшая величина  в таблице 3.1 составляет 1,7. Для этого значения и  + 0,5 дБ из таблицы найдем: =2,01; =1,09;  =1,19. После денормирования элементов КЦ получим:  =3,2 пФ;  = 4,3 нГн;  =3,96 нГн;  =60 Ом. Коэффициент усиления рассматриваемого усилителя равен [14]:  = 4,4.
|
