Проектирование цепей коррекции, согласования и фильтрации усилителей мощности радиопередающих устройств

Страница: 14/22

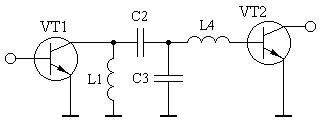

Рис. 3.15. Четырехполюсная реактивная КЦ третьего порядка

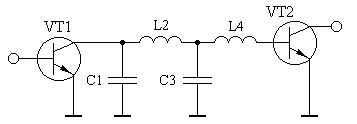

Рис. 3.16. Четырехполюсная реактивная КЦ четвертого порядка

Рис. 3.17. Четырехполюсная реактивная КЦ, выполненная в виде фильтра нижних частот

Осуществим синтез таблиц нормированных значений элементов приведенных схемных решений КЦ полосовых усилителей мощности.

3.3.1. Параметрический синтез полосовых усилительных каскадов с корректирующей цепью третьего порядка

Описание рассматриваемой схемы (рис. 3.15), ее применение в полосовых усилителях мощности и методика настройки даны в работах [5, 44, 56]. В разделе 3.2.2 дано описание методики расчета анализируемой схемы при ее использовании в качестве КЦ широкополосного усилителя. В случае ее использования в качестве КЦ полосового усилителя методика расчета остается неизменной, за исключением изменения условий расчета функции-прототипа.

Значения коэффициентов функции-прототипа (3.14), соответствующие различным величинам относительной полосы пропускания, определяемой отношением , где – верхняя и нижняя граничные частоты полосового усилителя, для неравномерности АЧХ ± 0,25 дБ, приведены в таблице 3.5. Здесь же даны результаты расчета элементов для различных значений .

Анализ полученных результатов позволяет установить следующее. При заданном отношении существует определенное значение , при превышении которого реализация каскада с требуемой формой АЧХ становится невозможной. Это обусловлено уменьшением добротности рассматриваемой цепи с увеличением .

При условии >1,3 в каскаде с анализируемой КЦ коэффициент усиления в области частот ниже оказывается соизмеримым с его коэффициентом усиления в полосе рабочих частот. Поэтому в таблице приведены результаты расчетов нормированных значений элементов КЦ ограниченные отношением равным 1,3.

При известных (см. раздел 3.22) расчет КЦ состоит из следующих этапов. Вычисляются значения элементов . По таблице выбираются значения соответствующие требуемому значению отношения и рассчитанному значению . По формулам пересчета (3.13) рассчитываются значения и осуществляется их денормирование.

Таблица 3.5 – Нормированные значения элементов КЦ

*=1,05

*=2.1145

=1.2527

=1.9394

0.0057

0.0056

0.0054

0.0049

0.0043

0.0026

0.0

2.036

2.043

2.051

2.062

2.072

2.092

2.115

11.819

10.763

9.732

8.61

7.868

6.711

5.78

0.081

0.088

0.097

0.109

0.119

0.138

0.159

*=1,1

*=1.0630

*=1.1546

*=0.75594

0.0347

0.034

0.033

0.03

0.025

0.016

0.0

0.907

0.92

0.933

0.956

0.981

1.015

1.063

3.606

3.277

2.993

2.62

2.31

2.005

1.705

0.231

0.251

0.271

0.302

0.334

0.372

0.417

*=1,2

=1.2597

=1.1919

=0.7321

0.0705

0.0695

0.068

0.063

0.054

0.036

0.0

1.004

1.022

1.038

1.07

1.108

1.165

1.26

2.622

2.403

2.216

1.945

1.707

1.457

1.199

0.278

0.298

0.318

0.352

0.387

0.431

0.485

*=1,3

=1.2830

=1.13763

=0.60930

0.106

0.105

0.102

0.094

0.08

0.05

0.0

0.963

0.98

1.006

1.044

1.091

1.169

1.283

2.056

1.903

1.708

1.496

1.311

1.104

0.919

0.307

0.327

0.355

0.39

0.426

0.472

0.517
