Iвх Н=20 мкА Iвх Н =8 20=160 мкА
Выходной ток МП является большим, чем входной ток микросхемы 1533АП6, а значит обеспечивается нагрузочная способность по току
Проверим, обеспечивается ли микросхемой 1533АП6 нагрузочная информация для элементов схемы, которые являются «потребителями» информации о данных.
При записи информации в качестве нагрузки выступают следующие элементы схемы: РЗУ, 3 регистра 1533ИР23, Устройство В/В КР580ВВ55.
Iвх L=20 мкА8+0,2 мА24+14мкА8=5,072 мА
Iвх Н=20 мкА8+20мкА24+14 мкА=752 мкА
Для микросхемы 1533 АП6
IвыхL=24 мА 5,072 мА
Iвых H=3 мА752 мкА
Общий нагрузочный ток не является большим для ДНШУ 1533АП6.
При считывании информации из ОЗУ, ПЗУ или поступления информации от микросхемы 1533 АП6 (DD16) возникать проблем с перегрузкой не должно, т.к.:
IвыхL=2,1 мА для ПЗУ 573РФ4
Iвых H=0,1 мА
IвыхL=4 мА для ОЗУ 537РУ10
Iвых H=2 мА
IвыхL=24 мА для 1533 АП6
Iвых H=3 мА
Информация поступает в МП через ДНШУ 1533АП6 (DD5), для которого:
Iвх L=0,1 мА Iвх L=0,8 мА
Iвх Н=20 мкА Iвх Н=160 мкА
c) Расчет шины AD0 AD7 таймера 512ВИ1
Iвх L= Iвх Н=1 мкА Iвх =81 мкА=8 мкА
Очевидно, что информация в таймер (как адресная, так и информация о данных ) может поступать непосредственно с выходов AD0AD7 микропроцессора, т.к. для него:
IвыхL=2 мА Uвых L=0,45 В
Iвых H=400 мкА UвыхH=2,4 В
1.3.2. Расчет ЦАП.
На выходе ОУ Uвых ~коду на входе 572ПА1. Т.к. разрядность ЦАП N=10, значит возможно 2N=1024 различных значений Uвых.
Шкала изменений выходного напряжения  0Uon
Uon=-9 В для каналов видео и звука.
Uon=-6 В для канала поляризации.
Следовательно дискрет напряжения на входе составляет:
a) Для видео:
 U= =8,8 мВ
Пример: код Uвых,В
0000000000 0
0000000010 17,6 мВ
1111111111 9
b) Для звука:
U= =70,86 мВ
Пример: код Uвых,В
0000000000 0
0000001000 70,86 мВ
0000010000 141,72 мВ
1111111000 9
c) Для поляризации:
U= =23,53 мВ
Пример: код Uвых,В
0000000000 0
0000000100 23,53 мВ
1011111100 4,41
Вывод:
1. Для канала видео напряжение на выходе меняется от 0 до 9 В с шагом 8,8 мВ.
2. Для канала звука напряжение на выходе меняется от 0 до 9 В с шагом 70,86 мВ.
3. Для канала поляризации напряжение на выходе меняется от 0 до 4,41 В с шагом 23,53 мВ.

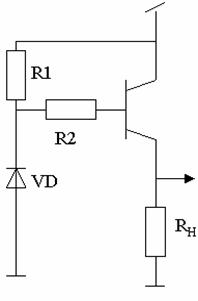

1.3.3. Расчет параметров КТ 3102 Б.
Необходимо обеспечить подачу U 3 В на вход разрешения 561 КТ3.
В качестве стабилитрона будем использовать КС139А на Uст=3,9 В
при Iст=1,8 мА
R1= = =620 Ом
Е2=IэRн+UКЭ
Iэ=0 Е2=Uкэ  Uкэ=0 Iэ= пусть RH=1 кОм
5 Iб=0,1 мА
 4
  3
2
1
5 10 15 20 Uкэ, В
Из графика следует, что Iэ3,1 мА
 Iб=0,1 мА
Iб,мА
  0,3 Uкэ=5 В
0,2 Uбэ=0,6 В
   0,1
|
