Разработка управления тюнером спутникового телевиденияСтраница: 15/31

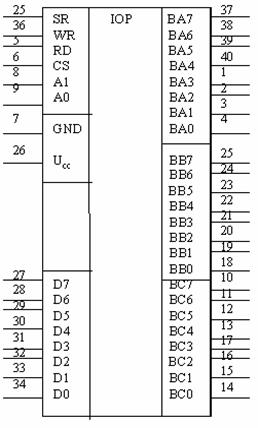

1-4; 37-40 – ВА3 – ВА0; ВА7 ВА4 – входы/выходы – информационный канал А.
1017 – ВС7ВС0 – входы/выходы – информационный канал С.
1825 – ВВ0ВВ7 – входы/выходы – информационный канал В.
5 -  - вход – чтение.
6 -  - вход – выбор кристалла.
7 – GND - - - общий.
8,9 – А0, А1 – вход – младший разряд адреса
26 – Uсс – питание.
35 – SR – вход – установка исходного состояния.
36 -  - вход – запись.
Микросхема может функционировать в 3-х основных режимах.
В режиме 0 обеспечивается возможность синхронной программно управляемой передачи данных через 2 независимых 8 разрядных канала ВА, ВВ и два 4 разрядных канала ВС.
В режиме 1 обеспечивается возможность ввода или вывода информации в/или из периферийного устройства через 2 независимых 8 разрядных канала ВА, ВВ по сигналам квитирования.
При этом линии канала С используются для приема и выдачи сигналов управления обменом.
В режиме 2 обеспечивается возможность обмена информацией с периферийными устройствами через двунаправленную 8 разрядную шину ВА по сигналам квитирования. Для передачи и приема сигналов управления обменом используются 5 линий канала ВС.
Выбор соответствующего канала и направление передачи информации через канал определяется сигналами А0, А1 и сигналами , , . Режим работы каждого из каналов ВА, ВВ, ВС определяется содержимым регистра управляющего слова (РУС). Производя запись управляющего слова в РУС можно перевести микросхему в один из 3-х режимов работы: режим 0-простой ввод/вывод; режим 1-стробируемый ввод/вывод; режим 2-двунапрвленный канал. При подаче сигнала SR РУС устанавливается в состояние, при котором все каналы настраиваются на работу в режиме 0 для ввода информации. Режим работы каналов можно изменить как в начале, так и в процессе выполнения работающей программы, что позволяет обслуживать различные периферийные устройства в определенном порядке одной микросхемой. При изменении режима работы любого канала все входные и выходные регистры каналов и триггеры состояния сбрасываются. Графическое представление режимов работы каналов показано на рисунке 5, а формат управляющего слова, определяющего режимы работы каналов, приведены на рисунке 6.
| А0 | А1 | | | | Направление передачи информации | | чтение | ВА канал данных ВВканал данных ВСканал данных | | 0 0 1 | 0 1 0 | 0 0 0 | 1 1 1 | 0 0 0 | | запись | Канал данныхВА Канал данныхВВ Канал данныхВС Канал данныхРУС | | 0 0 1 1 | 0 1 0 1 | 1 1 1 1 | 0 0 0 0 | 0 0 0 0 | | блокировка | Канал данныхтретья состояние Запрещенная комбинация | | Х 1 | Х 1 | Х 0 | Х 1 | 1 0 | Рисунок 5.
 Разряды 03
|
