Портативный радиоприёмник средних волн

Страница: 6/8

ИМС К174ПС1

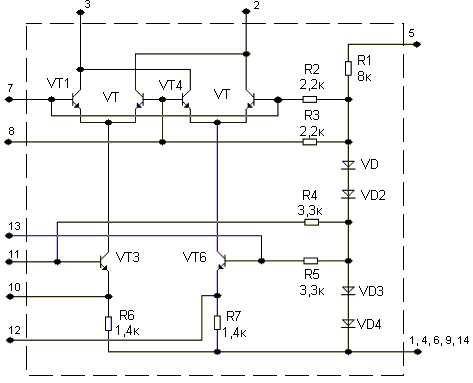

Схема принципиальная электрическая

Рисунок 5

Параметры ИМС:

напряжение питания

UП = 9 + 0.9 В;

потребляемый ток

I < 2.5 мА;

входная емкость

CВХ = 20 пФ;

проходная емкость

CПРОХ = 0.02 пФ;

минимальный коэффициент шума

KШ МИН < 7дБ;

оптимальная по шумам проводимость генератора

gГ ОПТ = 1 мСм;

Таблица 6

f, МГц

0.1

1.0

10

40

80

100

gВХ, мСм

0.41

0.45

0.70

1.3

1.7

1.9

ПрЧ с несиммет.

y21 ПР, мСм

5

включен.нагрузки

CВЫХ, пФ

6

(рис.6.1)

gВЫХ, мкСм

3.8

4.1

5.8

8.2

10

12

ПрЧ с симметр.

y21 ПР, мСм

10

включен.нагрузки

CВЫХ, пФ

3

(рис.6.2)

gВЫХ, мкСм

1.9

2.0

2.9

4.1

5

6

УПЧ с несиммет.

y21 , мСм

15

включен.нагрузки

CВЫХ, пФ

6

(рис.9.3)

gВЫХ, мкСм

5.1

5.5

7.7

11

13

18

Таблица 7

Сигнал от входного устройства или УРЧ подают между выводами 7 и 8 ИМС, при этом один из них может быть “заземлен“ по переменному току через блокировочный конденсатор.

Схема допускает построение преобразователя частоты либо с совмещенным гетеродином на транзисторах, входящих в ИМС, либо с внешним гетеродином.

При работе от отдельного гетеродина его напряжение подается между выводами 11 и 13 ИМС (базы нижних транзисторов, которые в этом случае выполняют функции генераторов тока, управляемых напряжением гетеродина). При этом выводы 10 и 12 ИМС (эмиттеры этих транзисторов) соединяют непосредственно, либо через небольшое сопротивление.

При подсоединении к выводам ИМС внешних элементов необходимо следить за тем, чтобы по постоянному току выводы не были соединены с источником постороннего постоянного напряжения, либо с корпусом.

В зависимости от способа подключения согласующего контура (СК) к выходу ИМС реализуется либо балансная, либо кольцевая схема преобразователя частоты. В первом случае СК подключен несимметрично либо к выводу 2, либо к выводу 3 ИМС. Во втором случае СК подключен симметрично между выводами 2 и 3 ИМС.

Несимметричное подключение СК к ИМС позволяет включить в свободный вывод еще один СК, настроенный на fПЧ АМ тракта, либо на fПЧ ЧМ тракта. В первом случае снимаемое с этого контура напряжение можно подать на отдельный детектор АРУ для УРЧ. Второй вариант позволяет иметь один преобразователь частоты для всех диапазонов приемника.

Параметры ИМС в режиме преобразования частоты приведены в таблице7. При построении преобразователя частоты на ИМС К174ПС1 обычно не возникает проблем с получением нужного коэффициента усиления. На этапе эскизного расчета рекомендуется принять коэффициент передачи преобразователя частоты K0 ПР = 20 .30 при работе в диапазонах ДВ, СВ и КВ и K0 ПР = 4 .6 при работе в диапазоне УКВ.

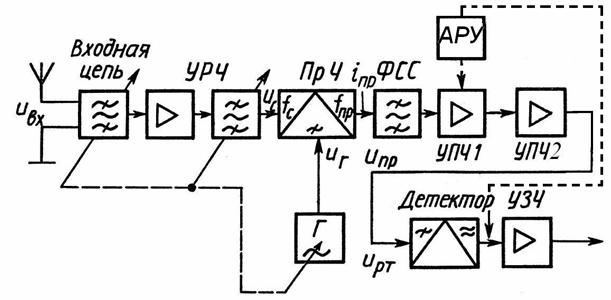

Таким образом из вышеописанных обоснований получим следующую структурную схему приёмника:

Рисунок 6

Структурная схема приёмника состоит из:

- антенна внутренняя с ферритовым сердечником;

- входная цепь, в которую входит блок конденсаторов;

- усилитель радиочастоты;

- преобразователь частоты;

- гетеродин;

- фильтр сосредоточенной селекции;

- усилитель промежуточной частоты;

- детектор;

- усилитель звуковой частоты;
