Портативный радиоприёмник средних волн

Приняв решение о числе колебательных контуров преселектора и значении их добротности, проверяем выполнение требования ТЗ по ослаблению помехи с частотой, равной промежуточной (sПЧ), на частоте диапазона (f0), ближайшей к fПЧ :

sПЧ = mПРЕС * 10 * lg (1 + xПЧ2 ),

где xПЧ = QКЭ ( fПЧ / f0 - f0 / fПЧ ).

xПЧ = QКЭ ( fПЧ / f0 - f0 / fПЧ )= 35 (465/1605 – 1605/465) = 70 (0,29 – 3,45) = - 221,2

sПЧ = mПРЕС * 10 * lg (1 + xПЧ2 )= 1*10* lg (1+12232,36) = 10 lg(12233,36)=10*4,68=46,8

Выяснили, что ТЗ выполняется.

3.4. Выбор блока переменных конденсаторов

Для настройки транзисторных радиоприемников на волну принимаемой радиостанции применяются односекционные и двухсекционные блоки конден­саторов переменной емкости (КПЕ) с воздушным и с твердым диэлектриком. В качестве диэлектрика используется пленка из фторопласта или полиэтилена. У большинства блоков КПЕ с твердым диэлектриком на крышке блока уста­новлены четыре подстроечных конденсатора емкостью от 2—3 до 10—12 пф, которые используются в контурах входной цепи и гетеродина диапазонов дв и св.

Некоторые из блоков КПЕ имеют встроенные в корпус шарико­вые верньеры, которые обеспечивают замедление вращения оси роторов в 2,5—3 раза относительно секции пла­стин ротора. Первоначально блок переменных конденсаторов выбирают по справоч­никам радиодеталей, выпускаемых промышленностью, а также по дан­ным, приведенным в описаниях промышленных и любительских радиоприемников. Для предварительной ориентировки при выборе блока переменных конденсаторов его крайние емкости следует брать в пределах, указанных в таблице1. При этом рекомен­дуется за исходную брать минимальную частоту диапазона или самого низ­кочастного поддиапазона.

Таблица 1.

КПЕ с воздушным диэлектриком имеют лучшую температурную стабильность,

КПЕ с твердым диэлектриком обладают меньшими габаритами и лучшей устойчивостью к механическим воздействиям.

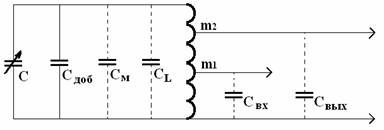

Рисунок 2.

На рисунке 2 представлена электрическая схема входного емкостного контура, отвечающего за настройку радиоприёмника на определённую частоту, так называемый «блок конденсаторов».

Расчёт блока конденсаторов начинается с расчёта крайних частот поддиапазонов с запасом.

F’max = 1.02* Fmax = 1.02*1605 = 1640 кГц

F’min = 0.98* Fmin = 0.98*520 = 509.6 кГц

Коэффициенты перекрытия поддиапазонов:

К’пд = F’max/F’min = 1640 / 509,6 = 3,22

Эквивалентная ёмкость схемы при использовании конденсатора КПТМ-4(данные взяты из таблицы 2):

Смах = 260 пф ; Сmin = 5 пф ;

Сэ = (Смах- К’пд 2 * Сmin) / (К’пд 2 -1) = (260 – 3,22 2 * 5) / (3,22 2 – 1) =

= (260-10,37*5) / (10,37 – 1) = 208 / 9,37 = 22,2 пф

Так как Сэ>0, определяем действительную ёмкость схемы для контура входной цепи:

С сх = См + СL

где См – ёмкость монтажа;

СL – собственная ёмкость катушки контура, данные берутся согласно таблице 3;

ОРИЕНТИРОВАЧНЫЕ ЁМКОСТИ МОНТАЖА И КАТУШЕК

Таблица 2.

С сх = См + СL = 10 + 5 = 15 пф

Дополнительная ёмкость:

Сдоб = С э – С сх = 22,2 – 15 = 7,2 пф.

Так как Сдоб > 0, то блок конденсаторов выбран правильно.

Эквивалентная ёмкость контура входной цепи в диапазоне СВ:

С‘э = (Сmin + С э) … (Смах + С э) = (5 + 22,2) … (260 + 22,2) = 27 … 282 пф.

При механической настройке блоком КПЕ каждая из секций блока подключается к своему контуру (входного устройства, УРЧ, гетеродина). При повороте ротора конденсатора изменение емкости происходит одновременно во всех контурах. Для обеспечения минимальной погрешности сопряжения настроек контуров преселектора и гетеродина в контур гетеродина включены специальные конденсаторы сопряжения (рис.2).

3.5. Выбор детектора сигнала

В качестве детектора АМ сигнала предпочтительно использовать последовательную схему диодного детектора, но так как элементная база промышленности всё больше и больше выпускается во много функциональных микросхемах, то можно использовать в качестве детектора микросхему. Детектор однополосного сигнала можно выполнить с использованием аналогового перемножителя на микросхеме К174ПС1 на один вход которого подается детектируемый сигнал, а на второй - опорное колебание частоты несущей от специального генератора. В схеме опорного генератора рекомендуется использовать кварцевый резонатор. Выполнить генератор можно либо на отдельном транзисторе, либо на микросхеме К174ПС1. Напряжение сигнала на входе такого детектора должно составлять UВХ Д = 10 .20 мВ.

Рисунок 3.

3.6. Выбор активных приборов ВЧ тракта и распределение усиления по каскадам

Определение требуемого усиления ВЧ тракта:

Исходными величинами для расчета требуемого коэффициента усиления ВЧ тракта являются заданное в ТЗ значение чувствительности по полю EА [мкВ/м] и выбранное напряжение на входе детектора UВХ Д. С учетом производственного разброса параметров и старения элементов необходимо рассчитать

UА0 = EА0 * hДА ,

где hДА - действующая высота антенны. Для обычно используемых ферритовых антенн hДА в диапазоне СВ - 5 .15 мм. Действующая высота штыревой антенны приблизительно равна половине ее геометрической длины.
