Щелевая антенна

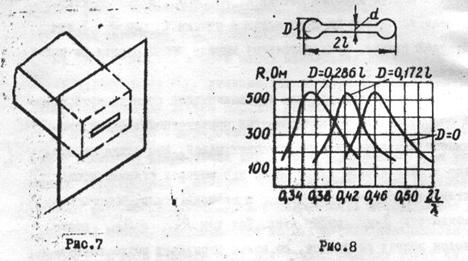

В тех случаях, когда излучатель должен быть более широкополосным, находят применение гантельные щели. Зависимость входного сопротивления гантельной щели от ее размеров приведена на рис.8. С увеличением диаметра закругления D точка резонанса смещается в сторону больших длин волн и полоса пропускания увеличивается.

II. ОПИСАНИЕ УСТАНОВКИ

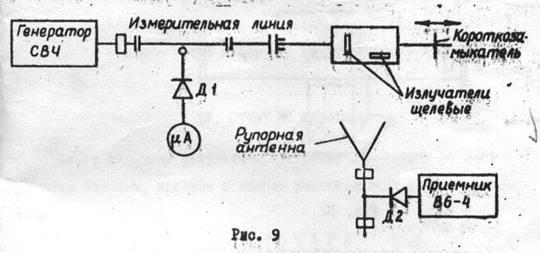

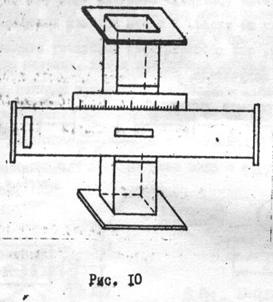

Структурная схема установки для измерения эквивалентной проводимости, сопротивления и характеристики направленности щелей приведены на рис.9. Полуволновые резонансные излучатели прорезаны в металлической пластине, которая может перемещаться относительно оси волновода (рис.10). Величина смещения щели ( х) отсчитывается по шкале. В одном крайнем положении волновод полностью закрыт, что соответствует короткому замыканию исследуемого щелевого излучателя.

1. Измерение входного эквивалентного сопротивления резонансной щели, прорезанной в бесконечной проводящей поверхности:

- подключить к генератору торцевой щелевой излучатель (см. рис.7);

- установить частоту генератора (задается преподавателем);

- с помощью измерительной линии определить КСВ и запомнить положение одного из минимумов напряжения в линии. Закоротить излучающую щель. Определить, на сколько и в какую сторону смещается при закорачивании щели зафиксированный ранее минимум напряжения в измерительной линии. Определить на круговой диаграмме полных сопротивлений величину эквивалентного входного сопротивления щели.

Рассчитать входное эквивалентное сопротивление торцевой полуволновой щели по формуле (6). Сравнить величины, полученные экспериментальным и расчетным путем.

2. Измерение эквивалентного входного сопротивления и проводимости поперечной и продольной резонансной щели, прорезанных в широкой стенке волновода;

- подключить к генератору согласно схеме (рис.9) волновод с продольной и поперечной щелями. Переместить пластины со щелями так, чтобы середина поперечной щели оказалась симметричной оси волновода. Направить максимум излучения на приемную рупорную антенну. Зафиксировать наличие излучения с помощью приемника. Короткозамыкателем настроить щелевой излучатель на максимум излучения.

Снять нормированную характеристику направленности в плоскости Н. Сравнить с расчетной.

Аналогично п.1 определить входное эквивалентное сопротивление поперечной резонансной щели и сравнить с расчетными значениями (6).

Повернуть на 90 излучающую поперечную щель и рупорную приемную антенну. Снять нормированную диаграмму направленности в плоскости Е. Сравнить с расчетной.

3. Определить эквивалентную входную проводимость продольной излучающей щели для трех положений ( х= 0, х= 6 мм, х=12 мм).

Снять нормированную диаграмму направленности в плоскостях Е, Н.

Л И Т Е Р А Т У Р А

1. Кочержевский Г.Н. Антенно-фидерные устройства. М., “Связь”, 1967

2. Жук М.С., Молочков Ю.Е. Проектирование антенно-фидерных устройств. М-Л, “Энергия”, 1966

3. Айзенберг Г.З. Антенны ультракоротких волн. М., “Связь”, 1967

4. Антенны и устройства СВЧ. Расчет и проектирование антенных решеток и их излучающих элементов. Под ред. Д.И. Воскресенского. М., “Сов. радио”, 1972.
