Щелевая антенна

Страница: 1/3

I. СВЕДЕНИЯ ИЗ ТЕОРИИ

Элементарный щелевой излучатель представляет собой щель, прорезанную в идеально проводящем плоском экране неограниченных размеров. Параметры такого излучателя могут быть определены с помощью принципа двойственности. Принцип двойственности применительно к элементарному щелевому излучателю гласит: векторы Е и Н электромагнитного поля щели имеют такое же направление в пространстве и являются такими же функциями координат, как соответственно Н и Е поля элементарного электрического вибратора тех же размеров, что и щель.

Воспользовавшись принципом перестановочной двойственности можно показать, что поле, создаваемое симметричным щелевым излучателем, совершенно такое же как и поле, создаваемое симметричным электрическим вибратором, при взаимозамене направлений электрического и магнитного векторов.

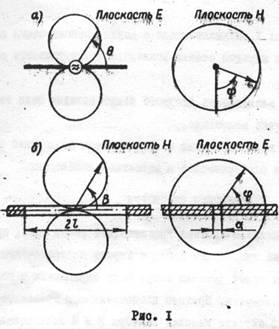

Резонансной щелью называют узкую щель, длина которой 2l приблизительно равна половине длины волны в свободном пространстве. Ширина щели d составляет обычно менее десятой доли длины волны. На рис.1 представлены диаграммы направленности элементарного электрического вибратора (а) и элементарного щелевого излучателя (б) соответственно в магнитной и электрической плоскостях.

Характеристики направленности одиночной щели, в отличие от элементарного щелевого излучателя длиной 2l/ 2, прорезанной в бесконечном экране, рассчитываются по формулам:

в плоскости Н

, (1)

в плоскости Е

, (2)

где и - угловые координаты точки наблюдения;

2l - длина щели;

.

Из рассмотрения приведенных формул следует, что щель, прорезанная в экране, не создает направленного излучения в Е-плоскости и ее диаграмма направленности имеет форму полуокружности с каждой стороны экрана. В Н-плоскости направленность излучения щели определяется формулой (1) и зависит от длины щели.

Выводы о направленности излучения щели, прорезанной в безграничном экране, можно использовать для определения диаграммы направленности щели, прорезанной в стенке волновода, учитывая, что излучение происходит лишь в полупространство. В Н-плоскости диаграмма направленности будет по-прежнему определяться формулой (1), так как излучение вдоль оси щели отсутствует, а, следовательно, размеры экрана в этом направлении существенной роли не играют. В Е-плоскости диаграмма направленности щели, прорезанной в волноводе, зависит от размеров стенки волновода и, следовательно, будет отличаться от полуокружности.

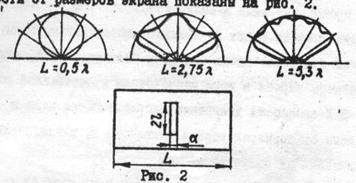

Поясним зависимость диаграммы направленности щели от размеров стенки волновода. Предположим, что щель прорезана в экране конечных размеров. В Е-плоскости формируется за счет протекания поверхностных токов проводимости (рис.2) и создания на краю экрана резкой неоднородности в распределении электрического поля и возникновения так называемых диафрагмированных волн. В любом направлении от щели в Е-плоскости результирующий вектор электрического поля определяется геометрической суммой вектора электрических полей трех волн. Фаза результирующего поля в точке наблюдения будет зависеть в основном от разности хода между диафрагмированными волнами и волной от щели. Соотношение фаз указанных векторов электрических полей будет зависеть от размеров экрана.

Следовательно, будут направления, в которых диафрагмированные волн будут ослаблять поле щели, а также направления, в которых поле щели будет усилено. Таким образом, диаграмма направленности в плоскости Е от щели, прорезанной в экране ограниченных размеров, или в волноводе, будет иметь “волнистый характер”. Примеры диаграмм направленности волноводно-щелевых антенн в зависимости от размеров экрана показаны на рис.2.

Более точный расчет показывает, что размеры экрана в направлении, перпендикулярном оси щели, оказывают значительное влияние на диаграмму направленности и особенно тогда, когда щель располагается на площадке несимметрично, в то время как размеры экрана в направлении оси щели мало влияют на ее направленные свойства.

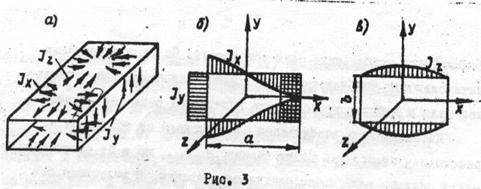

Щель в волноводе возбуждается тогда, когда она широкой стороной пересекает поверхностные токи, текущие по стенкам волновода. При возбуждении волновода волной Н имеет место поперечный ток и продольный ток на широких стенках волновода (рис.3,а). Эпюры распределения токов по поперечному сечению волновода приведены на рис.3,б. Поперечный ток в середине широкой стенки волновода равен нулю и нарастает до своего максимального значения к краям стенок. Распределение продольного тока представлено на рис.3,в.

sitednl.narod.ru/1.zip - база сотовых по Петербургу

Как известно, плотность поверхностного тока связана с напряжением магнитного поля соотношением:

, (3)

где - нормаль к рассматриваемой поверхности.

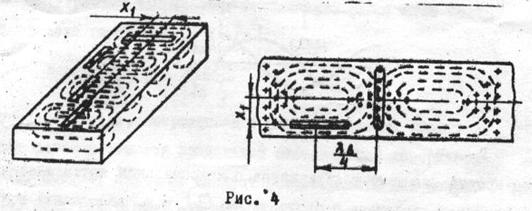

Для того чтобы щель излучала, ее следует прорезать вдоль силовых линий магнитного поля в волноводе или, что то же самое, поперек силовых линий тока проводимости, наводимого магнитным полем в стенках волновода. На рис.4 показаны возможные способы прорезания щели на широкой стенке волновода прямоугольного сечения, возбуждаемого волной типа Н.

Интенсивность возбуждения щели зависит от ее положения на стенке волновода. Так, например, продольная щель при х не излучает и поэтому не оказывает влияния на режим работы волновода. Примером такой щели является щель, по которой перемещается зонд в волноводной измерительной линии. По мере увеличения хплотность поверхностного тока увеличивается, так как увеличивается напряженность магнитного поля, и, следовательно, интенсивность возбуждения щели возрастает. По мере увеличения интенсивности возбуждения щели входное сопротивление продольной щели и входная проводимость поперечной щели возрастают.

Интенсивность возбуждения щели зависит не только от ее расстояния от средней линии волновода х, но и от расстояния между центром щели и закорачивающим поршнем. В волноводе без щелей, закороченном на конце, существуют стоячие волны. При этом на конце волновода (закорачивающий поршень) в соответствии с граничными условиями на идеальной металлической поверхности существует узел составляющей и пучность (рис.5).
