Цифровой осциллограф

Так как мы будем использовать встроенный тактовый генератор с частотой 24.5 МГц, выводы XTAL1 и XTAL2 не используются. MONEN – монитор питания при высоком уровне напряжения на нём сбрасывает микроконтроллер, если VDD<VRST, а при низком уровне – он отключен.

На вывод VREF выводится напряжение ИОН. Вход VREFA подключим к выходу VREF для того чтобы использовать внутренний ИОН для работы АЦП. Таким образом, встроенный в МК АЦП будет измерять постоянное напряжение.

Для измерения постоянного напряжения с канала 1 будем использовать вход AIN0.1, а для измерения постоянного напряжения с канала два - вход AIN0.2.

На рисунке 3.6 представлена схема цифрового блока.

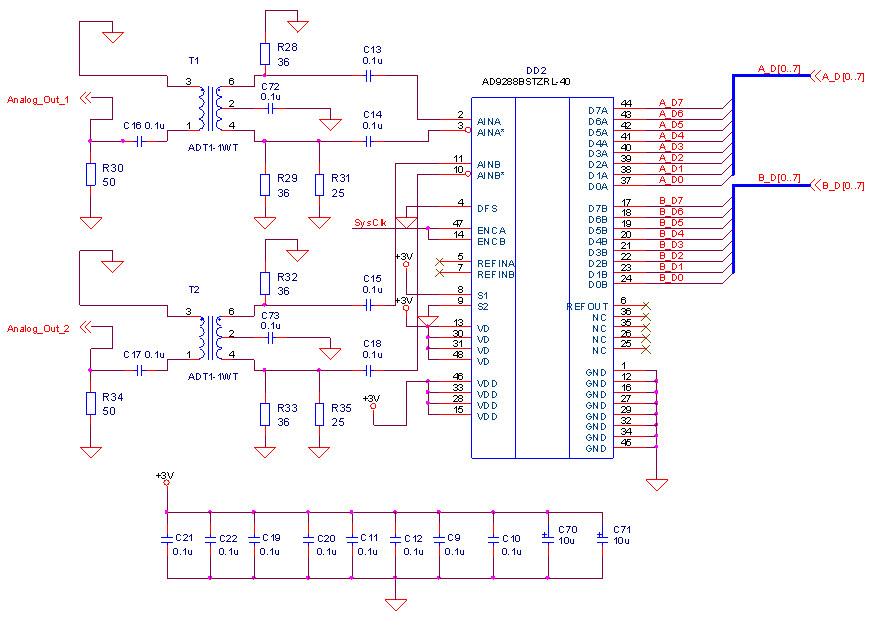

Рисунок 3.5 – Схема включения АЦП

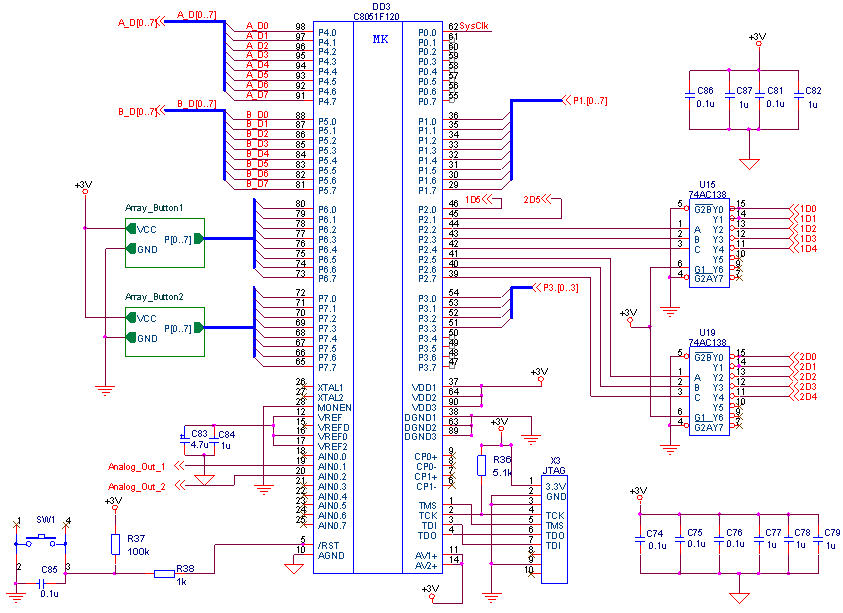

Рисунок 3.6 – Схема включения МК

К порту P6 подключаются 8 кнопок, с помощью которых задаётся количество вольт на деление. К порту P7 подключены такие же кнопки, но с помощью них задаётся количество секунд на деление. После нажатия кнопка остаётся нажатой. Повторное нажатие переводит кнопку в исходное состояние. Схема иерархического блока кнопок приведена на рисунке 3.7.

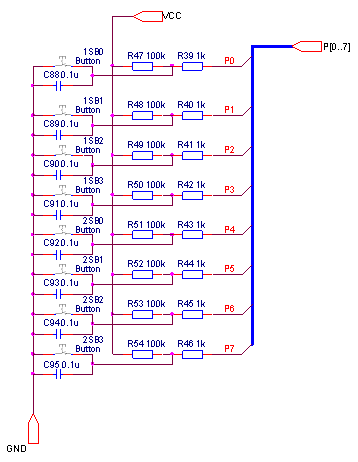

Рисунок 3.7 - Схема иерархического блока кнопок.

Ко входу P2 подключены цифровые входы ключей. Подключение произведено через дешифраторы, чтобы уменьшить длину управляющего кода.

Для отображения осциллограммы воспользуемся ЖКД производства компании «Hantronix» HDM3224-1 c разрешением 320x240 пикселов и встроенным контроллером SED1335 фирмы «Epson».

Описание контактов SED1335 [6]:

Выходы:

VA0 - VA15 - 16 разрядный адрес памяти дисплея. Выходы подключены к адресным входам микросхем памяти.

VD0 – VD7 - 8 разрядная шина данных дисплея. Шина соединена с шинами данных микросхем памяти.

VRD - активный по низкому уровню выход управления чтением памяти дисплея.

VCE - активный по низкому уровню сигнал управления режимом ожидания статической памяти.

VWR - активный по низкому уровню выход управления записью памяти дисплея.

XD0 - XD3 - 4 разрядные выходы данных Х-драйвера (управление столбцами). Выходы соединены со входами данных D3 – D0 дисплея.

XSCL – выход, вырабатывающий сигнал тактирования для сдвигового регистра (соединён со входом CP дисплея). Задний фронт XSCL защёлкивает данные XD0…XD3 на входе регистра сдвига.

LP – защёлка импульса. Защёлкивает сигнал на сдвиговых регистрах Х-драйвера в защёлках выходных данных. LP - сигнал, отпирающий по заднему фронту, и приходящий один раз в каждой строке дисплея.

YD – пусковой импульс развёртки. Он действует во время последней строки каждого кадра и сдвигает Y-драйверы один за другим (по YSCL), для проверки общих соединений дисплея.

Входы:

XG и XD – входы, к которым подключается внешний тактовый генератор

VDD - напряжение питания от 2.7 В до 5.5 В.

VSS – общий вывод.

D0 - D7 – шина данных. Контакты входа/выхода на три состояния. Подключаются к микропроцессорной шине данных.

SEL1 и SEL2 – контакты выбора интерфейса микропроцессора (таблица 3.2).

Таблица 3.2 – Виды интерфейсов, поддерживаемые контроллером SED1335

A0 – выбор типа данных. А0, в конъюнкции с сигналами RD и WR или R/W и Е, контролирует тип доступа к SED1335F, как показано ниже в таблице 3.3.

Таблица 3.3 – Функции, поддерживаемые контроллером SED1335, настроенного на интерфейс семейства 8080

RD или E – сигнал чтения или разрешения. Когда выбран интерфейс семейства 8080, этот сигнал действует как активный низко уровневый строб-импульс чтения.

WR или R/W – сигнал записи. Когда выбран интерфейс семейства 8080, этот сигнал действует как активный низко уровневый строб-импульс чтения. Шина данных защёлкивается по переднему фронту этого сигнала.

CS - выбор чипа. Этот активный по низкому уровню вход разрешает SED1335F.

RES – сброс. Этот активный по низкому уровню вход осуществляет аппаратный сброс SED1335F.

Схема представлена на рисунке 3.8.

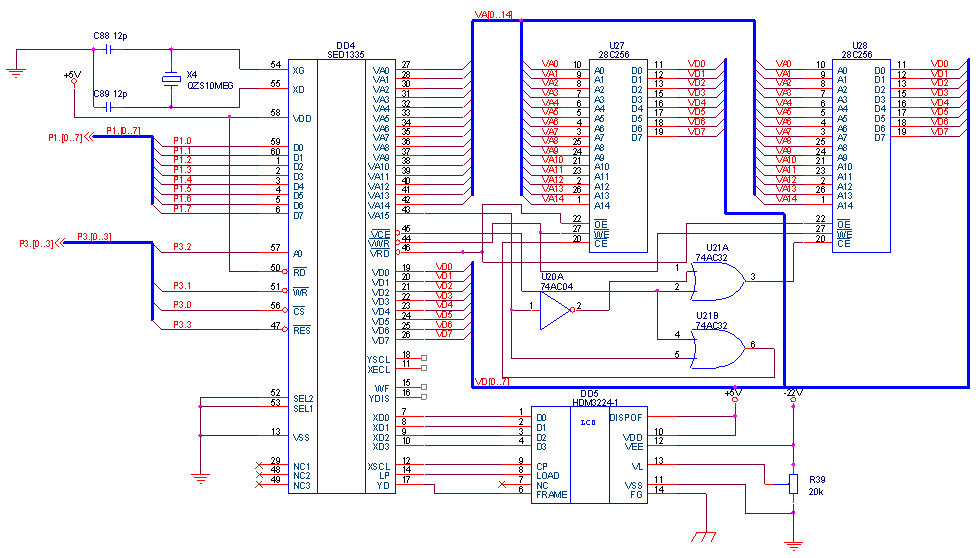

Рисунок 3.8 – Схема подключения ЖКД

4. Описание работы устройства

Аналоговый сигнал подаётся на вход Ain1 или Ain2. Сигнал ослабляется или усиливается по амплитуде в зависимости от заданного количества вольт на деление. После этого он преобразуется в дифференциальную форму трансформатором. И затем попадает на аналоговый вход АЦП. АЦП оцифровывает сигнал и каждые 25 нс на цифровых выходах АЦП появляется цифровой код соответствующий определённому уровню напряжения. Этот цифровой код считывается МК и записывается в память XRAM через промежуток времени, зависящий от количества секунд на деление. То есть происходит прореживание цифрового кода.

После записи в память, МК не реагирует ни на какие прерывания, а выводит информацию о сигнале в виде осциллограммы на ЖКД. После вывода одного кадра происходит считывание следующего кадра с выходов АЦП.

5 Описание программы для микроконтроллера

Разработка программы для МК C8051F120 фирмы Silicon Laboratories с системой команд совместимой с MCS – 51 проводилось с помощью программного продукта Keil mVision2 версии 2.40a, симулирующего работу МК.
