Усилитель вертикального отклоненияСтраница: 10/13
Рис. 4.12. Временной анализ УВО

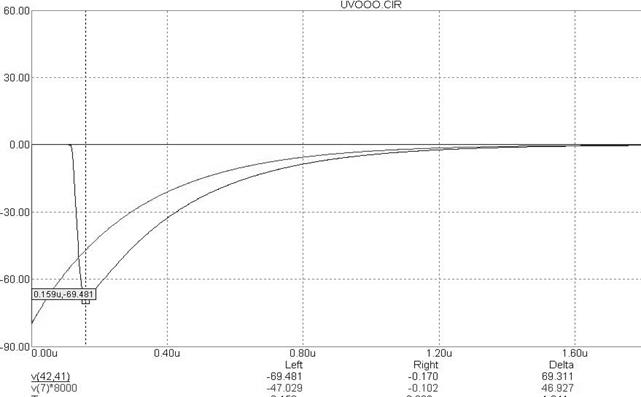

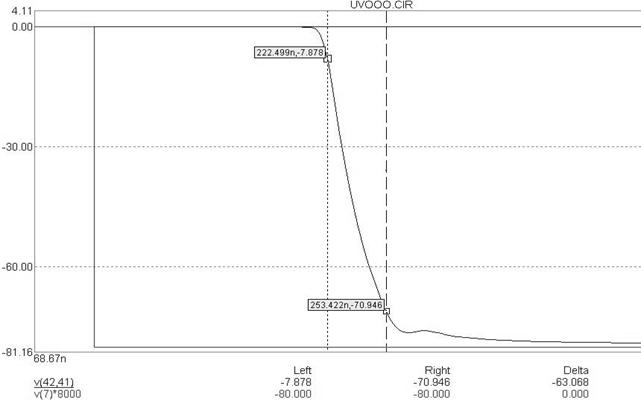

Рис. 4.13. Переходная характеристика
Как видно из рис.4.13. время нарастания в режиме большого сигнала составляет:
tф = 31 нс. 5. ЗАКЛЮЧЕНИЕ
В результате работы в соответствии с ТЗ был разработан УВО. Для выполнения требований ТЗ был проведен обзор научно-технической документации с целью подпора современных подходящих компонентов. Спроектированная схема усилителя была смоделирована в среде Micro-Cap 7. При этом была проведена проверка работоспособности усилителя.
Спроектированный УВО продуман с точки зрения удобства использования. Предусмотрены подстроечные компоненты, при помощи которых осуществляется настройка схемы.
ПРИЛОЖЕНИЕ 1 СПРАВОЧНЫЕ ДАННЫЕ ПО ЭЛЕКТРОННО-ЛУЧЕВОЙ ТРУБКЕ 11ЛО3И
Электронно-лучевая трубка с электростатическим отклонением луча, гашением луча системой бланкирующих пластин для визуальной регистрации электрических сигналов с частотой до 300 МГц.
Конструктивное исполнение – в стеклянной оболочке с диаметром горловины 50 мм. Экран плоский, прямоугольный с диагональю 11 см, зеленого цвета свечения. Выводы штырьковые. Масса прибора не более 0,55 кг. Основные данные |
Размер рабочей части экрана, мм, не менее………………………… . |
50 х 80 | |
Чувствительность к отклонению, мм/В, не менее
сигнальной системы…………………………………………………
временной системы…………………………………………………. |
0,7
0,9 | |
Напряжение анода первого (фокусирующее), В…………………… . |
200…400 | |
Напряжение модуляции, В, не более………………………………… |
15 | |
Напряжение модулятора запирающее (отрицательное), В………… . |
| |
Ток утечки катод-подогреватель, мкА, не более………………… . |
30 | |
Ток утечки катод-модулятор, мкА, не более…………………………. |
5 | |
Ток катода, мкА, не более……………………………………………… |
500 | |
Ток накала, мА………………………………………………………… |
80…100 | |
Ток анода первого, мкА, не более…………………………………… . |
2 | |
Ток анода второго, мкА, не более…………………………………… . |
100 | |
Ток анода третьего, мкА, не более…………………………………… |
10 | |
Ток анода четвертого, мкА, не более…………………………………. |
2 | |
Ток анода пятого, мкА, не более………………………………………. |
150 | |
Ток сетки, мкА, не более……………………………………………… |
10 | |
Ток бланкирующих пластин, мкА, не более………………………… |
5 | |
Емкость между электродами сигнальной отклоняющей системы, пФ, не более…………………………………………………………… |
4 | |
Емкость между электродами временной отклоняющей системы, пФ, не более…………………………………………………………… |
6 | Электрические режимы эксплуатации | | Номинальный | Предельно допустимый | |
Напряжение накала, В…………………… | 6,3 | 5,7…6,9 | |
Напряжение модулятора, В…………… . | - | -150…-1 | |
Напряжение анода второго, В………… . | - | 800…1200 | |
Напряжение анода пятого, В……………. | 1500 | 1200…1650 |

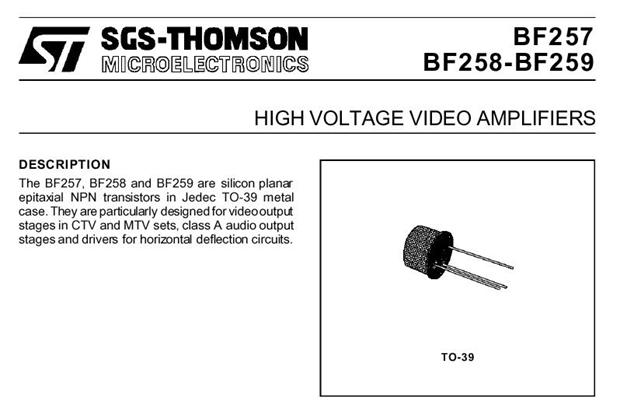

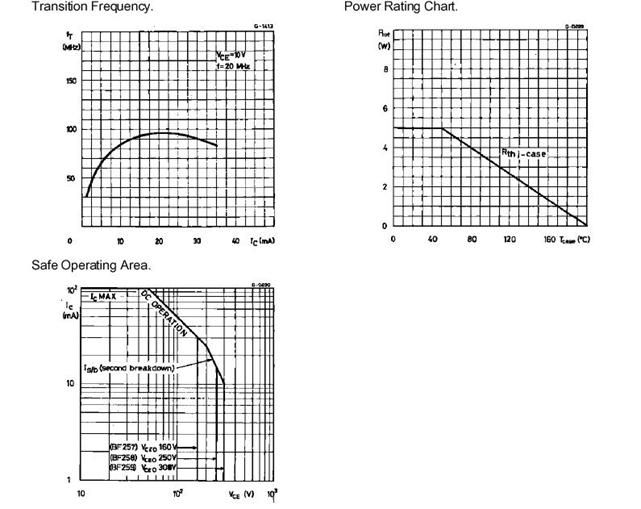

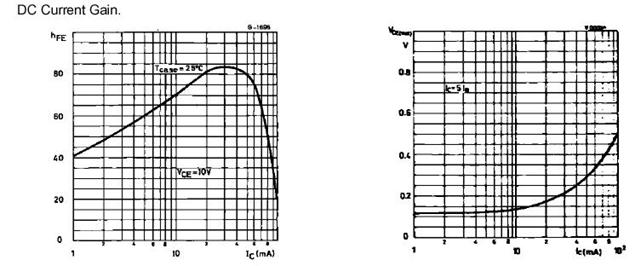

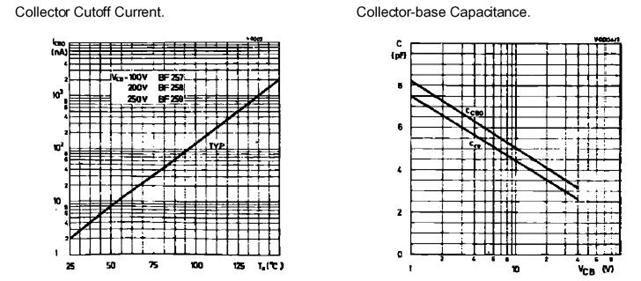

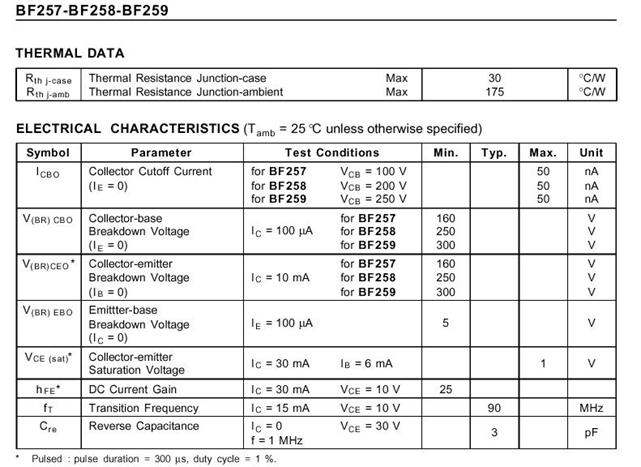

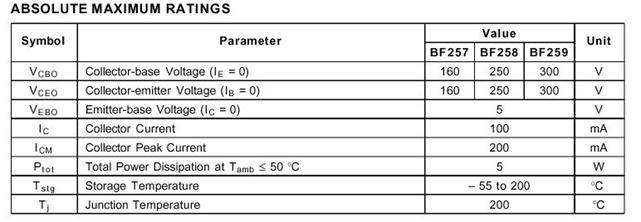

ПРИЛОЖЕНИЕ 2 СПРАВОЧНЫЕ ДАННЫЕ ПО ТРАНЗИСТОРУ BF257

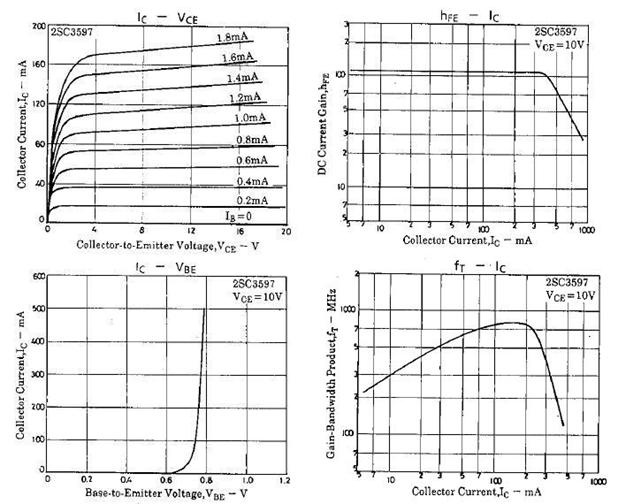

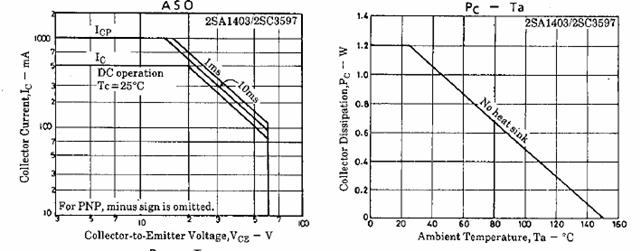

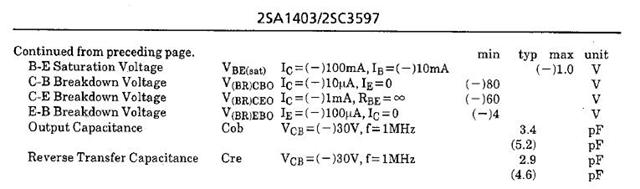

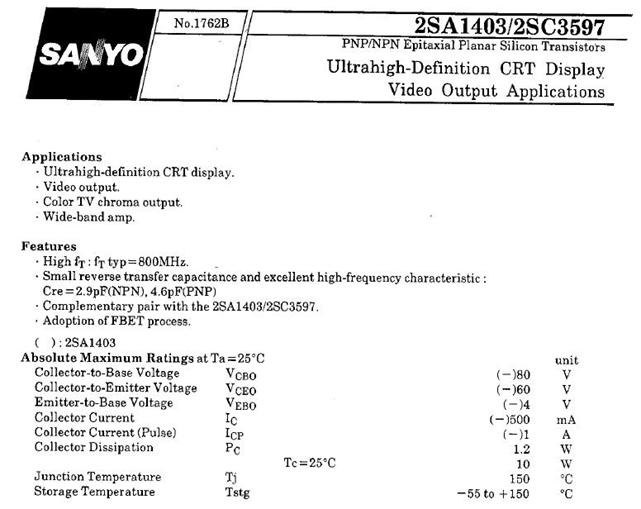

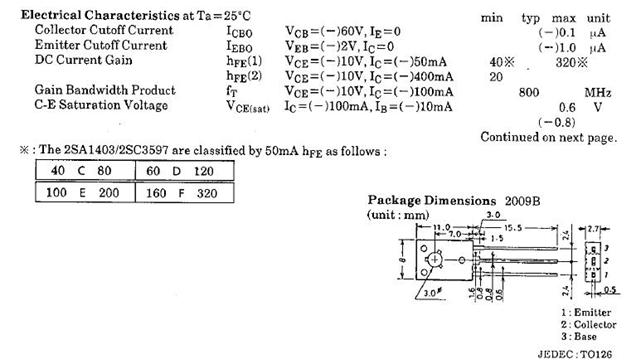

ПРИЛОЖЕНИЕ 3 СПРАВОЧНЫЕ ДАННЫЕ ПО ТРАНЗИСТОРУ 2SC3597
ПРИЛОЖЕНИЕ 4 СПРАВОЧНЫЕ ДАННЫЕ ПО ОУ LM7171A_NS Параметры ОУ LM7171A_NS при напряжении питания ±15В |
Напряжение смещения, мВ…………………………………………… . |
4 | |
Температурный дрейф напряжения смещения, мкВ/°C………………. |
35 | |
Ток смещения, мкА……………………………………………………… |
4 | |
Ток сдвига, мкА…………………………………………………………. |
10 | |
Частота единичного усиления, МГц…………………………………… |
200 | |
Диапазон максимального входного напряжения, В………………… . |
±10 | |
Диапазон потребляемых токов, мА…………………………………… |
6,5 9,5 |
|
