Реконструкция сельской АТС на базе цифровой станции SI-2000

Отличительными особенностями используемых в системе аппаратных средств являются:

- новейшая технология на основе схем сверхвысокой интеграции, а также схем FPGA (Field Programmable Gate Array − программируемая пользователем вентильная матрица);

- механическая конструкция согласно стандарту ETSI;

- небольшое число разнотипных съемных блоков;

- малое энергопотребление.

Система SI 2000 версии V5 обеспечивает построение коммутационного оборудования в следующих границах:

- до 40000 АЛ (В-каналов);

- до 7200 цифровых или аналоговых соединительных линий;

- до 240 цифровых каналов со скоростью 2048 кбит/с (G.703);

- до 120 сигнальных каналов системы сигнализации ОКС№7;

- до 96 интерфейсов V5.2.

В соответствии с Рекомендацией Q.512 МСЭ-Т, система SI 2000 версии V5 функционально разделена на узел коммутации (Switch Node) и периферийные узлы доступа (Access Node). Для подключения узлов доступа (в том числе и других производителей) к узлу коммутации используется интерфейс V 5.2, реализованный в соответствии со стандартами ETSI и спецификациями для национальной сети России.

В коммутационном узле осуществляется коммутация соединительных каналов. Узел доступа обеспечивает подключение к узлу коммутации и далее к сети аналоговых абонентов и абонентов ISDN. Узлы коммутации и доступа являются независимыми продуктами и могут поставляться как вместе, так и отдельно, для работы с оборудованием других производителей (например, с системой EWSD).

Для подключения аналоговых абонентов возможно использование аналоговых абонентских концентраторов AXM емкостью 239 абонентов, идентичных модулю ASM (система SI 2000 версии V4). Подключение концентраторов к узлу коммутации производится с помощью упрощенного интерфейса V5.2, который поддерживает протокол управления соединением только для аналоговых абонентов и состоит из одного потока 2048 кбит/с. Такой интерфейс получил название ASMI.

Узлы доступа и абонентские концентраторы могут устанавливаться как совместно с узлом коммутации, так и удаленно, со своей автономной системой бесперебойного электропитания.

Для управления всеми узлами системы разработан универсальный узел управления (Management Node). С одного узла управления можно осуществлять централизованный контроль и административное управление одним или несколькими узлами коммутации и доступа, системой бесперебойного электропитания MPS. Узел управления подключается к контролируемым узлам посредством сети TCP/IP.

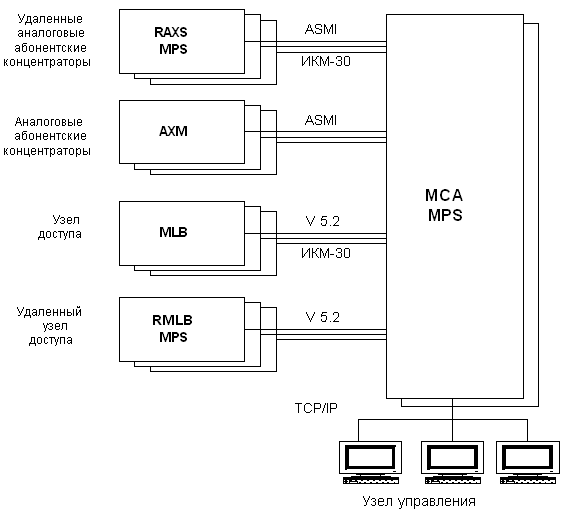

Структурная схема системы SI 2000 версии V5 приведена на рис. 2.1.

2.1.1 Узел коммутации (УК)

Узел предназначен для коммутации соединительных линий, управления телекоммуникационными услугами узлов доступа, а также для части функций управления и технического обслуживания. Системное и прикладное программное обеспечение УК выполняется в реальном режиме времени и обеспечивает предоставление телекоммуникационных услуг, а также выполнение функций управления, генерации статистической и тарифной информации, технического обслуживания и мониторинга аварийных ситуаций, функций СОРМ.

Рис. 2.1- Структура системы SI 2000 версии V5

Может быть использован в качестве как групповой ступени коммутации при формировании городской АТС средней емкости (до 40000 портов), так и самостоятельного транзитного узла. Аппаратно представлен модулем МСА.

Аналоговые и ISDN абонентские устройства подключаются к УК только через узлы доступа. Для подключения узлов доступа в соответствии с Рекомендацией Q.512 МСЭ-T, стандартами ETSI и спецификациями для национальной сети России, разработан интерфейс V5.2. Аналоговые абонентские концентраторы типа АХМ производства фирмы IskraTEL подключаются с помощью интерфейса ASMI.

В состав интерфейса V 5.2 могут входить от 1 до 16 потоков 2048 кбит/сек. Необходимое количество потоков в интерфейсе V 5.2 выбирается исходя из числа подключенных абонентских линий к данному узлу доступа (PRA и BRA) и средней суммарной нагрузки на абонентскую линию.

Для включения системы SI 2000 в телефонную сеть общего пользования разработаны цифровые сетевые интерфейсы:

- с сигнализацией ОКС№7 (подсистемами MTP, ISUP и SCCP). Соответствующая рекомендациям ITU-T и спецификациям для национальной сети России;

- с АОН и сигнализациями по одному или двум ВСК (городские и сельские универсальные), с передачей сигналов управления декадным кодом (СЛ, СЛМ, ЗСЛ линии), МЧК (СЛ, СЛМ) или импульсным пакетам (ЗСЛ). Соответствуют спецификациям для национальной сети России.

Для подключения УПАТС с функциями ISDN посредством доступа на первичной скорости к сети общего пользования реализован цифровой абонентский интерфейс (PRI) c абонентской сигнализацией DSS1, соответствующий стандартам ETSI и спецификациям для национальной сети России.

При инсталляции системы SI 2000 в качестве УПАТС для соединения с другими системами внутри ведомственной сети в соответствии со стандартами ETSI создан цифровой сетевой интерфейс с сигнализацией QSIG. Дополнительно УК имеет интерфейсы:

- для подключения узла управления;

- типа ETHERNET - для локального подключения узла управления;

- для подключения удаленных узлов управления посредством организации РРР- канала в потоке 2 Мбит/сек;

- для подключения пульта управления СОРМ;

- CSTA. Предназначен для подключения средств компьютерной телефонии. Соответствует рекомендациям ECMA.

Для обеспечения более надежной работы УК имеет две равнозначные управляющие группы. При включении системы одна из управляющих групп находящиеся в активном или рабочем состоянии, а вторая − в состоянии холодного резерва. При отказе активной управляющей группы в работу автоматически включается резервная.

Для подключения потоков 2048 кбит/сек используются съемные блоки ТРС. Каждый такой блок имеет 16 портов для подключения трактов 2048 кбит/с. Максимально в УК могут быть задействованы 16 блоков ТРС. Из них 15 блоков могут находится в работе, а один будет всегда в состоянии холодного резерва. При отказе любой ТРС произойдет автоматическое включение в работу резервного блока. Всего к одному УК могут быть подключены до 240 каналов 2048 кбит/с.

2.1.2 Узел доступа

Узел предназначен для подключения к УК и далее к сети аналоговых и ISDN абонентских устройств, а так же учрежденческих АТС посредством первичного (PRA) или базового (BRA) доступа ISDN. Аппаратно узел реализован в виде модуля MLB (MLC).

Разработаны четыре типа периферийных съемных блоков для подключения:

1) 32 аналоговых абонентских устройства, оборудованный 32 интерфейсами Z;

2) 16 абонентских устройства ISDN, оборудованный 16 интерфейсами Uk0;

3) 16 абонентских устройства ISDN, оборудованный 16 интерфейсами S0;

4) высокоскоростных цифровых АЛ, оборудованный специальным ТЭЗом, имеющим восемь интерфейсов для линий SDSL.

В один модуль могут быть установлены до 20 различных периферийных съемных блоков. Следовательно, к одному узлу доступа можно подключить до 320 абонентских устройств ISDN или до 640 аналоговых абонентских устройств, а так же их различные комбинации.
