Реконструкция сельской АТС на базе цифровой станции SI-2000Страница: 16/17
,где К - коэффициент недожога (принимается равным 0.9 . 0.95),
М - весовая скорость выгорания, кГ/(м2 ·мин), (см.приложение 6);
QН- низшая теплота сгорания горючего материала, Дж/кГ, ( см.приложение 6);
n - число направлений распространения пожара (максимальное значение n=3);
d - ширина очага пожара (в начальной стадии принимается равной d=0.3 .0.5м).
Исходные данные к расчёту зоны, защищаемой одним пожарным извещателем
Линейная скорость n, м/мин, распространения горения по поверхности некоторых сгораемых веществ ( ГМ ). |
а) Древесина (сосна, доски толщиной 2 . 4 см)
при влажности: 8 . 12% 4,
18 .20% ….1,6.
б) Текстильные изделия (штапельное волокно):
- в рулоне ………………………………… 0,33
- размещённые в один слой (шторы) …….120
в) Водород, бытовой горючий газ (СН4)
(диффузное горение)…….…160
г) Бензин, пролитый на поверхности пола, ……47
д) органическое стекло толщиной 5…10 мм ….5,3
е) резина листовая толщиной 2 3 мм ………….4,9
ж) пластические массы, составляющие
горючий материал аппаратуры связи,
органопластик ТОПС-3………………… ….8,8 |
Весовая скорость(М) выгорания ГМ, кГ/(м2 ·мин). |
а) Древесина сосновая
- при влажности <12% ………….………0,833.
- при влажности 18…20% .0,59
б) Органическое стекло толщиной 5 10 мм ….0,9.
в) Бензин ……………………………………… 3,23.
г) Резина листовая.……………………………. 0,67.
д) Штапельное волокно:
- в рулоне…………………………… …. 0,4.
- размещённое в один слой (шторы)……36,4
е) диффузное горение СН4…………………….0,078
ж) пластические массы, составляющие
горючий материал аппаратуры связи,
органопластик ТОПС-3.……………… … 1,37 |
Низшая теплота (QН) сгорания ГМ, Дж/кГ. |
а) Древесина ………………………………… 13860.
б) Резина …………………………………… . 30600.
в) Бензин……………………………………… 43680.
г) Органическое стекло……………………… 25200.
д) Штапельное полотно ………………………10000.
е) горючий газ (СН4)…………………………. 42420.
ж) пластические массы, составляющие
горючий материал аппаратуры связи
органопластик ТОПС-3………………… .23700. |
n = 8,8 м/мин,- линейная скорость распространения горения по поверхности пластической массы, составляющий горючий материал аппаратуры связи ,органопластик ТОПС-3
М- выгорания ГМ = 1,37 кГ/(м2 ·мин) - весовая скорость пластической массы, составляющий горючий материал аппаратуры связи ,органопластик ТОПС-3
QН - сгорания ГМ = 23700 Дж/кГ - низшая теплота пластической массы, составляющий горючий материал аппаратуры связи ,органопластик ТОПС-3
Определяем постоянную, зависящую от условий горения и пожарной нагрузки

Определим предельно допустимый радиус действия пожарного извещателя
При : tД = 1 минута
 , М
 , М
При : tД = 2 минуты
 , М
 , М
При : tД = 3 минуты
 , М
 , М
При : tД = 4 минуты
 , М
 , М
При : tД = 5 минут
 , М
 , М
Определяется защищаемая площадь одним извещателем по формуле и сводится в таблицу 11.3.
 , м2
Таблица 11.3-защищаемая площадь |
Допустимое время обнаружения пожара
tД , мин |
Предельно допустимый радиус извещателя R, м |
Защищаемая площадь
S , м2 | |
1 |
1,533 |
7,383 | |
2 |
2,172 |
14,821 | |
3 |
2,662 |
22,262 | |
4 |
3,074 |
29,686 | |
5 |
3,437 |
37,112 |

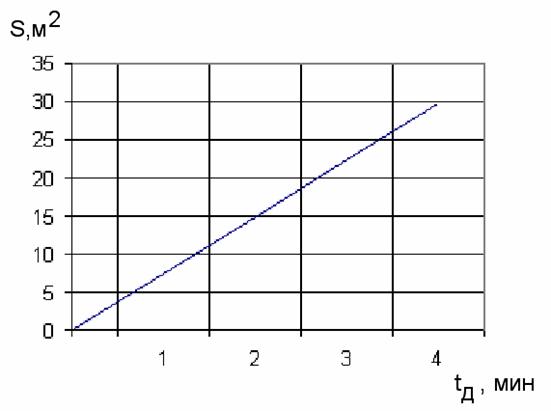

По таблице 11.3 строится график зависимости площади от допустимого времени обнаружения пожара.
Рис.11.1- График зависимости защищаемой площади от допустимого времени обнаружения пожара
Тогда для защиты данного помещения количество извещателей рассчитаны по формуле
Для автозала  извещателя
Для комнаты отдыха  , согласно НПБ 88-2001 п.12.16 установлено 2 извещателя
Для кроссового зала  согласно НПБ 88-2001 п.12.16 установлено 2 извещателя
Для электрощитового зала  согласно НПБ 88-2001 п.12.16 установлено 2 извещателя
Для коридора  согласно НПБ 88-2001 п.12.16 установлено 2 извещателя
11.2 Эвакуация людей.
Движение может быть нормальным, осуществляемым человеком в нормальных условиях жизнедеятельности, и вынужденным, связанным с необходимостью покинуть помещение или здание из-за возникшей опасности (пожар, авария и т.п.). Последний вид движения именуют вынужденной эвакуацией людей из здания. В силу угрожающей людям опасности, возникшей еще в начальной стадии пожара, вынужденная эвакуация начинается одновременно в одном направлении в сторону выходов при известном проявлении физических усилий эвакуирующихся. Последнее обстоятельство приводит к увеличению плотности массовых потоков, что создает вполне определенный ритм в процессе движения.
Процесс эвакуации из здания делится на три этапа:
|
