При подаче на p-n-переход прямого напряжения ток I с увеличением U возрастает по экспоненте. Так как основных носителей в областях p и n много, то при прямом включении обусловленный основными носителями ток будет большим.

Вольтамперная характеристика p-n-перехода существенно зависит от температуры перехода. При увеличении температуры растет концентрация неосновных носителей и резко возрастает обратный ток перехода Io. В идеальных германиевых p-n-переходах при увеличении температуры на каждые 10оС обратный ток удваивается. И хотя в кремниевых переходах зависимость еще больше, но абсолютные значения Iо у кремниевых переходов значительно меньше.

При малом прямом смещении прямой ток p-n-перехода возрастает с увеличением температуры из-за увеличения обратного тока Iо. При больших напряжениях, т.е. при больших прямых токах, основную роль играет проводимость полупроводника, которая уменьшается с увеличением температуры, поэтому прямые ветви ВАХ изменяются относительно мало.

Контрольные вопросы:

1. Что называется электрическим переходом в полупроводниковых изделиях?

2. Какие p-n-переходы Вы знаете?

3. Какие переходы называются изотипными?

4. Расскажите об идеальном плоскостном p-n-переходе.

5. Нарисуйте ВАХ для p-n-перехода.

6. Как изменяется ВАХ при повышении температуры?

7. Дайте характеристику потенциального барьера.

Глава 5. Биполярные и полевые транзисторы.

Транзистором называют активный полупроводниковый прибор, используемый для усиления или генерирования электрических сигналов.

В переводе с английского составное слово «транзистор» означает «преобразователь сопротивлений». В зависимости от принципа действия и конструктивных признаков транзисторы подразделяются на биполярные и полевые.

Биполярные транзисторы – это полупроводниковые приборы с двумя встречно-направленными p-n-переходами, созданными в одном кристалле, и тремя внешними выводами.

Полевые транзисторы – это полупроводниковые приборы, в которых изменение тока происходит под действием перпендикулярного току электрического поля, создаваемого входным сигналом.

В биполярных транзисторах ток через кристалл обусловлен движением носителей заряда обоих знаков; в полевых (часто называемых униполярными) – протекание тока через кристалл обусловлено носителями заряда только одного знака. В качестве полупроводниковых материалов для изготовления биполярных транзисторов используются преимущественно кремний, германий и арсенид галлия (GaAs).

По физическим эффектам, лежащим в основе управления носителями заряда, полевые транзисторы бывают двух видов: с управляющим p-n-переходом и со структурой металл-диэлектрик-полупроводник (МДП-транзистор). В полевых транзисторах в качестве полупроводникового материала используют в основном кремний и арсенид галлия, в качестве диэлектрика – оксид кремния SiO2 (в МОП-транзисторах) или сложные структуры, например SiO2-Al2O3, SiO2-Si3N4 и др. (в МДП-структурах).

5.1. Структура биполярных транзисторов и принцип действия.

Рассмотрим структуру биполярных плоскостных транзисторов, у которых оба перехода - плоскостные. Упрощенные структуры плоскостных p-n-p и n-p-n типов показаны на рис.5.1.

Биполярный транзистор имеет области: эмиттер, база и коллектор – два p-n-перехода. Эмиттерный переход (на границе областей эмиттер-база) и коллекторный (на границе областей база-коллектор). Базовая область (база Б) – область, в которую инжектируются неосновные для этой области носители заряда. Эмиттерная область (эмиттер Э) – область, назначение которой – инжекция носителей в базовую область. Коллекторная область (коллектор К) предназначена для экстракции носителей из базовой области. Принцип работы транзисторов p-n-p и n-p-n-типов одинаков, но в транзисторе со структурой типа p-n-p основной ток, текущий через базу, создается дырками, инжек­тируемыми из эмиттера, а в транзисторах со структурой n-p-n-типа - электронами.

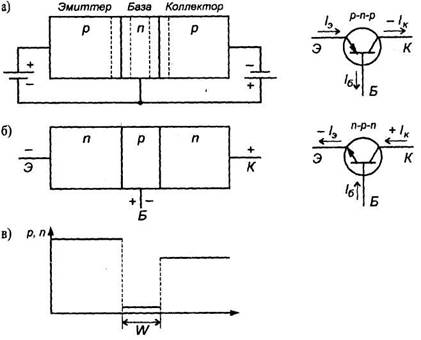

Рис.5.1. Схематическое изображение биполярного плоскостного транзистора и его условное изображение: а) p-n-p-типа; б) n-p-n-типа; в) распределение концентраций основ­ных носителей заряда вдоль структуры транзистора в равно­весном состоянии; W- толщина базы

На условных обозначениях эмиттер изображается в виде стрелки, которая указывает прямое направление тока эмиттерного перехода (т.е. от «плюса» к «минусу»).

Если бы эмиттерный и коллекторный переходы находились на большом расстоянии друг от друга, т.е. толщина базы W была бы значительно больше диффузионной длины неосновных носителей в базе, то носители, инжектируемые эмиттером, не доходили бы до коллектора, т.к. рекомбинировали бы в базе. В этом случае каждый из переходов можно рассматривать в отдельности, не учитывая их взаимодействия, причем вольт-амперная характеристика эмиттерного перехода представляла бы прямую ветвь характеристики диода, а коллекторного перехода - обратную ветвь.

Основная особенность биполярного транзистора заклю­чается во взаимном влиянии переходов друг на друга. В бипо­лярных плоскостных транзисторах для эффективного влияния эмиттерного перехода на коллекторный необходимо выполне­ние следующих требований:

1. Толщина базы транзистора W должна быть много меньше диффузионной длины инжектируемых в нее носителей Lб, т.е. W= 1,5 - 25 мкм < Lб.

2. Концентрация основных носителей в базе должна быть много меньше концентрации основных носителей в области эмиттера.

3. Концентрация основных носителей в области коллек­тора должна быть несколько меньшей, чем в области эмиттера.

4. Площадь коллекторного перехода должна быть в не­сколько раз больше площади эмиттерного перехода.

Все положения, рассмотренные ранее для одного p-n-перехода, справедливы для каждого из p-n-переходов транзистора. В отсутствие внешнего напряжения наблюдается дина­мическое равновесие между потоками дырок и электронов, протекающими через p-n-переходы, и общие токи равны нулю.

Транзистор p-n-p-типа в активном режиме включения по­казан на рис. 5.1, а. Эмиттерный переход включен в прямом направлении, коллекторный - в обратном. При этом через эмиттерный переход должен протекать большой прямой ток IЭ, а через коллекторный переход – малый обратный ток коллектора.

Основные носители заряда в эмиттере – дырки – диффундируют из-за разности концентрации в базу, становясь там неосновными носителями. Процесс перехода носителей зарядов из эмиттера в базу называют инжекцией. По той же причине электроны из области базы диффундируют в область эмиттера, поэтому ток диффузии эмиттера имеет две составляющие – дырочную Iэp и электронную Iэn: Iэ= Iэp+ Iэn. Так как концентрация дырок в базе значительно меньше концентрации дырок в эмиттере, то дырочный ток Iэp преобладает над электронным током из базы Iэn, т.е. Iэp >> Iэn, поэтому можно принять, что ток базы для p-n-p-транзисторов Iб ≈ Iэp.

5.2. Полевой транзистор с управляющим p-n-переходом.

Полевой транзистор с управляющим p-n-переходом – полупроводниковый прибор, в котором ток основных носителей заряда управляется поперечным электрическим полем обратно смещенного p-n-перехода (или переходов).
