Введение в микроэлектронику

Страница: 5/15

Электропроводность твердых тел зависит от взаимного распо­ложения зоны проводимости и валентной зоны. Именно по характеру энергетических диаграмм твердые тела более четко разде­ляются на проводники (металлы), полупроводники и диэлектрики (изоляторы) (рис. 2.6).

В металлах зона проводимости и валентная зона перекрывают­ся, и электроны валентной зоны могут легко переходить в зону проводимости независимо от температуры тела. В зоне проводи­мости электроны принадлежат всему твердому телу и свободно внутри него перемещаются. Проводящее состояние является обыч­ным. В отличие от металлов при нулевой температуре у изолято­ров и полупроводников зона проводимости пуста и электропро­водность отсутствует.

Ширина запрещенной зоны ∆ε — один из важнейших пара­метров полупроводникового материала, определяющий его электрические и химических свойства. На рис. 2.1 числами справа внизу указаны значения ширины запрещенной зоны ∆ε в электронвольтах. Из рисунка видно, что чем больше число оболочек в атоме, тем меньше ширина запрещенной зоны и тем слабее связаны валентные электроны с ядром.

В отличие от металлов электропроводность полупроводника обусловлена электронами и дырками, т.е., кроме электронной, в полупроводнике существует и другой вид проводимости — дырочная. Переход электронов из валентной зоны в зону проводимости приводит к образованию дырок — вакантных уровней в валентной зоне. При температуре, отличной от нуля, в зоне проводимости полупроводника всегда имеется n электронов, а в валентной зоне — р дырок.

Переход электронов из валентной зоны в зону проводимости и образование дырки на освободившемся энергетическом уровне — процесс генерации носителей. Но наряду с генерацией происходит и рекомбинация носителей — переход электронов из зоны проводи­мости обратно в валентную зону на свободный уровень. При динамическом равновесии оба процесса идут непрерывно, их скорости равны.

Если в кристалле имеются дефекты, то создаваемое ими электрическое поле может захватить электрон, подобно тому как электрон захватывается свободными ионами. Локализованный вблизи дефекта электрон имеет энергию, соответствующую энергии запрещенной зоны.

При исследовании механизма электропроводности в полупроводниках обычно считается, что такие уровни возникают в результате присутствия примесных атомов. Поэтому сами уровни называются примесными. Если такой уровень расположен вблизи зоны проводимости, то даже при небольшом повышении температуры электроны будут переходить в эту зону, в результате чего они получат возможность свободно перемещаться по кристаллу. Полупроводник, у которого подвижные электроны возникают вследствие их перехода с примесных уровней в зону проводимости, называют полупроводником с электропроводностью n-типа или электронным

полупроводником. Уровни, поставляющие электрон в зону проводимости, называют донорными.

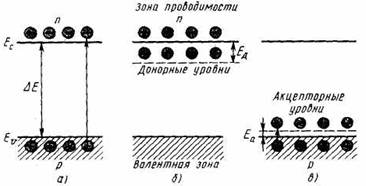

Если примесные уровни расположены вблизи потолка валентной зоны, то при повышении температуры электроны валентной зоны могут захватываться ими, это приводит к образованию подвижных дырок в валентной зоне. Полупроводник с таким механизмом возникновения подвижных носителей заряда называют полупроводником с электропроводностью p-типа и дырочным полупроводником. Уровни, захватывающие электроны или генерирующие дырки в валентной зоне, называют акцепторными. Зонные диаграммы собственного (а), примесного n-типа (б) и примесного p-типа (в) полупроводников показаны на рис.2.7.

Рис. 2.7. - Зонные диаграммы полупроводников

Контрольные вопросы:

1. Как разделяются по удельному сопротивлению материалы?

2. Сколько элементов периодической системы относится к полупроводникам?

3. Охарактеризуйте элемент кремний.

4. Дайте определение собственного полупроводника.

5. Что называется примесным полупроводником?

6. Дайте определение компенсированного и вырожденного полупроводника.

7. Назовите три верхние энергетические зоны.

8. Нарисуйте зонную диаграмму полупроводника.

Глава 3. Методы получения монокристаллов кремния

Методов получения монокристаллов кремния в настоящее время очень много. Остановимся на двух наиболее распространенных и длительно применяемых способах: метод Чохральского и метод зонной плавки.

3.1. Метод Чохральского

В расплавленное нагревателем 1 вещество 3 (в нашем случае поликристаллический кремний), которое находится в тигле 2 и имеет температуру, близкую к температуре плавления (для кремния температура плавления 1685о±2о), опускают монокристаллическую затравку 4 того же состава, что и расплав.

1222222

Рис.3.1

Далее приводят в действие подъемный механизм затравки, при этом затравка смачивается расплавом и увлекает его вверх, вследствие чего расплав на затравке нарастает в виде кристаллической фазы. Метод обеспечивает получение полупроводниковых материалов в форме совершенных кристаллов с определенной кристаллической ориентацией и с минимальным числом дефектов. Нижняя часть полученного слитка отрезается, т.к. в нем остается наибольшее число различных примесей, загрязнений. Наименьшее число дислокаций в кремнии получается при выращивании монокристаллов в направлении (111).

3.2. Метод зонной плавки

В некоторых случаях в технологии полупроводниковых материалов выращивают монокристаллы методом зонной плавки. Достоинством метода является совмещение процесса глубокой очистки полупроводника с последующим выращиванием его монокристалла.

В связи с различной растворимостью примесей в твердой и жидкой фазах зонная плавка является одним из наиболее эффективных и производительных методов глубокой очистки монокристаллов. При его реализации перед началом кристаллизации расплавляется не вся твердая фаза кристалла 1, а только узкая расплавленная зона 2, которую перемещают вдоль кристалла. Различают горизонтальную и вертикальную зонные плавки.

133333333

Рис.3.2.

3 – исходная загрузка, 4 – контейнер (тигель, ампула, лодочка), 5 – нагреватель.

Большинство примесей обладает хорошей растворимостью в жидкой фазе по сравнению с твердой фазой, поэтому по мере продвижения зона плавления все больше насыщается примесями, которые скапливаются на конце слитка. Обычно процесс зонной плавки повторяют несколько раз, по окончании очистки загрязненный конец слитка отрезают.

Контрольные вопросы:

1. Расскажите о методе Чохральского.

2. В чем достоинства метода зонной плавки?

Глава 4. Электронно-дырочный переход.

Работа большинства полупроводниковых изделий основана на использовании электрического перехода. Электрический переход в полупроводнике – это граничный слой между двумя областями, физические характеристики которых существенно различаются.
