Примеры схем для LPT

В этой статье я попытаюсь привести несколько примеров схем управляемых при помощи LPT порта. Думаю, что этих схем вполне хватит для изучения принципов работы порта.

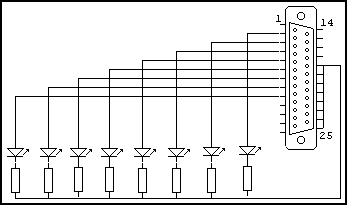

Когда я начал программировать LPT порт, я спаял себе небольшую схемку. Мне кажется, что это самый простой и самый наглядный пример для изучения :

выводы 18-25 можно не замыкать между собой, резисторы можно подключить к любому из них. Все резисторы на схеме по 470 ом.

Резисторы здесь ограничивают потребляемый ток. По стандарту напряжение между сигнальным выводом и землей должен быть в не более  2,4V - 2.6 mA. Те. очень мало, но на самом деле современные материнские платы расчитаны на большую нагрузку и очень часто имеют защиту от КЗ.

В любом случае, с портом нужно обращаться очень акуратно, тк. без него материнская плата компьютера может вобще отказаться работать.

Вот самая простая схема подключения реле:

Думаю, что объяснять здесь ничего не нужно. Data - это один из выходов LPT порта, например, вывод 2 (Data-0). Если на нем появится log1, транзистор откроется, сработает реле K1 и подключит какую-то более мощную нагрузку.. В этой схеме LPT порт напрямую подключен к транзистору и в случае его пробоя на выходе data может оказаться опасное для порта напряжение. Чтобы защитить порт нужно использовать гальваническую развязку.

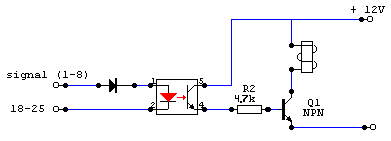

Схема с применением оптопары.

В данной схеме порт отделен от высоковольной части и ему почти ничего не угрожает. В этой схеме я ставил оптоизолятор 4N25 - самый дешевый и маленький. Катушка на схеме - это реле на 12 вольт. Во время экспериментов я подключил к этой схеме реле РЭС22, а к нему настольную лампу. Для пробы написал программку, которая управляла лампой по часам...

Есть спец. микросхемы работы с LPT портом. Они обеспечивают гальваническую развязку, инвертируют выходной сигнал и тд. Мне известна пока только две 74HCT573 и 74ALS373

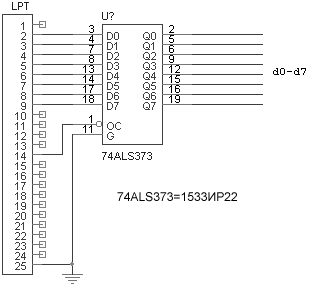

Это схема подключения 74ALS373. Как она работает я не знаю, я не использовал микросхемы вобще, обходился просто связкой оптопара+транзистор или оптопара+симистор.

Кстати, вот примерчик управления симистором:

Эту схемку я просто воткнул вместо выключателя от основного освещения в своей комнате. Очень пригодилось когда настраивал LPT-стробоскоп. Можно было не вставая с места выключить на время свет.

Ещё один пример практического использования LPT порта, наверно самый удачный.

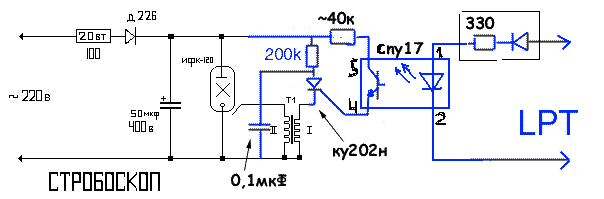

стробоскоп управляемый через LPT порт

Это стробоскоп управляемый через LPT порт.

Схем для ввода информации в порт пока нет :( Но тут, думаю, проблем возникнуть не должно. Порт может работать с обычной 5 вольтовой логикой. Я при экспериментах просто подрубал батарейку через резистор.

Источник: zps-electronics.com


Дата публикации: 2004-09-25
