Схемы > Питание > Преобразователь напряжения на ИМС

Преобразователь напряжения на ИМС

Конструируя электронные устройства на интегральных микросхемах, радиолюбители часто используют для отображения информации газонаполненные индикаторы ИН-1 — ИН-16. Их обычно питают от сети переменного тока напряжением 220 В или в лучшем случае от отдельной обмотки трансформатора. В результате прибор оказывается «привязанным» к электросети и им нельзя пользоваться в полевых условиях.

Принципиальная схема преобразователя напряжения

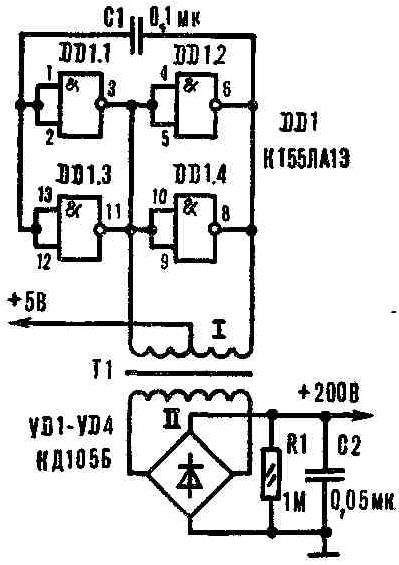

Рис.1. Принципиальная схема преобразователя напряжения

Монтажная плата преобразователя со схемой расположения элементов. Проблему автономности поможет решить преобразователь напряжения, который позволяет получить от источника питания +5 В постоянное напряжение +200 В, достаточное по мощности для подключения шести индикаторов типа ИН-1. Основу преобразователя составляет мультивибратор на логической микросхеме К155ЛД13 с открытым коллектором и повышенной нагрузочной способностью.

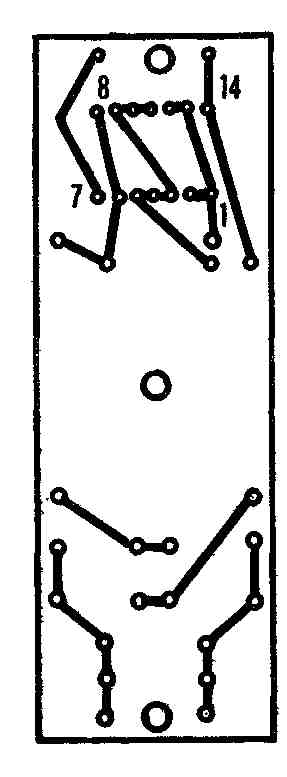

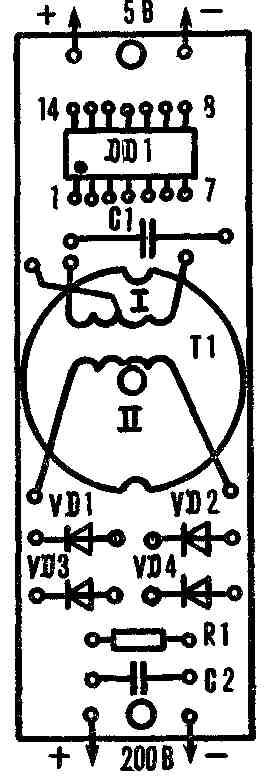

Монтажная плата преобразователя                  Схема расположения элементов

Элементы МС DD1.1, DD1.3 и DD1.2, DD1.4 (см. принципиальную схему) включены параллельно для увеличения выходной мощности преобразователя. Как работает такой преобразователь? Когда, например, элемент DD1.1 (OD1.3) находится в состоянии логической 1, а элемент DD1.2 (DD1.4) — логического 0, конденсатор С1 заряжается через сопротивление половины первичной обмотки трансформатора Т1 и выходы первого и второго элементов. Как только напряжение на входе DD1.1 (DD1.3) достигнет Порогового значения, оба элемента переключаются в противоположные состояния и конденсатор С1 начнет разряжаться через выходную цепь DD1.2 (DD1.4), сопротивление другой половины первичной обмотки Т1 и выходную цепь первого элемента. Когда напряжение на входе DD1.1 (DD1.3) упадет до порогового, элементы вновь переключатся в противоположное состояние. В момент переключения элементов в трансформаторе возникают импульсы тока, повышающиеся во вторичной обмотке и поступающие на диодный мост VD1—VD4. Трансформатор Т1 выполнен на броневом сердечнике БЗО из феррита марки 2000НМ. Обмотка 1 содержит 100 витков провода ПЭВ 0,16 с отводом от середины, обмотка II — 2800 витков ПЭВ 0,07. Чтобы устранить возникновение радиочастотных помех, преобразователь следует питать через Г-образный LC-фильтр. В качестве элемента L можно применить дроссель типа ДМ-0,1 индуктивностью 150...180 мнГн или изготовить самодельный, намотав 100 витков провода ПЭВ 0,2 на кольцевом сердечнике из феррита 1000 НМ с внешним 010 мм и толщиной 2 мм. Элемент С составляется из двух конденсаторов, включенных параллельно, — оксидного емкостью 100... ...200 мкФ и керамического на 6800 пФ... ...0,01 мкФ. Преобразователь напряжения смонтирован на печатной плате (см. рисунок) размером 20Х30 мм из фольгированного стеклотенстолита толщиной 1...1,5 мм.

М. ПОЖИДАЕВ, пос. Верхняя Нолва. Пермская обл. «М-К» № 5/87
