Схемы > Питание > Блок питания на 3В

Блок питания на 3В

Современные переносные и карманные радиоприемники, особенно импортные, как правило, рассчитаны на питание от двух батареек или аккумуляторов и могут в стационарных условиях питаться от любого источника со стабилизированным напряжением 3 В и допустимым током до 0,2 А. Такое же напряжение необходимо и для питания электронных игр типа "НУ ПОГОДИ" и многих других устройств. Нужный блок питания, если постараться, можно найти в коммерческих магазинах, но импортного производства и по неоправданно высокой цене, а отечественная промышленность таких источников питания выпускает мало. Кроме того, они, как правило, не имеют стабилизации выходного напряжения, что приводит к прослушиванию сетевого фона.

Схема блока питания на 3В

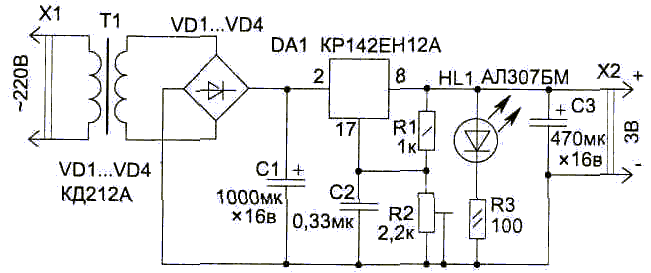

Рис.1. Схема блока питания на 3В

Схема (рис.1) использует интегральный стабилизатор DA1, но в отличие от транзисторного стабилизатора, для нормальной работы микросхемы необходимо, чтобы входное напряжение превышало выходное не менее чем на 3,5 В. Это снижает КПД стабилизатора за счет тепловыделения на микросхеме - при низком выходном напряжении мощность, теряемая в блоке питания, будет превышать отдаваемую в нагрузку. Необходимое выходное напряжение устанавливается подстроечным резистором R2. Микросхема устанавливается на радиатор. Интегральный стабилизатор обеспечивает меньший уровень пульсации выходного напряжения (1 мВ), а также позволяет использовать емкости меньшего номинала.
