Дистанционное переключение телевизионных программ

Это устройство будет полезным дополнением к телевизору, не имеющему дистанционного управления. Оно не требует элементов питания, как это имеет место в пультах ДУ на ИК-лучах, и значительно дешевле и проще, что делает возможным его изготовление и подключение даже неопытными в радиоэлектронике людьми.

Устройство может быть применено в моделях телевизоров ЗУСЦТ, (например РУБИН Ц231, Ц281 и др.), имеющих блоки псевдосенсорного выбора программ типа СВП-4-5, СВП-4-6, СВП-4-7. Схема устройства (рис. 1) позволяет последовательно (по кругу) переключать с помощью одной кнопки телевизионные программы.

Электрическая схема состоит из формирователя импульса на D1.1 (после нажатия и отпускания кнопки S1, что позволяет устранить эффект дребезга контакта), повторителя импульсов D1.2 и коммутатора на транзисторе VT1. Конденсатор С1 позволяет избавиться от наводок по длинным соединительным проводам (до 10 метров) от кнопки до схемы. Соединение с кнопкой лучше выполнять перевитыми между собой проводами. Микросхему D1 можно заменить на 1561ТМ2 или 564ТМ2. Транзистор подойдет любой, с аналогичной проводимостью, например КТ312, КТ3102, КТ3117. Конденсаторы С1 и С2 лучше использовать не электролитические, а любого другого типа. В качестве диода VD1 можно применить диоды типа Д2, Д9 или любые импульсные.

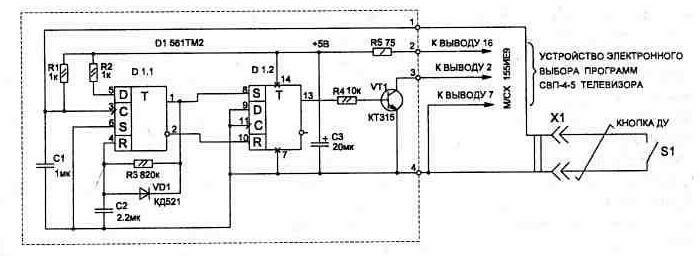

Схема дистанционного устройства для переключения телевизионных программ
Рис.1. Схема дистанционного устройства для переключения телевизионных программ

Располагается схема внутри телевизора вблизи от блока переключения программ. Три соединительных провода удобно подпаять непосредственно к выводам микросхемы 155ИЕ9. Если соединительные провода от схемы до кнопки длиннее 10 метров, то для повышения помехоустойчивости устройства цепь питания схемы (2) полезно подключать не к выводу 16 микросхемы, а к цепи +12 В на плате.

При правильной сборке и исправных деталях схема настройки не требует и будет надежно служить вам многие годы.
