Схемы > Аудио > Индикатор уровня записи с логарифмической характеристикой

Индикатор уровня записи с логарифмической характеристикой

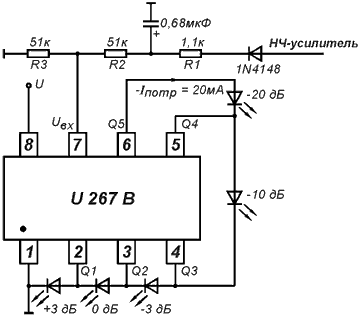

Вариант с пятью светодиодами:

Индикатор уровня записи с логарифмической характеристикой с пятью светодиодами

Рис.1. Индикатор уровня записи с логарифмической характеристикой с пятью светодиодами

Возможны замены: 1N4148 > КД512А; светодиоды типа АЛ307Б, АЛ307В; U267B > ИМС линейной шкалы

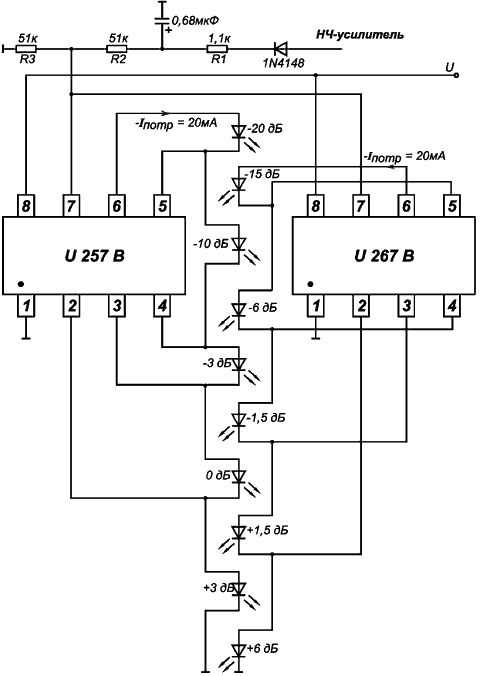

Вариант с десятью светодиодами:

Типичный пример использования ИМС линейной шкалы U257B и U267B.

Индикатор уровня записи с логарифмической характеристикой с десятью светодиодами

Рис.2. Индикатор уровня записи с логарифмической характеристикой с десятью светодиодами
