Схемы > Радио > Радиоприемник на микросхеме TDA7000 (174XA42)

Радиоприемник на микросхеме TDA7000 (174XA42)

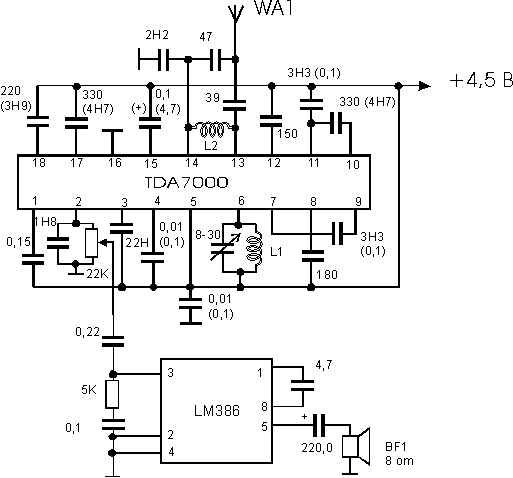

Схема приемника TDA7000 (174XA42)

Рис.1. Схема приемника TDA7000 (174XA42)

Диапазон частот микросхемы 1,5-150 МГц.

В скобках указаны номиналы конденсаторов для узкополосной ЧМ
(при этом 3-ю ножку микросхемы можно оставить свободной).

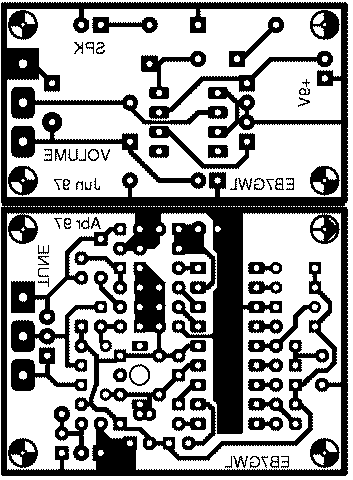

Чертеж печатной платы со стороны проводников

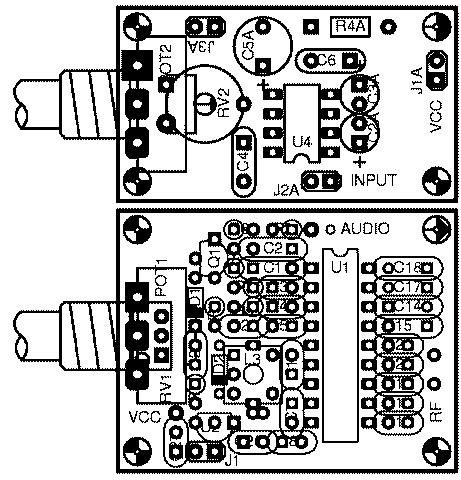

Рис.2. Чертеж печатной платы со стороны проводников Чертеж печатной платы со стороны элементов
Рис.3. Чертеж печатной платы со стороны элементов

Литература:

1. К174ХА42 - однокристальный ЧМ приемник. Радио N 1 1997 г.
2. Однокристальные ЧМ приемники. Радио N 2 1997 г.
3. Радиоприемные устройства на микросхеме К174ХА42А. Радио N 5 1997 г.
