Широкополосный малошумящий усилитель диапазона 20...600 МГц

Широкополосные малошумящие усилители находят применение в различных системах и могут быть использованы, например, для компенсации потерь в кабелях снижения антенно-фидерных устройств телевизионных приемников [1]. Одной из основных проблем построения таких усилителей является проблема формирования их амплитудно-частотных характеристик. Ведь для минимизации коэффициента шума усилителя его входной каскад должен быть реализован без применения цепей высокочастотной коррекции. В этом случае задача выравнивания амплитудно-частотной характеристики усилителя усложняется.

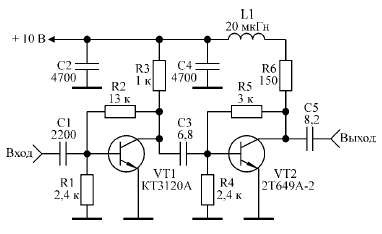

Рис.1. Принципиальная схема широкополосного малошумящего усилителя
Рис.1. Принципиальная схема широкополосного малошумящего усилителя

На рис.1 показана принципиальная схема широкополосного малошумящего усилителя, в котором изменена традиционная последовательность включения корректирующих цепей и транзисторов. Схема является модификацией малошумящего усилителя, использованного в [2]. На рис.2 показан чертеж печатной платы, на рис.3 – расположение элементов, а на рис.4 – фотография внешнего вида усилителя.

Рис.2. Чертеж печатной платы
Рис.2. Чертеж печатной платы

Рис.3. Расположение элементов
Рис.3. Расположение элементов

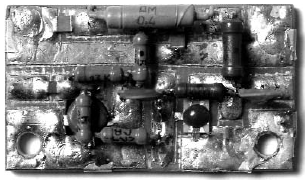

Рис.4. Фотография внешнего вида усилителя
Рис.4. Фотография внешнего вида усилителя

Технические характеристики усилителя

Полоса рабочих частот - 20...600 МГц
Неравномерность амплитудно-частотной характеристики - 1 дБ
Коэффициент усиления - 25 дБ
Коэффициент шума, не более - 2,5 дБ
Сопротивление генератора и нагрузки - 50 Ом
Потребляемый ток - 40 мА
Напряжение источника питания - 10 В
Габаритные размеры - 35 20 мм

Усилитель содержит два каскада усиления на транзисторах VT1 и VT2 и две цепи коррекции первого порядка (элементы С3, С5). Входной и выходной каскады усилителя работают в режиме класса А с токами потребления 5 мА и 33 мА соответственно, которые устанавливают подбором номиналов резисторов R2 и R5.

Печатная плата размерами 35 20 мм изготовлена из фольгированного с двух сторон стеклотекстолита толщиной 2...3 мм. Пунктирными линиями на рис.2 обозначены места металлизации торцов, что можно сделать с помощью металлической фольги, припаянной к нижней и верхней частям платы. Металлизация необходима для устранения паразитных резонансов, искажающих форму амплитудно-частотной характеристики.

Настройка усилителя заключается в следующем. Вначале с помощью резисторов R2 и R5 устанавливают токи покоя транзисторов усилителя. Затем подбором номиналов конденсаторов С3 и С5 выравнивают его амплитудно-частотную характеристику. Вместо транзистора выходного каскада 2Т649А-2 можно использовать транзистор КТ939А. В этом случае потребуется некоторая переделка печатной платы усилителя.

Литература

1. Ежков Ю.А. Справочник по схемотехнике усилителей. – М.: ИП РадиоСофт, 2002. – 2-2 с.
2. Титов А.А. Удлинитель для радиотелефона //Радиомир. – 2003. – №6. – С.39–40.

А.А. Титов, г. Томск
Радіоаматор 2005 №08
