Эквалайзер с пассивными фильтрами

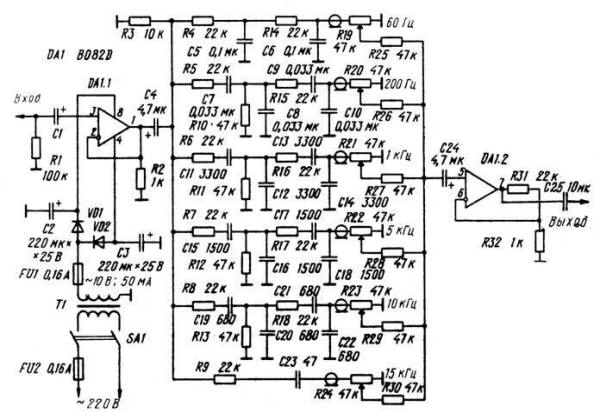

Устройство выполнено на двух операционных усилителях, объединенных в общем корпусе. Входной каскад на DA1.1 представляет собой повторитель с большим входным сопротивлением и согласует работу источников сигнала с пассивными фильтрами. Полосовые фильтры с центральными частотами 60, 200, 1000, 5000 и 10000 Гц выполнены двухзвенными для повышения крутизны характеристики. Фильтр на 15000 Гц выполнен однозвенным.

Каждый из фильтров работает на свой переменный резистор регулирования уровня. Эти регуляторы одним из выводов соеденены с общей шиной питания, чем и достигается большая глубина регулирования.

Усилитель на DA1.2 - нормирующий. Он обеспечивает необходимую величину коэффициента передачи эквалайзера от входа до выхода. В верхнем положении всех регуляторов коэффициент передачи составляет примерно 1,2. Подбором резистора R31 его можно установить и другим.

В составе полного усилителя мощности питание эквалайзера можно осуществить от общего блока питания через параметрический стабилизатор с напряжением +15 и -15В. Микросхемы можно заменить отечественными и КР140УД20, КР1408УД2 или К157УД2, диоды - на КД102 - КД105. Описание этой схемы приведено в [48].
